در پروژه‌های عمرانی، به‌ویژه در مناطق شهری که محدودیت فضا و حساسیت‌های محیطی وجود دارد، حفظ پایداری دیواره‌های گودبرداری شده یکی از چالش‌های اساسی مهندسان ژئوتکنیک به شمار می‌رود. انتخاب روش مناسب برای پایدارسازی گود، به عوامل متعددی از جمله شرایط خاک، عمق حفاری، دسترسی تجهیزات و الزامات اقتصادی بستگی دارد. در این میان، دیوار برلنی(Soldier Pile and Lagging Wall) به عنوان یکی از روش‌های رایج، اقتصادی و قابل اعتماد، جایگاه ویژه‌ای در میان راهکارهای موجود پیدا کرده است.
در این مقاله ضمن آنکه ابتدا به طور کامل و دقیق توضیح می‌دهیم دیوار برلنی چیست؟ به بررسی تاریخچه، مزایا، معایب، مراحل اجرا و نقش فناوری‌های نوین از جمله محصولات ژئوسنتتیک خواهیم پرداخت.
دیوار برلنی چیست؟

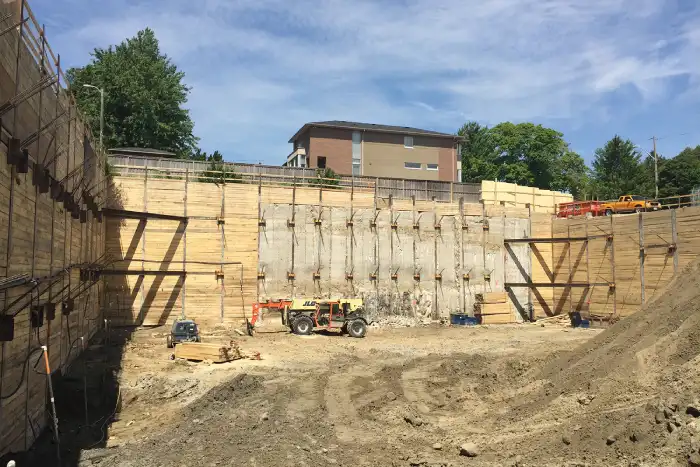

دیوار برلنی که به سولجر پایل نیز شهرت دارد، یکی از روش‌های رایج پایدارسازی گودبرداری‌ها و دیواره‌های خاکی است که در پروژه‌های عمرانی برای نگهداری خاک و جلوگیری از ریزش زمین استفاده می‌شود.
این سیستم شامل قرار دادن شمع‌های عمودی (معمولاً پروفیل‌های فولادی با مقطع H شکل) در فواصل منظم در طول گودبرداری است. سپس بین این شمع‌ها، به صورت افقی، صفحات یا پانل‌هایی (Lagging) قرار می‌گیرند تا خاک پشت آنها را نگه دارند.
این پانل‌ها معمولاً از چوب، بتن پیش‌ساخته یا فولاد ساخته می‌شوند و به صورت موقت یا دائمی می‌توانند مورد استفاده قرار گیرند. سیستم سولجر پایل به دلیل سرعت اجرای بالا، هزینه نسبتا پایین، و انعطاف‌پذیری در انواع خاک‌ها و شرایط مختلف، جزو محبوب‌ترین روش‌ها برای پایدارسازی دیواره‌های گودهای ساختمانی و پروژه‌های زیرزمینی است.
از مزایای مهم این سیستم می‌توان به امکان اجرای مرحله‌ای و کنترل بهتر فشارهای جانبی خاک اشاره کرد، زیرا نصب پانل‌ها پس از حفر خاک انجام می‌شود و می‌توان در هر مرحله وضعیت را پایش و تنظیم کرد .توجه کنید که این دیوار اغلب در پروژه‌های شهری که فضای کمی برای عملیات وجود دارد و شرایط خاک متوسط تا سخت دارند، به کار گرفته می‌شود.
تاریخچه استفاده از دیوار برلنی
سیستم دیوار یکی از قدیمی‌ترین روش‌های پایدارسازی در مهندسی ژئوتکنیک است. این روش از اوایل قرن بیستم میلادی رواج پیدا کرد، زمانی که پروژه‌های شهری بزرگ مثل ساخت مترو و تونل‌ها نیازمند راهکارهای سریع و اقتصادی برای پایدارسازی گودها بودند.
در ابتدا، این دیوارها عمدتاً با استفاده از تیرهای چوبی و تخته‌های چوبی ساخته می‌شدند، اما با پیشرفت فناوری و افزایش استفاده از فولاد، پروفیل‌های H شکل فولادی جایگزین تیرهای چوبی شدند. این تغییر، علاوه‌بر افزایش مقاومت و دوام، امکان اجرای گودبرداری‌های عمیق‌تر و در شرایط خاکی سخت‌تر را فراهم کرد.
در دهه‌های بعد، استفاده از بتن پیش‌ساخته و حتی سیستم‌های ترکیبی همراه با ژئوسنتتیک‌ها برای تقویت بیشتر دیوارهای برلنی گسترش یافت. امروزه این روش در بسیاری از پروژه‌های شهری و زیرساختی سراسر جهان به عنوان راهکاری استاندارد و قابل اعتماد شناخته می‌شود.
تحقیقات علمی متعدد نیز به بررسی پارامترهای طراحی، اثرات محیطی و راهکارهای بهینه‌سازی این سیستم پرداخته‌اند که در نهایت موجب بهبود ایمنی، کاهش هزینه‌ها و افزایش دوام دیوارهای برلنی شده است.
مزایای اجرای دیوار برلنی
دیوار برلنی به دلایل متعددی به عنوان یکی از روش‌های محبوب پایدارسازی گودها شناخته می‌شود که مزایای فنی و اقتصادی قابل توجهی دارد:
- سرعت اجرای بالا: نصب شمع‌های فولادی و صفحات افقی نسبتاً ساده و سریع انجام می‌شود، به ویژه در پروژه‌هایی که زمان‌بندی فشرده دارند. این سرعت به دلیل ساختار ساده و امکان اجرای مرحله‌ای حفاری و نصب است.
- هزینه نسبتاً پایین: در مقایسه با روش‌های دیگر مانند دیوارهای حائل بتن مسلح یا نیلینگ، دیوار برلنی معمولاً هزینه کمتری دارد؛ چرا که مصالح مصرفی، به ویژه پروفیل‌های فولادی و چوب یا پانل‌های افقی، ارزان‌تر و در دسترس‌تر هستند.
- انعطاف‌پذیری در طراحی: این روش قابلیت انطباق با شرایط مختلف خاک، عمق گود و محدودیت‌های فضایی را دارد. امکان تغییر فاصله شمع‌ها و نوع پانل‌ها مطابق نیازهای پروژه وجود دارد.
- قابلیت اجرای مرحله‌ای: حفاری و نصب صفحات افقی به صورت مرحله‌ای انجام می‌شود، که کنترل بهتر بر پایداری خاک و جلوگیری از ریزش ناگهانی را ممکن می‌سازد.
- امکان ترکیب با سیستم‌های تقویتی دیگر: می‌توان از محصولات ژئوسنتتیک (مانند ژئوگریدها) یا مهاربندهای اضافی برای افزایش پایداری و تحمل بار استفاده کرد، که انعطاف بیشتری در برابر شرایط خاص فراهم می‌کند.
- قابلیت استفاده در فضاهای محدود: به علت ساختار نسبتا سبک و غیر حجیم، این سیستم در پروژه‌های شهری و مکان‌های با دسترسی محدود بسیار کارآمد است.
معایب اجرای دیوار برلنی
با اینکه این نوع دیوار مزایای زیادی دارد، متاسفانه محدودیت‌ها و معایبی هم دارد که باید در طراحی و اجرای آن به‌دقت مدنظر قرار گیرد:
- محدودیت عمق گودبرداری: سولجر پایل برای گودبرداری‌های عمیق با فشارهای جانبی زیاد معمولاً به تنهایی کافی نیست و لازم است تقویت‌های اضافی مانند مهاربند یا استفاده از سیستم‌های ترکیبی هم انجام شود. این محدودیت به دلیل ظرفیت باربری و تغییرشکل پروفیل‌های فولادی است.
- نفوذپذیری خاک: در خاک‌های بسیار نرم یا روان، به‌خصوص در مجاورت آب‌های زیرزمینی، امکان نشت آب و فشارهای هیدرواستاتیک زیاد احتمال آنکه باعث کاهش پایداری دیوار شود را افزایش می‌دهد.
- نیاز به مراقبت و نگهداری: در مواردی که پانل‌های افقی از چوب ساخته شده باشند، احتمال پوسیدگی و کاهش مقاومت با گذر زمان وجود دارد که نیازمند تعویض یا تعمیر دوره‌ای است.
- تأثیرات زیست‌محیطی: در برخی موارد، حفاری و نصب شمع‌ها می‌تواند باعث لرزش و تأثیر منفی بر ساختمان‌های مجاور یا محیط زیست شود. همچنین استفاده از چوب یا سایر مصالح ممکن است دغدغه‌هایی در حوزه پایداری محیطی ایجاد کند.
- عدم امکان استفاده در شرایط خاص: در برخی شرایط ویژه مانند وجود موانع زیرسطحی بزرگ یا خاک‌های غیرهمگن، طراحی و اجرای دیوار برلنی می‌تواند پیچیده و هزینه‌بر شود.
مراحل اجرای دیوار برلنی
اجرای دیوار برلنی به صورت مرحله‌ای و با دقت بالا انجام می‌شود تا هم ایمنی گودبرداری حفظ شود و هم کیفیت نهایی دیوار تضمین شود. مراحل اصلی اجرای این دیوار عبارت‌اند از:

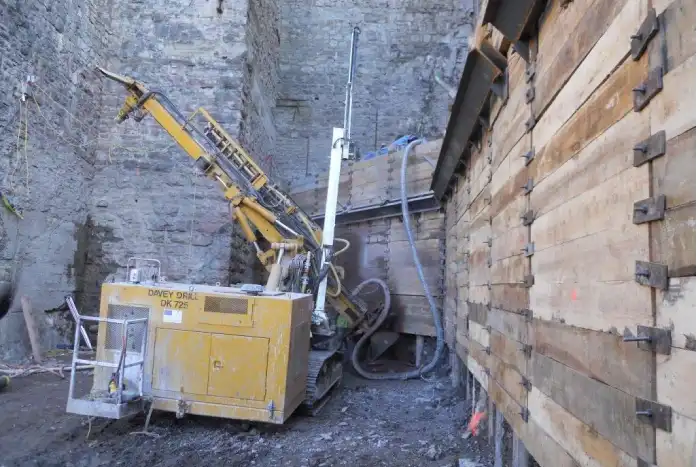

- حفاری اولیه برای شمع‌ها: ابتدا در فواصل مشخص که در طراحی تعیین شده است، گودهایی با عمق مورد نیاز حفر می‌شود. عمق و قطر این گودها بر اساس اندازه شمع‌ها و شرایط خاک متفاوت است.

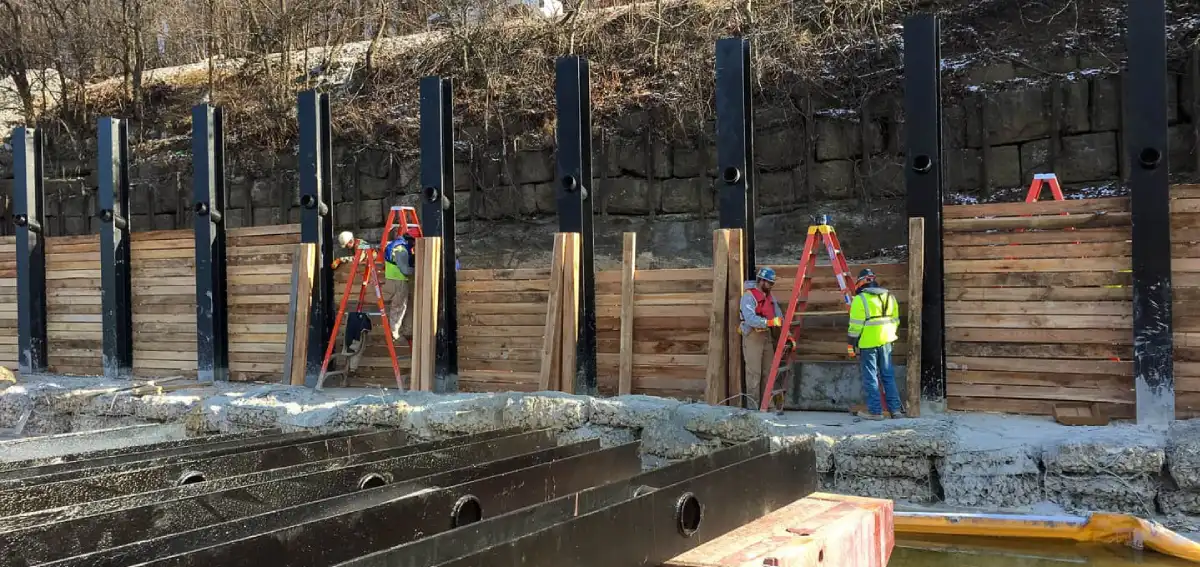

- نصب شمع‌ها (Soldier Piles) : پس از حفاری، پروفیل‌های فولادی H شکل یا شمع‌های بتنی در گودها قرار می‌گیرند. این شمع‌ها به عنوان ستون‌های اصلی تحمل بارهای جانبی خاک عمل می‌کنند.
- پرکردن اطراف شمع‌ها: گودهای اطراف شمع‌ها با مصالح مناسب (معمولاً بتن یا خاک متراکم) پر می‌شوند تا شمع‌ها در جای خود ثابت و پایدار بمانند.
- حفاری مرحله‌ای خاک بین شمع‌ها: پس از نصب شمع‌ها، حفاری خاک بین آنها به صورت مرحله‌ای و کنترل‌شده انجام می‌شود تا ریزش خاک به حداقل برسد.
- نصب پانل‌های افقی (Lagging) :پس از هر مرحله حفاری، پانل‌های افقی از جنس چوب، بتن یا فولاد در فضای بین شمع‌ها قرار می‌گیرند تا خاک پشت آنها نگه داشته شود.
- تقویت و پایدارسازی تکمیلی: در صورت نیاز، استفاده از مهاربندهای موقت یا ژئوسنتتیک‌ها برای افزایش مقاومت و کنترل تغییرشکل‌ها انجام می‌شود.
- نظارت و کنترل: در طول اجرا، پایش مداوم وضعیت خاک و دیوار با استفاده از ابزارهای اندازه‌گیری (مثل انحراف‌سنج‌ها و فشارسنج‌ها) انجام می‌شود تا هرگونه تغییر غیرمنتظره به موقع شناسایی و اصلاح شود.
نقش ژئوسنتتیک‌ها در دیوار برلنی
ژئوسنتتیک‌ها، موادی مهندسی شده از جنس پلیمر، نقش مهمی در افزایش پایداری و عملکرد دیوارهای برلنی ایفا می‌کنند. این مواد شامل ورق ژئوکامپوزیت ژئوگرید، ژئوتکستایل و ژئوممبران هستند که بسته به کاربرد، می‌توان برای تقویت خاک، زهکشی یا جداکنندگی از آنها استفاده کرد .در سیستم دیوار برلنی، استفاده از ژئوسنتتیک‌ها معمولاً برای موارد زیر کاربرد دارد:
- تقویت خاک پشت دیوار
- کنترل تغییرشکل‌ها
- زهکشی و کنترل آب
- افزایش عمر مفید دیوار
دیوار برلنی چه کاربردی دارد؟
دیوار برلنی به دلیل ویژگی‌های فنی و اجرایی خاص، در پروژه‌های متعددی کاربرد دارد که مهم‌ترین آنها عبارت‌اند از:
- پایدارسازی گودبرداری‌های شهری

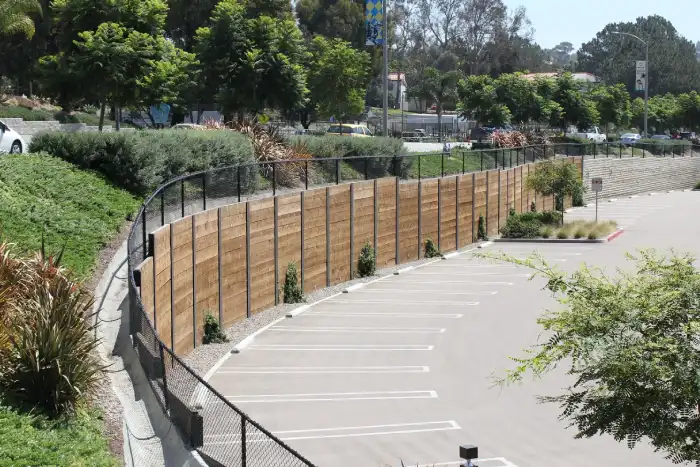

- پشتیبانی موقت در طول اجرای پروژه یا دیوار حائل دائمی در پروژه‌های عمرانی
- پروژه‌های حمل و نقل
- پایدارسازی شیب‌های خاکی یا کنترل رانش‌های احتمالی
- کاربرد در خاک‌های مختلف از خاک رسی گرفته تا خاک‌های دانه‌ای
- پروژه‌های بهسازی و ترمیم
چه زمانی نباید از دیوار برلنی استفاده کنیم؟
متاسفانه دیوار برلنی در برخی شرایط مناسب نیست و استفاده از آن توصیه نمی‌شود. از مهم‌ترین موارد عدم استفاده می‌توان به موارد زیر اشاره کرد:
- خاک‌های بسیار نرم و روان که مقاومت کم و تراکم پایین دارند.
- گودبرداری‌های بسیار عمیق از حدود ۸ تا ۱۰ متر
- شرایطی که وجود آب‌های زیرزمینی بالاست و احتمال نفوذ و فشار آب زیاد است.
- در مسیرهای حفاری دیوارها که موانع سختی مانند سنگ‌های بزرگ یا سازه‌های زیرزمینی وجود دارد.
- وقتی لازم است دیوار حائل با دوام بسیار بالا ایجاد شود؛ مثل پروژه‌های بزرگراهی یا پل‌های مهم
سخن نهایی
دیوار برلنی به عنوان یکی از روش‌های شناخته‌شده و پرکاربرد در پایدارسازی گودبرداری‌ها، ترکیبی از سرعت اجرا، انعطاف‌پذیری و هزینه اقتصادی است که آن را به گزینه‌ای مناسب برای بسیاری از پروژه‌های عمرانی تبدیل کرده است.
با وجود مزایای فراوان، انتخاب این روش نیازمند تحلیل دقیق شرایط خاک، عمق گود و الزامات پروژه است تا از کارایی و ایمنی ساختار اطمینان حاصل شود. همچنین، شناخت معایب و محدودیت‌های این سیستم و به‌کارگیری راهکارهای تقویتی مانند محصولات ژئوسنتتیک از جمله ورق های ژئوکامپوزیت، می‌تواند کیفیت نهایی پروژه را به طور چشمگیری بهبود بخشد.
مطالعات علمی و تجربیات اجرایی نشان می‌دهد که با رعایت اصول فنی و نظارت مستمر، دیوار برلنی می‌تواند راهکاری مقرون به صرفه، پایدار و مطمئن برای مقابله با چالش‌های پایدارسازی گودها باشد.
امیدواریم این مقاله به دانشجویان و مهندسان جوان کمک کند تا درک کاملی از کاربردها، مزایا و محدودیت‌های دیوار برلنی پیدا کنند و بتوانند در پروژه‌های عملی، انتخاب مناسبی برای پایدارسازی ارائه دهند.
