نصب و اجرای ورق ژئوممبران

ژئوممبران یکی از پرکاربردترین مصالح برای آب‌بندی استخر ، مخازن، کانال‌ها، حوضچه‌ها و پروژه‌های صنعتی و عمرانی است؛ اما عملکرد و دوام آن تا حد زیادی به نحوه نصب و اجرای صحیح ورق بستگی دارد. آماده‌سازی مناسب بستر، پهن کردن و جانمایی ورق‌ها، جوشکاری اصولی درزها و کنترل کیفیت اتصالات، از مهم‌ترین مراحل اجرای ژئوممبران هستند. در این مقاله، دستورالعمل نصب ورق ژئوممبران را مرحله‌به‌مرحله بررسی می‌کنیم تا با رعایت نکات اجرایی، احتمال آسیب، نشتی و خرابی سیستم آب‌بندی به حداقل برسد.

مراحل نصب ورق ژئوممبران

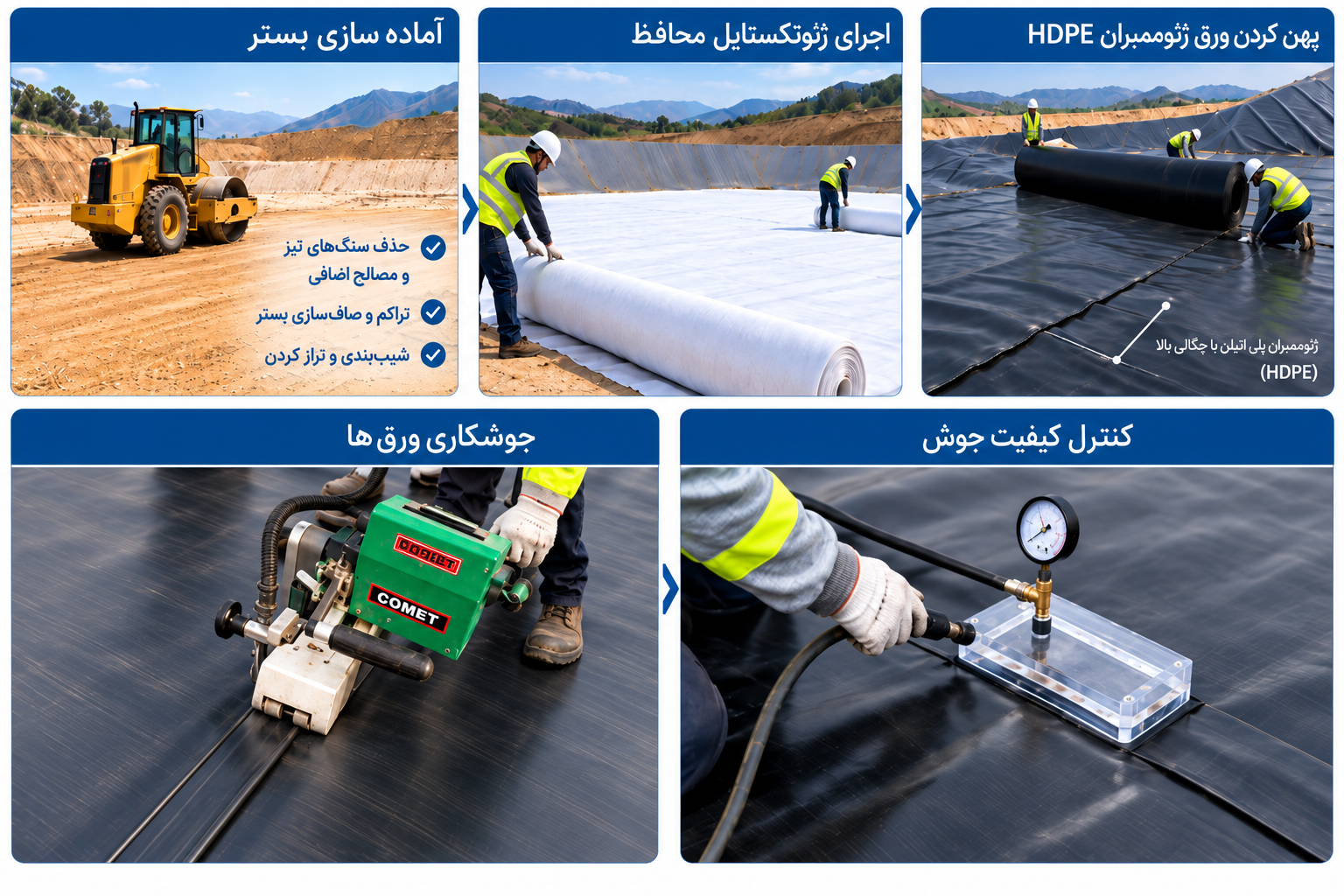

نصب ورق ژئوممبران باید طبق نقشه اجرایی و با کنترل دقیق بستر، جوش‌ها و جزئیات اتصال انجام شود. مراحل اصلی اجرای ژئوممبران معمولاً شامل موارد زیر است:

• آماده‌سازی بستر: سطح زیرکار باید صاف، متراکم و عاری از سنگ‌های تیز، ریشه، نخاله و اجسام برنده باشد. در صورت نیاز، از ژئوتکستایل به‌عنوان لایه محافظ زیر ژئوممبران استفاده می‌شود.
• اجرای ترانشه مهاری: در اطراف محدوده پروژه، ترانشه Anchor Trench برای مهار و تثبیت لبه‌های ورق اجرا می‌شود.
• پهن کردن ورق ژئوممبران: رول‌های ژئوممبران طبق نقشه پنل‌بندی باز شده و با همپوشانی مناسب در محل قرار می‌گیرند. پهن‌کردن باید در شرایط جوی مناسب انجام شود.
• جوشکاری ورق‌ها: اتصال پنل‌ها معمولاً با دستگاه جوش گوه داغ (Hot Wedge) انجام می‌شود و برای گوشه‌ها، تعمیرات و جزئیات اجرایی از جوش اکستروژن استفاده می‌شود.
• اجرای جزئیات و اتصالات: اطراف لوله‌ها، کف‌شورها، گوشه‌ها، سازه‌های بتنی و نقاط نفوذ باید با جزئیات ویژه آب‌بندی شوند.
• کنترل کیفیت جوش ژئوممبران: درزهای جوش با آزمون‌هایی مانند Air Pressure Test ،Vacuum Box Test و در صورت لزوم آزمایش‌های مخرب کنترل می‌شوند.

کیفیت اجرای ژئوممبران به اندازه کیفیت خود ورق اهمیت دارد؛ زیرا آماده‌سازی نامناسب بستر، جوشکاری غیراصولی یا کنترل کیفیت ناکافی می‌تواند باعث کاهش عملکرد سیستم آب‌بندی شود.

روش های نصب ورق ژئوممبران

روش نصب ژئوممبران به نوع ورق، جنس بستر، شیب سطح و کاربری پروژه بستگی دارد. در بیشتر پروژه‌ها، نصب ورق ژئوممبران با پهن‌کردن پنل‌ها روی بستر آماده‌شده، همپوشانی مناسب و اتصال ورق‌ها به یکدیگر انجام می‌شود.

مهم‌ترین روش‌های نصب و اجرای ژئوممبران عبارت‌اند از:

• نصب روی بستر خاکی: پس از آماده‌سازی بستر ژئوممبران و حذف سنگ‌های تیز و ناهمواری‌ها، در صورت نیاز ژئوتکستایل محافظ اجرا شده و ورق‌ها پهن و جوشکاری می‌شوند. لبه‌ها معمولاً در ترانشه مهاری تثبیت می‌شوند.
• نصب روی سطوح بتنی: در مخازن، کانال‌ها و سازه‌های بتنی، ورق ژئوممبران با جزئیات مهاری و اتصالات مخصوص به بتن متصل می‌شود. در برخی پروژه‌ها از ژئوممبران گیره‌دار یا سیستم‌های مکانیکی مناسب استفاده می‌شود.
• نصب روی شیب‌ها و دیواره‌ها: در این حالت کنترل کشش ورق و مهار بالای شیب اهمیت زیادی دارد. بسته به طراحی، ژئوممبران مضرس می‌تواند برای افزایش اصطکاک در تماس با لایه‌های مجاور انتخاب شود.
• نصب در استخر و مخازن: در نصب ژئوممبران استخر معمولاً ابتدا کف و دیواره‌ها آماده شده، سپس پنل‌های ژئوممبران پهن و با دستگاه جوش ژئوممبران به یکدیگر متصل می‌شوند و اطراف لوله‌ها و ورودی‌ها به‌صورت ویژه آب‌بندی می‌شود.

در ژئوممبران HDPE و بسیاری از ورق‌های LLDPE، اتصال پنل‌ها معمولاً با جوشکاری ژئوممبران به روش گوه داغ انجام می‌شود و برای جزئیات، تعمیرات و نقاط خاص از جوش اکستروژن استفاده می‌شود. پس از پایان نحوه اجرای ژئوممبران، کیفیت درزها باید با روش‌های مناسب تست جوش ژئوممبران کنترل شود.
نوع ورق نیز در انتخاب روش اجرا مؤثر است؛ برای مثال جزئیات نصب ورق ژئوممبران PVC، ورق ژئوممبران  LLDPE، ژئوممبران مضرس و ژئوممبران گیره‌دار می‌تواند با ژئوممبران HDPE متفاوت باشد. بنابراین روش نهایی نصب باید بر اساس نوع محصول، استانداردهای ژئوممبران و مشخصات فنی پروژه تعیین شود.

مزایای استفاده از ژئوممبران

ژئوممبران یکی از پرکاربردترین مصالح ژئوسنتتیکی برای آب‌بندی و کنترل نشت سیالات است و در پروژه‌هایی مانند استخر، مخزن، کانال، لندفیل، حوضچه‌های صنعتی و سازه‌های عمرانی استفاده می‌شود. مهم‌ترین مزایای استفاده از ورق ژئوممبران عبارت‌اند از:

• نفوذپذیری بسیار پایین: ژئوممبران یک لایه آب‌بند مؤثر ایجاد می‌کند و از نشت آب، فاضلاب و بسیاری از سیالات جلوگیری می‌کند.
• مقاومت شیمیایی مناسب: به‌ویژه ژئوممبران HDPE در برابر بسیاری از مواد شیمیایی و شرایط خورنده مقاومت مناسبی دارد.
• دوام و طول عمر بالا: در صورت انتخاب محصول مناسب و اجرای صحیح ژئوممبران، این سیستم می‌تواند عملکرد طولانی‌مدتی داشته باشد.
• سرعت اجرای بالا: نصب ورق ژئوممبران در مقایسه با بسیاری از روش‌های سنتی آب‌بندی سریع‌تر انجام می‌شود و حجم عملیات عمرانی را کاهش می‌دهد.
• قابلیت اجرا روی سطوح مختلف: با آماده‌سازی بستر ژئوممبران می‌توان آن را روی خاک، شیب‌ها، استخرها، مخازن و برخی سطوح بتنی اجرا کرد.
• کاهش هزینه‌های نگهداری: آب‌بندی مناسب می‌تواند احتمال نشت و هزینه‌های ناشی از تعمیرات بعدی را کاهش دهد.
• امکان کنترل کیفیت اتصال‌ها: کیفیت جوشکاری ژئوممبران را می‌توان با روش‌های مختلف تست جوش ژئوممبران بررسی کرد.
• تنوع محصول: بسته به شرایط پروژه می‌توان از ژئوممبران HDPE، ورق ژئوممبران  LLDPE، ورق ژئوممبران PVC، ژئوممبران مضرس یا ژئوممبران گیره‌دار استفاده کرد.
• کمک به حفاظت محیط‌زیست: در پروژه‌هایی مانند لندفیل، حوضچه‌های صنعتی و مخازن، ژئوممبران می‌تواند از نفوذ آلاینده‌ها به خاک و آب‌های زیرزمینی جلوگیری کند.

به‌طور کلی، مزیت اصلی ژئوممبران ترکیب آب‌بندی مؤثر، دوام بالا، سرعت نصب و قابلیت استفاده در پروژه‌های متنوع است. البته دستیابی به این مزایا به انتخاب نوع مناسب ورق، نحوه نصب ژئوممبران، کیفیت جوشکاری و رعایت استانداردهای ژئوممبران بستگی دارد. برای کسب اطلاعات بیشتر و پیشنهادات فنی، با واحد فنی شرکت فرنام بسپار تماس بگیرید

استانداردهای نصب و اجرای ژئوممبران

استانداردهای نصب و اجرای ژئوممبران مجموعه‌ای از الزامات فنی برای انتخاب ورق، آماده‌سازی بستر ژئوممبران، پهن‌کردن پنل‌ها، جوشکاری ژئوممبران، کنترل کیفیت و تست جوش ژئوممبران هستند. در عمل، یک استاندارد واحد برای تمام پروژه‌ها وجود ندارد و نحوه اجرا باید بر اساس نوع ورق، مشخصات پروژه، دستورالعمل سازنده و استانداردهای معتبر ASTM و GRI تعیین شود.

مهم‌ترین استانداردها و دستورالعمل‌های مورد استفاده عبارت‌اند از:

• GRI-GM13: مشخصات و الزامات کیفی ژئوممبران HDPE صاف و مضرس، شامل خواص فیزیکی، مکانیکی و شیمیایی محصول.
• GRI-GM17: برای مشخصات فنی و کنترل کیفیت ورق ژئوممبران LLDPE صاف و ژئوممبران مضرس
• ASTM D4437/D4437M: برای ارزیابی غیرمخرب و کنترل یکپارچگی درزهای ایجادشده در جوشکاری ژئوممبران.
• ASTM D5820: برای تست فشار هوا در جوش‌های دوخطی ژئوممبران؛ این آزمون پیوستگی کانال بین دو خط جوش را بررسی می‌کند.
• ASTM D5641/D5641M: برای تست وکیوم جوش ژئوممبران و شناسایی ناپیوستگی یا نشتی در درزها و تعمیرات.
• ASTM D6392: برای آزمون‌های مخرب Peel  و Shear و ارزیابی مقاومت جوش‌های حرارتی ژئوممبران.
• GRI-GM19: برای الزامات مقاومت و عملکرد درزهای حرارتی ژئوممبران‌های پلی‌الفینی؛ همچنین GRI دستورالعمل‌های جداگانه‌ای مانند GM9 برای جوشکاری در هوای سرد ارائه کرده است.

در نحوه نصب ژئوممبران علاوه بر رعایت استانداردها، باید بستر کاملاً صاف و عاری از اجسام تیز باشد، پنل‌ها بدون تنش اضافی پهن شوند، شرایط دما و باد هنگام جوشکاری کنترل شود و تمام جوش‌ها قبل از تحویل پروژه آزمایش و ثبت شوند. هر بخش معیوب نیز باید ترمیم و مجدداً تست شود. بنابراین، اجرای استاندارد ژئوممبران فقط به انتخاب یک دستگاه جوش ژئوممبران مناسب محدود نمی‌شود؛ بلکه کیفیت نصب ورق ژئوممبران، آماده‌سازی بستر، نحوه اجرای ژئوممبران و روش‌های تست ورق ژئوممبران در کنار یکدیگر عملکرد نهایی سیستم آب‌بندی را تعیین می‌کنند.

تست و کنترل کیفیت جوش ژئوممبران

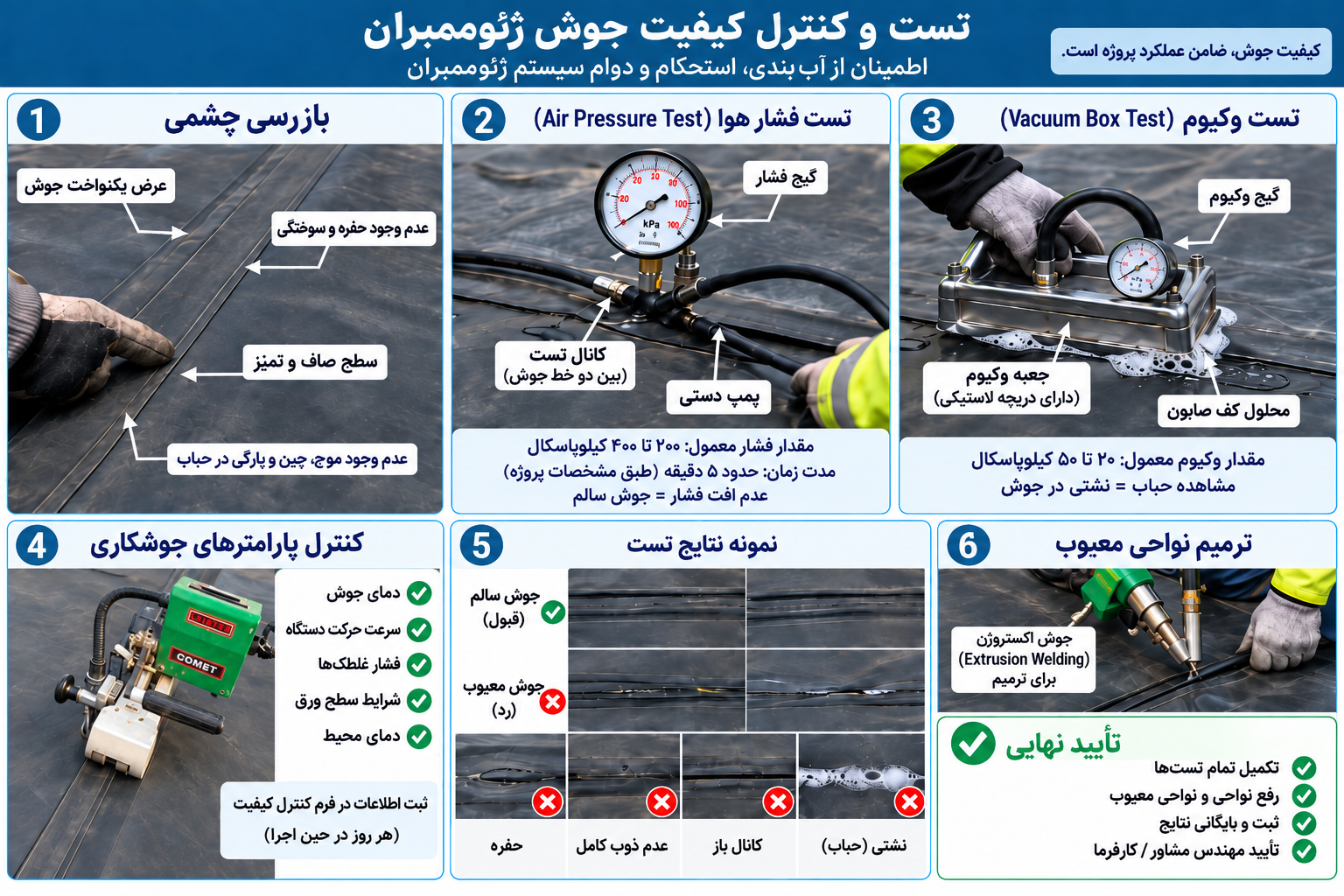

تست و کنترل کیفیت جوش ژئوممبران یکی از مهم‌ترین مراحل اجرای سیستم آب‌بندی است و با هدف اطمینان از پیوستگی، استحکام و عدم وجود نشتی در محل اتصال ورق‌ها انجام می‌شود. کنترل جوش ژئوممبران معمولاً شامل بازرسی چشمی، آزمون‌های غیرمخرب و آزمون‌های مخرب است. در جوش‌های دوخطی که با دستگاه Hot Wedge  اجرا می‌شوند، معمولاً از تست فشار هوا (Air Pressure Test) برای بررسی آب‌بندی کانال بین دو خط جوش استفاده می‌شود.

برای جوش‌های اکستروژن، تعمیرات و نقاط خاص نیز تست وکیوم (Vacuum Box Test) می‌تواند برای شناسایی سوراخ یا نشتی به کار رود. علاوه بر آزمون‌های غیرمخرب، نمونه‌هایی از جوش در فواصل تعیین‌شده برداشت شده و با آزمون Peel  و Shear بررسی می‌شوند تا مقاومت اتصال و کیفیت واقعی جوش ارزیابی شود. همچنین پارامترهایی مانند دمای جوش، سرعت حرکت دستگاه، فشار غلطک‌ها، شرایط سطح ورق و دمای محیط باید در حین اجرا ثبت و کنترل شوند. در نهایت، هر بخش معیوب باید مشخص، ترمیم و مجدداً آزمایش شود. کیفیت مناسب جوش ژئوممبران مستقیماً بر دوام و عملکرد سیستم آب‌بندی تأثیر دارد و به همین دلیل کنترل کیفیت باید توسط نیروی اجرایی متخصص و مطابق مشخصات فنی پروژه انجام شود.

نکات مهم هنگام نصب ژئوممبران

در نصب ورق ژئوممبران، کیفیت اجرا مستقیماً بر عملکرد سیستم آب‌بندی تأثیر دارد. مهم‌ترین نکات در روش نصب ژئوممبران شامل آماده‌سازی صحیح بستر، پهن‌کردن اصولی پنل‌ها، جوشکاری استاندارد و کنترل کیفیت دقیق است.

• آماده‌سازی بستر ژئوممبران: سطح زیرکار باید صاف، متراکم و عاری از سنگ تیز، نخاله، ریشه و اجسام برنده باشد. در صورت نیاز، از ژئوتکستایل محافظ استفاده می‌شود.
• بررسی شرایط جوی: پهن‌کردن و جوشکاری ژئوممبران باید در شرایط مناسب دما، باد و رطوبت انجام شود تا کیفیت اتصال کاهش پیدا نکند.
• پنل‌بندی و پهن‌کردن صحیح: رول‌ها باید طبق نقشه اجرایی باز شوند و از ایجاد کشیدگی، چین‌خوردگی و تنش اضافی در ورق جلوگیری شود.
• انتخاب روش جوش مناسب: در ژئوممبران HDPE معمولاً از جوش گوه داغ برای درزهای اصلی و از جوش اکستروژن برای گوشه‌ها، تعمیرات و نقاط خاص استفاده می‌شود.
• اجرای صحیح ترانشه مهاری: لبه‌های ورق باید به‌درستی مهار شوند تا در اثر باد، نشست یا تنش‌های اجرایی جابه‌جا نشوند.
• توجه به اتصالات و نقاط نفوذ: اطراف لوله‌ها، دریچه‌ها، سازه‌های بتنی و گوشه‌ها باید با جزئیات ویژه آب‌بندی شوند.
• تست جوش ژئوممبران: درزها باید با روش‌هایی مانند تست فشار هوا، تست وکیوم و در صورت نیاز آزمون‌های Peel  و Shear کنترل شوند.
• محافظت از ورق پس از نصب: تا زمان اجرای لایه بعدی، باید از تردد ماشین‌آلات، افتادن ابزار و تماس مصالح تیز با ورق جلوگیری شود.

در پروژه‌هایی مانند نصب ژئوممبران استخر، مخزن، کانال یا لندفیل، رعایت این موارد در نحوه نصب ژئوممبران می‌تواند احتمال نشتی را کاهش داده و دوام سیستم آب‌بندی را افزایش دهد. همچنین نوع ورق، مانند ژئوممبران  HDPE، ورق ژئوممبران  LLDPE، ژئوممبران مضرس یا ورق ژئوممبران  PVC، می‌تواند جزئیات اجرا را تغییر دهد.

اشتباهات رایج در نحوه نصب ژئوممبران

مهم‌ترین اشتباهات در نحوه نصب ژئوممبران معمولاً به آماده‌سازی نامناسب بستر، پهن‌کردن غیراصولی ورق، جوشکاری ضعیف و کنترل کیفیت ناکافی مربوط می‌شود. این خطاها می‌توانند باعث ایجاد نشتی، پارگی ورق و کاهش عمر سیستم آب‌بندی شوند.

• آماده‌سازی نامناسب بستر ژئوممبران: وجود سنگ تیز، نخاله، ریشه یا ناهمواری می‌تواند باعث سوراخ‌شدگی و آسیب مکانیکی ورق شود.
• ایجاد چین‌خوردگی و تنش در ورق: کشیدن بیش از حد پنل‌ها یا پهن‌کردن نامناسب می‌تواند باعث ایجاد موج، چروک و تمرکز تنش در ژئوممبران شود.
• همپوشانی نامناسب پنل‌ها: کم بودن عرض همپوشانی یا آلوده بودن محل اتصال، کیفیت جوشکاری ژئوممبران را کاهش می‌دهد.
• جوشکاری در شرایط نامناسب: دمای نامناسب، وزش باد، رطوبت، گردوغبار یا تنظیم اشتباه سرعت و دمای دستگاه جوش ژئوممبران می‌تواند باعث ایجاد جوش ناقص شود.
• بی‌توجهی به جزئیات اطراف لوله‌ها و گوشه‌ها: نقاط نفوذ، کنج‌ها، کف‌شورها و محل اتصال به بتن از حساس‌ترین قسمت‌های اجرای ژئوممبران هستند.
• اجرای نادرست ترانشه مهاری: مهار ضعیف لبه‌ها می‌تواند باعث جابه‌جایی یا کشیده‌شدن ورق در اثر باد و تغییرات دمایی شود.
• انجام ندادن تست جوش ژئوممبران: درزهای اجراشده باید با روش‌های مناسب مانند تست فشار هوا، وکیوم و آزمون‌های مخرب کنترل شوند.
• تردد مستقیم روی ورق: حرکت ماشین‌آلات، چرخ‌دستی یا ابزار سنگین روی ژئوممبران بدون لایه محافظ می‌تواند باعث پارگی یا سوراخ‌شدگی شود.
• انتخاب نامناسب نوع ورق: جزئیات نصب ژئوممبران  HDPE، ورق ژئوممبران  LLDPE، ورق ژئوممبران PVC و ژئوممبران مضرس یکسان نیست و باید متناسب با شرایط پروژه تعیین شود.

به‌طور کلی، کیفیت نصب ورق ژئوممبران فقط به خود ورق وابسته نیست؛ بلکه آماده‌سازی بستر، نحوه اجرای ژئوممبران، کیفیت جوشکاری و تست جوش ژئوممبران در کنار هم عملکرد نهایی سیستم آب‌بندی را تعیین می‌کنند.

جمع بندی نهایی

نصب صحیح ژئوممبران نقش مهمی در دوام و عملکرد سیستم آب‌بندی دارد. آماده‌سازی دقیق بستر، انتخاب روش مناسب برای پهن کردن و جوشکاری ورق، کنترل کیفیت درزها و محافظت از ژئوممبران در برابر آسیب‌های مکانیکی، مهم‌ترین نکاتی هستند که باید در زمان اجرا مورد توجه قرار گیرند. رعایت این مراحل و استفاده از نیروی اجرایی متخصص می‌تواند احتمال نشتی و آسیب به ورق را کاهش داده و عمر مفید سیستم آب‌بندی را افزایش دهد.
