انتخاب ژئوگرید مناسب یکی از عوامل مهم در افزایش پایداری، کاهش تغییرشکل و بهبود عملکرد سازه‌های ژئوتکنیکی است. با توجه به تنوع ژئوگریدها از نظر نوع، جنس پلیمر، مقاومت کششی، ابعاد چشمه و عملکرد در شرایط محیطی، نمی‌توان یک محصول را برای تمام پروژه‌ها مناسب دانست. نوع ژئوگرید مورد استفاده در راهسازی، دیوارهای حائل، شیب‌های مسلح یا مقاوم‌سازی روسازی آسفالتی می‌تواند متفاوت باشد. در این راهنما، مهم‌ترین معیارهای انتخاب ژئوگرید مناسب را بررسی می‌کنیم تا بتوانید با توجه به نوع پروژه، شرایط خاک، بارگذاری و الزامات طراحی، گزینه مناسب‌تری انتخاب کنید.
ژئوگرید چیست و در چه پروژه هایی اجرا میشود؟
ژئوگرید یکی از مهم‌ترین محصولات ژئوسنتتیک است که به‌صورت شبکه‌ای پلیمری تولید میشود و برای مسلح‌سازی خاک، افزایش ظرفیت باربری، کنترل تغییرشکل و بهبود پایداری سازه‌های ژئوتکنیکی به کار می‌رود. ساختار مشبک ژئوگرید باعث درگیری مکانیکی با مصالح دانه‌ای شده و با انتقال و توزیع تنش، عملکرد بستر را بهبود می‌دهد. ژئوگریدها معمولاً از پلی‌پروپیلن، پلی‌استر، پلی‌اتیلن یا فایبرگلاس تولید می‌شوند. چهت اطلاع از تفاوت انواع ژئوگرید مقاله مرتبط را مطالعه نمایید.
مهم‌ترین کاربردهای ژئوگرید عبارت‌اند از:
- راهسازی و راه‌آهن: برای تقویت بستر، پخش بهتر بار ترافیکی و کاهش تغییرشکل لایه‌های روسازی
- دیوارهای حائل و خاک مسلح: ژئوگرید در لایه‌های خاک قرار می‌گیرد و مقاومت کششی موردنیاز سیستم خاک مسلح را تأمین می‌کند.
- پایدارسازی شیب و شیروانی: برای کاهش احتمال لغزش و افزایش پایداری توده خاک استفاده میشود.
- بهسازی آسفالت: ژئوگریدهای مخصوص، به‌ویژه فایبرگلاس، برای کاهش ترک‌های بازتابی و افزایش عمر روسازی در پروژه‌های بهسازی آسفالت کاربرد دارند.
- فونداسیون، باند فرودگاه و محوطه‌های صنعتی: برای تقویت بسترهای ضعیف و توزیع بهتر بار استفاده میشود.
بنابراین، ژئوگرید یک محصول ثابت برای همه پروژه‌ها نیست. انتخاب ژئوگرید مناسب باید بر اساس نوع پروژه، مقاومت کششی، جهت بارگذاری، جنس پلیمر، ابعاد چشمه و شرایط خاک انجام شود.

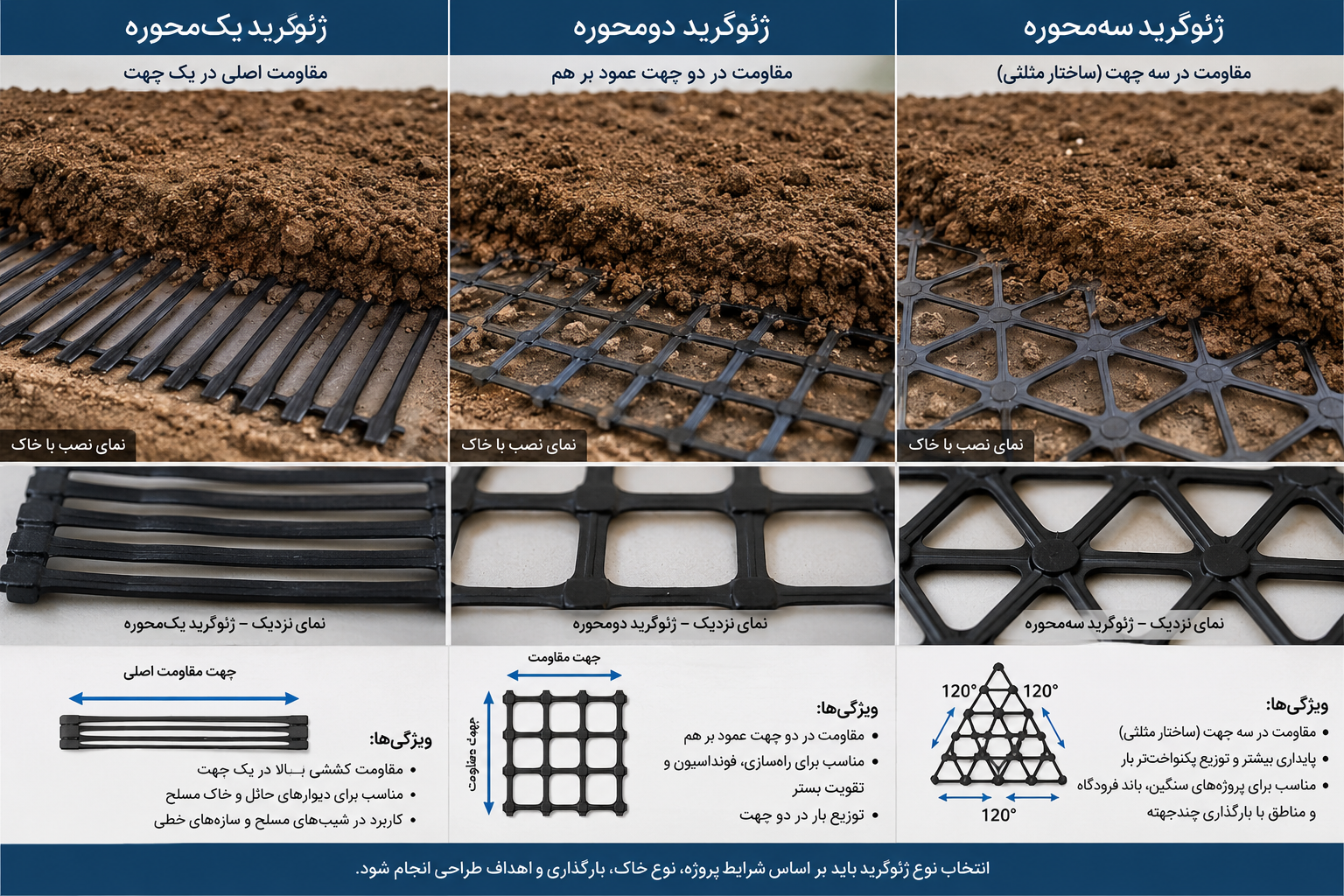

انتخاب ژئوگرید بر اساس نوع پروژه
برای انتخاب ژئوگرید مناسب باید ابتدا نوع سازه، جهت بارگذاری، شرایط خاک، نوع مصالح دانه‌ای و عمر طراحی پروژه مشخص شود.
- راهسازی، راه‌آهن، باند فرودگاه و فونداسیون: معمولاً ژئوگریدهای دومحوره یا چندمحوره مناسب‌تر هستند؛ زیرا بار را در چند جهت توزیع کرده و به تقویت بستر و کاهش تغییرشکل کمک می‌کنند. برای انتخاب ژئوگرید برای راهسازی باید مقاومت کششی، سختی اولیه و ابعاد چشمه با دانه‌بندی مصالح هماهنگ باشد.
- دیوار حائل و خاک مسلح: در این پروژه‌ها معمولاً انتخاب ژئوگرید یک‌محوره اهمیت بیشتری دارد، چون نیروی کششی عمدتاً در یک جهت منتقل میشود. ژئوگریدهای PETوPP با مقاومت کششی بلندمدت و خزش پایین از گزینه‌های رایج برای تقویت دیوار حائل با ژئوگرید هستند.
- پایدارسازی شیب و شیروانی: ژئوگریدهای چندمحوره یا ژئوگریدهای دو محوره به صورت لایه ای می‌توانند نیروها را در چند جهت پخش کرده و درگیری مناسبی با خاک ایجاد کنند. در نتیجه ضریب اطمینان شیروانی افزایش میابد.
- بهسازی آسفالت: برای کنترل ترک‌های بازتابی و افزایش عمر روسازی معمولاً از ژئوگریدهای مخصوص آسفالت، به‌ویژه ژئوگرید فایبرگلاس با پوشش مناسب، استفاده میشود.
در نتیجه، انتخاب ژئوگرید دومحوره بیشتر برای تثبیت و تقویت بستر مناسب است، در حالی که انتخاب ژئوگرید یک‌محوره معمولاً در سیستم‌های خاک مسلح و دیوارهای حائل کاربرد بیشتری دارد. علاوه بر نوع پروژه، باید مقاومت کششی، خزش، مقاومت اتصالات، جنس پلیمر، ابعاد چشمه و شرایط محیطی نیز در انتخاب نهایی بررسی شوند.
همچنین بخوانید: مقایسه ژئوگرید تک‌سویه و دوسویه
مقاومت کششی ژئوگرید چه اهمیتی دارد؟
مقاومت کششی ژئوگرید یکی از مهم‌ترین پارامترهای فنی در انتخاب ژئوگرید مناسب است؛ زیرا ژئوگرید باید نیروهای کششی ایجادشده در خاک یا لایه‌های روسازی را تحمل و به‌طور مؤثر توزیع کند. هرچه بارگذاری پروژه بیشتر باشد، نیاز به ژئوگرید با مقاومت کششی و سختی مناسب نیز بیشتر میشود. در دیتاشیت‌ها این مشخصه معمولاً بر حسب kN/m بیان میشود. در پروژه‌های خاک مسلح و دیوار حائل، مقاومت کششی درازمدت اهمیت ویژه‌ای دارد؛ زیرا ژئوگرید باید نیروها را در طول عمر سازه تحمل کند. به همین دلیل، علاوه بر مقاومت اولیه، عواملی مانند خزش، دوام و ضرایب کاهش طراحی نیز باید بررسی شوند. برای این کاربردها معمولاً انتخاب ژئوگرید یک‌محوره با مقاومت بالا در جهت اصلی بارگذاری انجام میشود. در مقابل، برای انتخاب ژئوگرید برای راهسازی، تنها عدد مقاومت کششی کافی نیست و باید سختی اولیه، مقاومت اتصالات و نحوه درگیری ژئوگرید با مصالح دانه‌ای نیز بررسی شود. در این کاربردها معمولاً ژئوگرید دومحوره یا چندمحوره برای توزیع بار در چند جهت استفاده میشود. به‌طور خلاصه، بهترین ژئوگرید لزوماً ژئوگریدی با بیشترین مقاومت کششی نیست؛ بلکه ژئوگریدی است که مقاومت کششی، جهت باربری، خزش و سایر مشخصات آن با شرایط واقعی پروژه هماهنگ باشد.
مقاومت بلندمدت ژئوگرید چگونه تعیین میشود؟
مقاومت بلندمدت ژئوگرید فقط بر اساس مقاومت کششی اولیه آن تعیین نمی‌شود. برای طراحی سازه‌های دائمی باید اثر عواملی که در طول زمان باعث کاهش ظرفیت ژئوگرید می‌شوند نیز در نظر گرفته شود. به‌طور معمول، مقاومت طراحی بلندمدت از مقاومت کششی نهایی ژئوگرید به دست می‌آید و سپس با اعمال ضرایب کاهش برای موارد زیر اصلاح میشود:
- خزش : تغییرشکل تدریجی ژئوگرید تحت بار ثابت در طول زمان
- آسیب حین نصب: صدمات ناشی از پخش و تراکم مصالح، عبور ماشین‌آلات و تماس با سنگدانه‌ها
- دوام شیمیایی و محیطی: اثر اکسیداسیون، هیدرولیز، دما و شرایط خاک
- اتصالات و درزها: در صورت وجود اتصال، بخشی از ظرفیت ممکن است در این نقاط کاهش یابد.
FHWA نیز برای تعیین مقاومت قابل استفاده در طراحی، ضرایب کاهش مربوط به خزش، آسیب نصب و دوام را در نظر می‌گیرد. این ضرایب باید ترجیحاً بر اساس نتایج آزمایش‌های همان محصول تعیین شوند، نه صرفاً مقادیر عمومی. این موضوع در پروژه‌های خاک مسلح، دیوار حائل و شیب‌های مسلح اهمیت زیادی دارد، چون ژئوگرید باید نیروی کششی را برای ده‌ها سال تحمل کند. بنابراین در انتخاب ژئوگرید یک‌محوره برای این کاربردها، باید به مقاومت طراحی بلندمدت و خزش توجه بیشتری نسبت به مقاومت کششی اولیه داشت. در مقابل، برای انتخاب ژئوگرید برای راهسازی، علاوه بر مقاومت بلندمدت، پارامترهایی مانند سختی اولیه، مقاومت اتصالات و درگیری با مصالح دانه‌ای نیز اهمیت دارند.
جنس ژئوگرید در انتخاب آن چه تأثیری دارد؟
جنس ژئوگرید مستقیماً روی مقاومت کششی، خزش، دوام شیمیایی، انعطاف‌پذیری و طول عمر آن اثر می‌گذارد؛ به همین دلیل در انتخاب ژئوگرید مناسب باید نوع پلیمر متناسب با شرایط پروژه انتخاب شود.
- ژئوگرید پلی‌استر (PET): خزش پایین و پایداری بلندمدت خوبی دارد و برای خاک مسلح، دیوارهای حائل و شیب‌های مسلح گزینه رایجی است. برای انتخاب ژئوگرید یک‌محوره در سازه‌های دائمی، PET معمولاً انتخاب مناسبی است.
- ژئوگرید پلی‌پروپیلن (PP) و پلی‌اتیلن (HDPE): مقاومت شیمیایی مناسبی دارند و برای تقویت بستر و برخی کاربردهای راهسازی استفاده می‌شوند. طبق منابع مختلف، این مواد در محیط‌های قلیایی نیز گزینه مناسبی محسوب می‌شوند.
- ژئوگرید فایبرگلاس: مدول کششی بالایی دارد و بیشتر برای بهسازی آسفالت و کنترل ترک‌های بازتابی استفاده میشود؛ معمولاً نیز دارای پوشش قیری یا پلیمری مناسب است.
شرایط محیطی نیز مهم است. برای مثال، در خاک‌های سولفاته، اسیدی یا قلیایی باید سازگاری شیمیایی پلیمر بررسی شود و در شرایط تابش مستقیم، وجود پایدارکننده UV اهمیت دارد. در نتیجه، بهترین ژئوگرید صرفاً قوی‌ترین محصول نیست؛ بلکه ژئوگریدی است که جنس پلیمر، مقاومت کششی، خزش و دوام آن با شرایط واقعی پروژه هماهنگ باشد.
چه مشخصات فنی را هنگام خرید ژئوگرید بررسی کنیم؟
برای انتخاب ژئوگرید مناسب، فقط قیمت یا ظاهر محصول کافی نیست و باید مشخصات فنی آن با نوع پروژه تطبیق داده شود. مهم‌ترین پارامترهایی که هنگام خرید ژئوگرید باید بررسی شوند عبارت‌اند از:
- مقاومت کششی: ظرفیت ژئوگرید در تحمل نیروهای کششی و یکی از اصلی‌ترین معیارهای انتخاب است.
- مقاومت کششی بلندمدت: در پروژه‌های خاک مسلح و دیوار حائل باید اثر خزش، آسیب حین نصب و شرایط محیطی در مقاومت نهایی لحاظ شود.
- جهت مقاومت: برای انتخاب ژئوگرید یک‌محوره یا انتخاب ژئوگرید دومحوره باید مشخص شود بار در یک جهت یا چند جهت منتقل میشود.
- سختی در کرنش‌های پایین: به‌ویژه در انتخاب ژئوگرید برای راهسازی مهم است، چون ژئوگرید باید در تغییرشکل‌های کم نیز بتواند بار را منتقل کند.

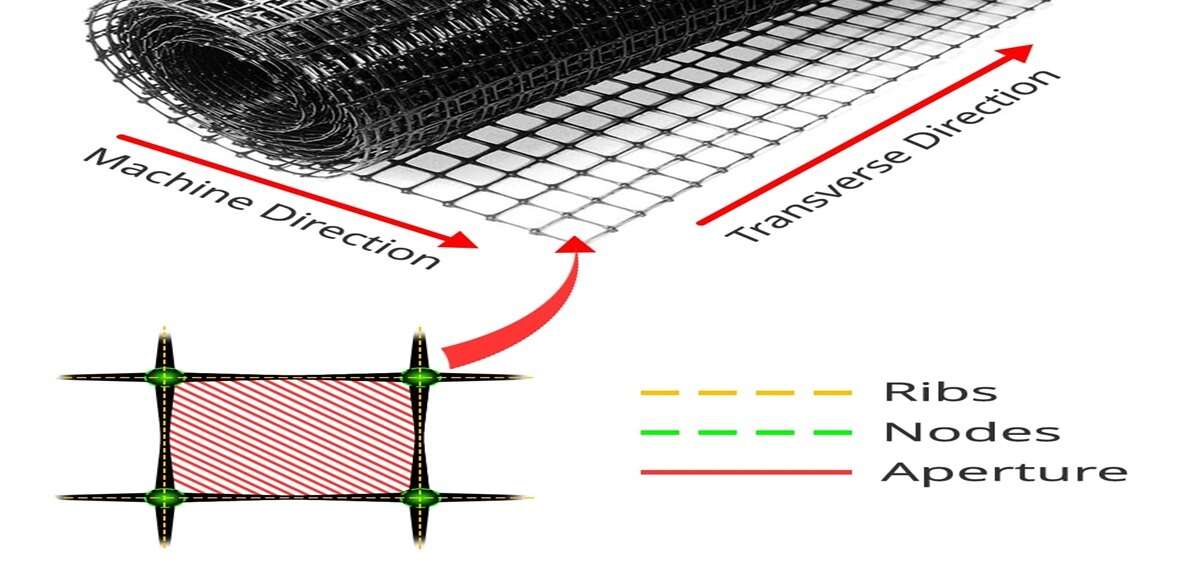

- اندازه و شکل چشمه‌ها: ابعاد Aperture باید با دانه‌بندی مصالح هماهنگ باشد تا درگیری مکانیکی مناسبی بین ژئوگرید و سنگدانه ایجاد شود.
- مقاومت اتصالات و گره‌ها: مقاومت محل اتصال ریب‌ها اهمیت زیادی دارد، به‌خصوص در ژئوگریدهای دومحوره و چندمحوره.
- نوع پلیمر: ژئوگریدهای PET، PP، HDPE و فایبرگلاس رفتار متفاوتی از نظر خزش، دوام و مقاومت شیمیایی دارند.
- مقاومت در برابر آسیب نصب: محصول باید در برابر پخش مصالح، تراکم و عبور تجهیزات اجرایی مقاومت کافی داشته باشد.
- دوام شیمیایی و محیطی: شرایط pH خاک، مواد شیمیایی، دما و تابش UV باید با مشخصات محصول سازگار باشد.
- استاندارد و دیتاشیت معتبر: مشخصات ژئوگرید باید بر اساس آزمون‌های استاندارد و همراه با برگه فنی قابل استناد ارائه شود.
به‌طور خلاصه، بهترین ژئوگرید محصولی نیست که فقط مقاومت کششی بالاتری داشته باشد؛ بلکه باید از نظر مقاومت، سختی، خزش، ابعاد چشمه، جنس پلیمر و شرایط پروژه انتخاب شود. برای ژئوگرید مناسب برای راهسازی نیز درگیری با مصالح و سختی در کرنش‌های پایین اهمیت ویژه‌ای دارد.
همچنین بخوانید: مقایسه ژئوگرید با ژئوسل

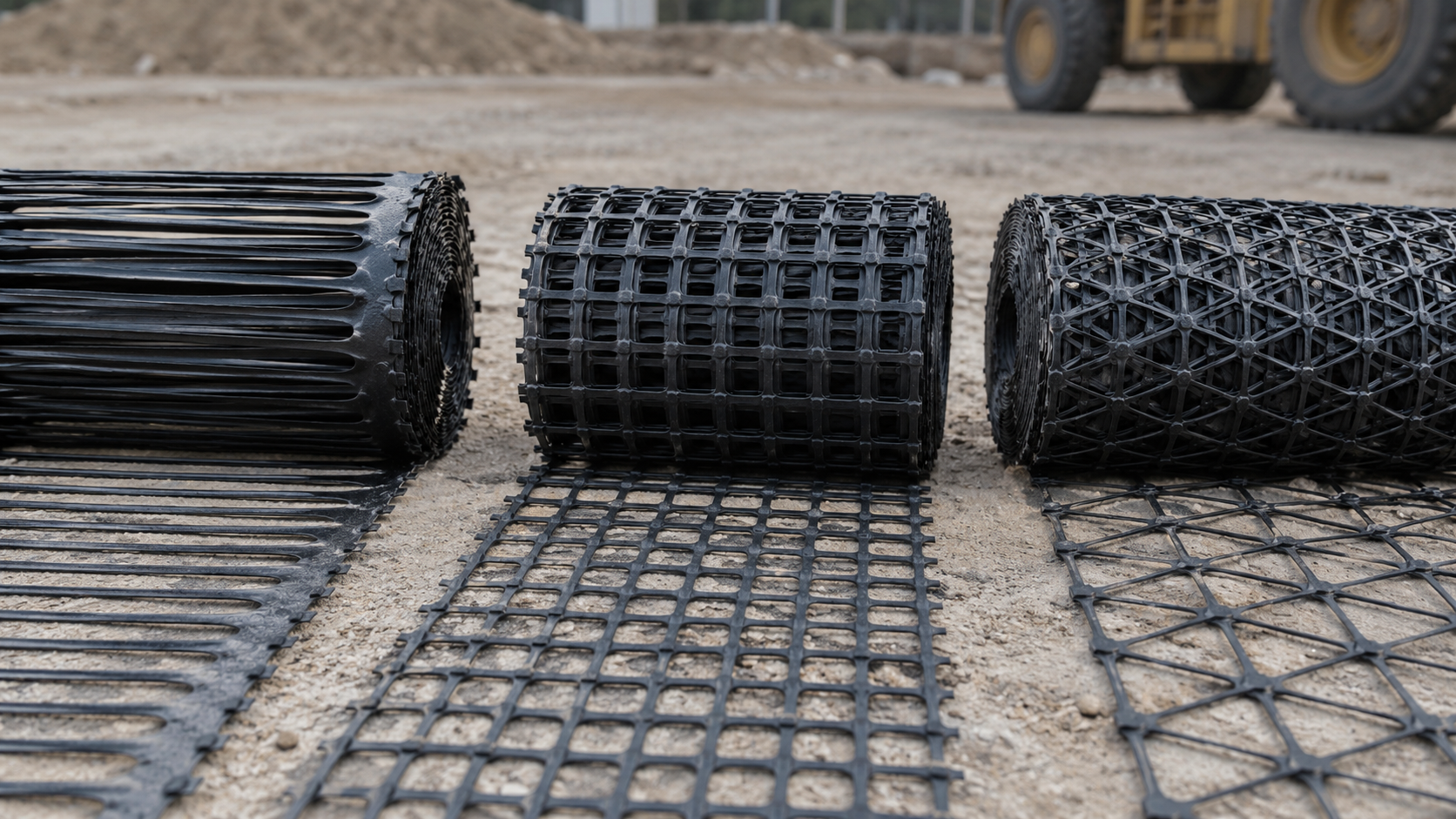

اشتباهات رایج هنگام انتخاب ژئوگرید
یکی از مهم‌ترین خطاها در انتخاب ژئوگرید مناسب این است که محصول فقط بر اساس قیمت یا مقاومت کششی اسمی انتخاب شود. در حالی که عملکرد ژئوگرید به مجموعه‌ای از پارامترها مانند نوع پروژه، جهت بارگذاری، مقاومت بلندمدت، ابعاد چشمه، جنس پلیمر و شرایط خاک وابسته است.
مهم‌ترین اشتباهات عبارت‌اند از:
- انتخاب نوع اشتباه ژئوگرید: استفاده از ژئوگرید یک‌محوره در کاربردی که بار در چند جهت وارد میشود، یا برعکس.
- توجه صرف به مقاومت کششی اولیه: در پروژه‌های خاک مسلح و دیوار حائل باید خزش و مقاومت بلندمدت نیز بررسی شود.
- نادیده گرفتن ابعاد چشمه‌ها: اگر اندازه چشمه ژئوگرید با دانه‌بندی مصالح هماهنگ نباشد، درگیری مکانیکی مطلوب ایجاد نمی‌شود.
- انتخاب نامناسب جنس پلیمر: PET، PP، HDPE و فایبرگلاس از نظر خزش، مقاومت شیمیایی و نوع کاربرد رفتار متفاوتی دارند.
- بی‌توجهی به شرایط پروژه: برای انتخاب ژئوگرید برای راهسازی باید بار ترافیکی، نوع خاک، ضخامت لایه‌ها و شرایط زهکشی بررسی شود.
- نادیده گرفتن آسیب حین اجرا: پخش مصالح، تراکم و عبور ماشین‌آلات می‌تواند به ژئوگرید آسیب بزند.
- خرید بدون دیتاشیت و نتایج آزمون معتبر: مشخصات محصول باید با مدارک فنی و استانداردهای مربوط قابل بررسی باشد.
به‌طور خلاصه، بهترین ژئوگرید لزوماً ارزان‌ترین یا قوی‌ترین محصول نیست؛ بلکه ژئوگریدی است که مشخصات آن دقیقاً با شرایط طراحی و اجرای پروژه هماهنگ باشد.
در نهایت
انتخاب ژئوگرید مناسب باید بر اساس نوع پروژه، شرایط خاک، بارگذاری و الزامات طراحی انجام شود و صرفاً انتخاب محصولی با مقاومت کششی بالاتر، به معنی عملکرد بهتر نیست. نوع ژئوگرید، جنس پلیمر، ابعاد چشمه، سختی، مقاومت اتصالات، خزش، دوام و مقاومت در برابر شرایط محیطی و آسیب حین نصب نیز باید در نظر گرفته شوند. انتخاب صحیح این مشخصات می‌تواند به بهبود عملکرد و افزایش دوام سازه کمک کند. برای انتخاب دقیق‌تر، بهتر است مشخصات فنی محصول با نیازهای پروژه مقایسه شده و در صورت نیاز، از مشاوره کارشناسان فنی استفاده شود.
سوالات متداول
بهترین ژئوگرید برای راهسازی کدام است؟
معمولاً ژئوگرید دومحوره یا چندمحوره برای راهسازی و تقویت بستر مناسب است؛ اما انتخاب نهایی به نوع خاک، بار ترافیکی و مشخصات فنی پروژه بستگی دارد.
ژئوگرید یک‌محوره بهتر است یا دومحوره؟
هیچ‌کدام مطلقاً بهتر نیستند. یک‌محوره بیشتر برای خاک مسلح و دیوارهای حائل و دومحوره معمولاً برای راهسازی و تقویت بستر استفاده میشود.
برای انتخاب ژئوگرید چه مقاومتی مناسب است؟
مقاومت موردنیاز ژئوگرید به نوع پروژه، بارگذاری، شرایط خاک و عمر طراحی بستگی دارد و باید بر اساس محاسبات مهندسی تعیین شود.
آیا مقاومت کششی بالاتر ژئوگرید بهتر است؟
خیر. مقاومت کششی بالاتر همیشه به معنی عملکرد بهتر نیست و باید سختی، خزش، مقاومت اتصالات و سازگاری با مصالح نیز بررسی شوند.
هنگام انتخاب ژئوگرید چه مشخصاتی را بررسی کنیم؟
مهم‌ترین مشخصات شامل مقاومت کششی، سختی، خزش، مقاومت اتصالات، ابعاد چشمه، جنس، دوام و مقاومت در برابر آسیب نصب است.
