جی سی ال (Geosynthetic Clay Liner) از جمله محصولات ژئوسنتیتک است که اخیرا در پروژه‌های مختلف مهندسی، محیط زیست و ژئوتکنیک مورد استقبال قرار گرفته است. محصولی پیش‌ساخته که به عنوان یک مانع نفوذناپذیر و مستحکم عمل می‌کند و اجازه نمی‌دهد مایعات و گازها نفوذ کنند. در این مقاله ضمن آنکه به طور مفصل توضیح خواهیم داد جی سی ال چیست ؛ درمورد کاربرد، مزایا، معایب احتمالی و نکات نصب این محصول نیز صحبت خواهیم کرد.
جی سی ال (GCL) چیست؟

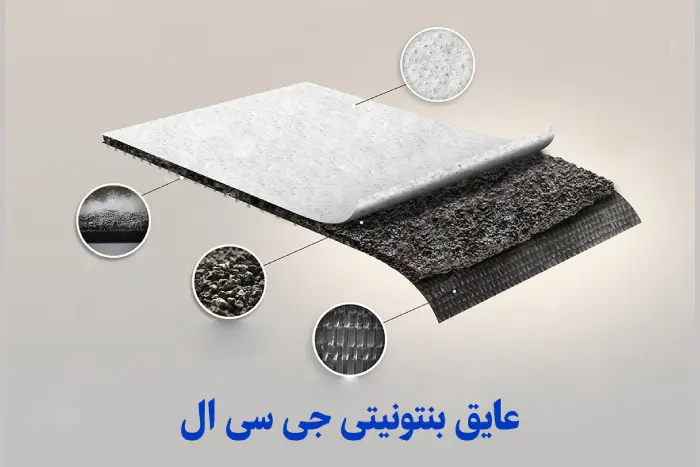

در پاسخ به این سوال که GCL چیست ؟ باید بگوییم که جی سی ال یا لایه رسی ژئوسنتتیک، یک مانع هیدرولیکی پیش‌ساخته است که برای جلوگیری از نفوذ مایعات و گازها در پروژه‌های مهندسی محیط‌زیست و ژئوتکنیک به کار می‌رود. این محصول از یک لایه نازک بنتونیت (معمولاً سدیم بنتونیت با خاصیت تورم بالا) تشکیل شده است که بین دو لایه ژئوتکستایل (بافته یا نبافته) یا یک لایه ژئوممبران قرار می‌گیرد. این لایه‌ها را از طریق دوخت، پانچ سوزنی یا چسب‌های شیمیایی متصل می‌کنند تا ساختاری یکپارچه و مقاوم ایجاد شود.
بنتونیت موجود در GCL، عمدتاً از مونتموریلونیت تشکیل شده و در تماس با آب متورم می‌شود، به‌طوری که می‌تواند تا ۱۰ برابر حجم اولیه خود افزایش یابد. این خاصیت باعث می‌شود تا یک مانع نفوذناپذیر ایجاد شود که از عبور مایعات و آلاینده‌ها جلوگیری کند. ژئوتکستایل‌ها نیز نقش محافظتی و ساختاری دارند و از شسته‌شدن بنتونیت در طول زمان جلوگیری می‌کنند.
انواع مختلفی از GCL وجود دارد که بر اساس نوع لایه‌های ژئوسنتتیک و روش اتصال آنها طبقه‌بندی می‌شوند؛ در ادامه این بخش انواع جی سی ال را معرفی کرده‌ایم:
- GT-GCL : این محصول از دو لایه ژئوتکستایل با بنتونیت در میان آنها که از طریق دوخت، پانچ سوزنی یا چسب به هم متصل شده‌اند، تشکیل شده است.
- GM-GCL : این محصول متشکل از یک لایه ژئوممبران و یک لایه بنتونیت است که با چسب‌های غیرآلاینده به هم متصل شده‌اند.
ضخامت معمول GCL بین ۵ تا ۱۲ میلی‌متر است و به‌دلیل ساختار پیش‌ساخته و عملکرد بالا، جایگزین مناسبی برای لایه‌های خاکی متراکم سنتی در بسیاری از پروژه‌ها هستند.
تاریخچه استفاده از جی سی ال (GCL)
مفهوم اولیه GCL به دهه ۱۹۶۰ بازمی‌گردد، زمانی که آرتور جی. کلم (Arthur G. Clem) در سال ۱۹۶۲ پتنتی برای پانل‌های ضد رطوبت پیش‌ساخته ثبت کرد که بنتونیت را با مقوای موج‌دار ترکیب می‌کرد. در سال ۱۹۸۲، او پتنت دیگری برای ساختاری شبیه به GCL امروزی ثبت کرد که شامل بنتونیت، چسب و ژئوتکستایل بود. در همان سال، شرکت Clem Environmental Corp تأسیس شد تا این اختراع را به تولید برساند.
استفاده از جی‌سی‌ال که به عنوان یکی از جدیدترین محصولات ژئوسنتتیک شناخته می‌شود، به اواخر دهه ۱۹۸۰ میلادی بازمی‌گردد. در آن زمان، پیشرفت‌های قابل‌توجهی در زمینه مواد ژئوسنتتیک رخ داد که باعث شدند تا مصالح نوینی مانند ژئوتکستایل‌ها، ژئوممبران‌ها و جی‌سی‌ال‌ها طراحی و تولید شوند. GCL به عنوان یک لایه رسی ژئوسنتتیک با توانایی نفوذپذیری بسیار پایین، جایگزینی مناسب برای خاک‌های رسی متراکم در سیستم‌های مهار نشت به شمار می‌آید.
با افزایش نگرانی‌های زیست‌محیطی و قوانین سختگیرانه‌تر در زمینه دفن پسماندها و مدیریت منابع آب، GCL جایگاه مهم‌تری در پروژه‌های عمرانی و محیط‌زیستی یافتند. امروزه جی‌سی‌ال‌ها در کنار سایر محصولات ژئوسنتتیک نقش کلیدی در ساخت سدها، دفن‌گاه‌های زباله، کانال‌های آبیاری و دیگر سازه‌های مهندسی دارند که نیاز به کنترل نشت و حفاظت محیط‌زیست را برآورده می‌کنند.
جی سی ال چه کاربردی دارد؟ (Applications of GCL)
لایه‌های رسی ژئوسنتتیک (GCLs) به‌عنوان یک سیستم مهارکننده نشت با عملکرد بالا، در طیف وسیعی از پروژه‌های مهندسی مورد استفاده قرار می‌گیرند. این کاربردها عمدتاً در پروژه‌هایی است که کنترل مهاجرت مایعات، گازها و آلاینده‌ها ضروری است. از جمله کاربردهای رایج GCL عبارت‌اند از:
محل‌های دفن زباله (Landfills)
از این محصول به‌عنوان بخشی از سیستم عایق‌کاری زیرین و رویی برای جلوگیری از نشت شیرابه به خاک و آب‌های زیرزمینی استفاده می‌شود. ضمن اینکه GCLها معمولاً همراه با ژئوممبران‌ها استفاده می‌شوند تا یک لایه مرکب (composite liner) ایجاد کنند.م طالعات نشان داده‌اند که ترکیب ژئوممبران باGCL نشت را تا چندین مرتبه بهتر از خاک رس متراکم کنترل می‌کند.
مخازن نگهداری مایعات صنعتی یا شیمیایی
در ساخت مخازن ذخیره‌سازی سوخت، مواد شیمیایی یا پساب صنعتی به‌کار می‌روند و به عنوان یک لایه محافظ در برابر نشت در کف و دیواره‌های حوضچه‌ها عمل می‌کنند.
کانال‌ها و سدهای خاکی (Hydraulic Works)
از نشت آب در بستر کانال‌ها، سدها یا دریاچه‌های مصنوعی جلوگیری کرده و جایگزینی سریع و اقتصادی به جای آسترهای خاک رس سنتی، مخصوصاً در مناطق کم‌منبع رس طبیعی هستند.
تونل‌ها و سازه‌های زیرزمینی
در پروژه‌هایی مثل مترو، زیرگذر یا پارکینگ‌های زیرزمینی برای جلوگیری از نفوذ آب زیرسطحی کاربرد دارند و به عنوان عایق آبی در اطراف دیواره‌های بتنی عمل می‌کنند.
معادن (Mining Applications)
در حوضچه‌های لیچینگ (heap leach pads)، حوضچه‌های ته‌نشینی، مخازن آب فرآوری‌شده استفاده می‌شوند و مقاومت خوبی در برابر محلول‌های اسیدی یا بازی که در فرآیندهای معدنی ایجاد می‌شوند، دارند.
پروژه‌های زیست‌محیطی
در بازیابی اراضی آلوده (land remediation) و کنترل آلودگی ناشی از صنایع شیمیایی یا پالایشگاه‌ها استفاده می‌شوند.
توجه داشته باشید که GCLها در بسیاری از این کاربردها جایگزین خاک‌های رس متراکم سنتی شده‌اند، زیرا به راحتی حمل، نصب و کنترل می‌شوند و عملکردی مشابه یا حتی بهتر ارائه می‌دهند.
مزایای GCL کدام‌اند؟ (Advantages of GCL)
همانطور که قبلا هم به آن اشاره کردیم، جی‌سی‌ال به عنوان یکی از محصولات ژئوسنتتیک شناخته می‌شود که مزایای زیادی نسبت به روش‌های سنتی آب‌بندی و دیگر انواع محصولات ژئوسنتتیک دارد. این مزایا باعث شده است تا GCL در بسیاری از پروژه‌های مهندسی و محیط‌زیستی به عنوان گزینه‌ای مقرون‌به‌صرفه و کارآمد شناخته شود. از جمله مزایای این محصول عبارت‌اند از:
عملکرد هیدرولیکی بسیار بالا
- نرخ نشت بسیار پایین در مقایسه با رس متراکم.
- در آزمایش‌های مستقل، نرخ نفوذ GCLها تا ۱۰۰ برابر کمتر از لایه‌های خاک رس سنتی گزارش شده است.
سهولت حمل و نصب
- به‌صورت رول‌های پیش‌ساخته ارائه می‌شود که به‌راحتی قابل حمل با کامیون هستند.
- سرعت نصب بالا در مقایسه با اجرای لایه‌های خاکی سنتی.
- کاهش چشمگیر زمان و هزینه پروژه.
سازگاری با اشکال مختلف زمین
- GCL می‌تواند با پستی و بلندی‌های سطح زمین تطبیق پیدا کند.
- در شیب‌های زیاد نیز قابل نصب است، مخصوصاً نوع needle-punched که مقاومت برشی بالایی دارد.
کاهش ضخامت کل سیستم عایق
- به‌جای استفاده از لایه‌های ضخیم خاک رس، می‌توان با چند میلی‌متر GCL عایق‌بندی کرد.
- مفید در مکان‌هایی با محدودیت فضایی (مثلاً پروژه‌های شهری یا نزدیک به سطح آب زیرزمینی).
پایداری و طول عمر بالا
مطالعات دوام‌سنجی (durability testing) نشان داده است که GCLها می‌توانند بیش از ۱۰۰ سال عملکرد خود را حفظ کنند.
کاهش ریسک اجرایی
- کیفیت یکنواخت در کل پروژه به دلیل تولید صنعتی.
- کاهش وابستگی به شرایط آب‌وهوایی هنگام نصب (برخلاف خاک‌ریزی که نیاز به رطوبت و تراکم خاص دارد).
معایب GCL کدام‌اند؟ (Disadvantages of GCL)
با وجود مزایای فراوان، GCLها نیز محدودیت‌ها و نقاط ضعفی دارند که در طراحی و اجرای پروژه‌ها باید در نظر گرفته شوند. در ادامه به طور کامل بررسی کرده‌ایم که معایب جی سی ال چیست .
حساسیت به شرایط رطوبتی محیط
خشک شدن بنتونیت باعث کاهش شدید خاصیت آب‌بندی می‌شود. اگر GCL قبل از پوشانده‌شدن در معرض نور خورشید یا باد شدید قرار گیرد، ممکن است بنتونیت خشک و غیرفعال شود. همچنین پوشش سریع پس از نصب برای جلوگیری از خشک‌شدن یا فرسایش سطحی بنتونیت الزامی است.
کاهش عملکرد در تماس با آب شور یا شیمیایی
بنتونیت سدیمی در تماس با محلول‌های دارای نمک یا فلزات سنگین ممکن است خاصیت تورمی خود را از دست بدهد. همچنین در تماس با آب دریا، محلول‌های بازی یا اسیدی می‌تواند نفوذپذیری GCL را افزایش دهد. ضمن اینکه ممکن است در پروژه‌ای استفاده از بنتونیت اصلاح‌شده شیمیایی (مثلاً بنتونیت کلسیمی یا ارگانیک) لازم باشد، ولی در این صورت هزینه‌ها را بالا می‌برد.
حساسیت به آسیب مکانیکی
رول‌های GCL در حین حمل‌ونقل یا نصب ممکن است پاره شوند یا دچار خراش شوند. همچنین ضخامت پایین GCL (معمولاً ۵-۱۰ میلی‌متر) باعث می‌شود در برابر فشار یا سوراخ شدن آسیب‌پذیر باشند. ضمن اینکه باید این محصول را روی بستر صاف و بدون مصالح تیز (مانند سنگ‌ریزه) نصب کرد و لایه‌های حفاظتی مناسب در بالا و پایین آن قرار گیرد.
مقاومت برشی محدود در برخی مدل‌ها
در پروژه‌هایی با شیب زیاد (مثلاً دفن‌گاه‌ها یا سدهای شیب‌دار)، اگر GCL نوع دوخت‌خورده needle-punched نباشد، احتمال دارد دچار لغزش شود. همچنین لازم است تا اتصال مکانیکی بین لایه‌های ژئوتکستایل برای ایجاد مقاومت برشی داخلی مناسب، ایجاد شود.
هزینه‌های وابسته به شرایط خاص پروژه
در صورتی‌که به نوع خاصی از بنتونیت نیاز باشد (مثلاً مقاوم در برابر مواد شیمیایی)، احتمال آنکه هزینه‌ها افزایش یابد، وجود دارد. و اینکه احتمال دارد حمل GCL در پروژه‌هایی با دسترسی سخت یا آب‌وهوای مرطوب، افراد را با چالش مواجه کند.
نکات نصب و نگهداری جی سی ال (Installation & Maintenance Considerations)
نصب صحیح GCL برای حفظ عملکرد درازمدت آن حیاتی است. دستورالعمل‌های فنی شرکت‌های تولیدکننده باید دقیقاً دنبال شوند. در ادامه مهم‌ترین نکات اجرایی را مرور می‌کنیم:
آماده‌سازی بستر
- سطح زیر GCL باید صاف، متراکم، عاری از سنگ، ریشه و زباله باشد.
- شیب‌دهی مناسب برای جلوگیری از جمع شدن آب زیر لایه.
- استفاده از لایه‌های محافظ (مانند ژئوتکستایل غیر بافته) در زیر GCL برای جلوگیری از سوراخ شدن.
انبارش در محل پروژه
- رول‌ها باید در مکان سرپوشیده یا با پوشش محافظ نگهداری شوند.
- در برابر تابش مستقیم خورشید، باران یا باد محافظت شوند.
- رول‌ها در جهت صحیح باز شوند (معمولاً برچسب روی رول جهت را مشخص می‌کند).

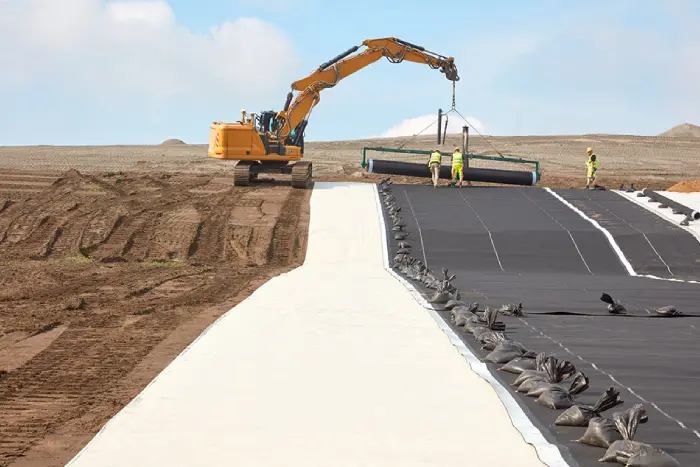

روش نصب
- رول‌های GCL باید با هم‌پوشانی (overlap)مناسب پهن شوند (معمولاً ۳۰-۴۰ سانتی‌متر).
- محل هم‌پوشانی‌ها می‌تواند با بنتونیت پودر شده تقویت شود.
- استفاده از وزنه یا میخ موقت برای تثبیت موقعیت در هنگام نصب در شیب.
پوشش‌دهی سریع پس از نصب
- برای جلوگیری از خشک‌شدن، بادبردگی یا شسته شدن بنتونیت، لازم است بلافاصله با خاک یا مصالح محافظ پوشانده شود.
- در پروژه‌های بزرگ، زمان‌بندی نصب باید با برنامه‌ریزی دقیق و گام‌به‌گام انجام شود.
کنترل کیفیت و آزمایش‌های میدانی
- انجام بازرسی بصری برای بررسی وجود پارگی، چروک یا نشت.
- نمونه‌برداری از رول‌ها برای تست نفوذپذیری در صورت نیاز.
- مستندسازی دقیق از روند نصب برای پیگیری در مراحل بعدی پروژه.
نگهداری بلندمدت
- در شرایط خاص، بررسی‌های دوره‌ای از سازه‌هایی که GCL دارند ممکن است لازم باشد (مثلاً در پروژه‌های زیست‌محیطی).
- معمولاً GCL نیاز به تعمیر و نگهداری ندارد، مگر در شرایطی که در معرض آسیب مکانیکی یا شیمیایی شدید قرار گیرد.
جمع‌بندی
در این مقاله مفصل توضیح دادیم جی سی ال چیست . لایه‌های رسی ژئوسنتتیک (GCL) که به‌عنوان یکی از مؤثرترین مواد مهندسی برای کنترل نشت و محافظت زیست‌محیطی، جایگاه ویژه‌ای در پروژه‌های عمرانی، صنعتی و زیست‌محیطی یافته‌اند.
هرچند عملکرد هیدرولیکی بالا، نصب آسان، تطبیق با شرایط متنوع و دوام طولانی، جایگزینی مناسب برای خاک‌های رس متراکم در بسیاری از پروژه‌ها هستند؛ محدودیت‌هایی نظیر حساسیت به مواد شیمیایی، آسیب‌پذیری مکانیکی و وابستگی به اجرای دقیق نیز در استفاده آنها ممکن است ایجاد شود.
