در ساخت و سازهای زیرزمینی، سدسازی، مخازن بتنی، تونل‌ها و سایر پروژه‌های عمرانی که در معرض فشار هیدرواستاتیک قرار دارند، یکی از چالش‌های اساسی، کنترل و جلوگیری از نفوذ آب به درون سازه‌ها است. وقتی آب به درزها در محل درزهای انبساطی یا اجرایی نفوذ کند، باعث تخریب تدریجی سازه، خوردگی آرماتورها، کاهش دوام و افزایش هزینه‌های نگهداری خواهد شد. در این میان، واتر استاپ (Waterstop) که به آن درزگیر یا آب‌بند هم گفته می‌شود به عنوان یکی از مؤثرترین و پرکاربردترین مصالح آب‌بندی، نقشی کلیدی در افزایش دوام سازه‌ها ایفا می‌کند.
این محصول در محل درزهای سرد و انبساطی قرار گرفته و مانع از عبور آب به درون سازه می‌شوند. انتخاب صحیح نوع درزگیر، طراحی دقیق محل قرارگیری و اجرای اصولی آن، از پیش‌نیازهای تضمین عملکرد بلندمدت سازه‌های در تماس با آب به شمار می‌روند. در ادامه ضمن آنکه مفصل‌تر توضیح می‌دهیم واتر استاپ چیست؛ اطلاعات بیشتری در مورد آن ارائه کرده‌ایم.
واتر استاپ چیست؟ انواع آن کدام‌اند؟
واتر استاپ یا نوار آب‌بند (درزگیر)، نوارهایی از جنس پلی‌وینیل کلراید (PVC)، لاستیک، بنتونیت یا ترموپلاستیک الاستومر هستند؛ این نوارها ماده‌ای انعطاف‌پذیر و مقاوم در برابر فشار آب هستند که در محل درزهای اجرایی یا انبساطی سازه‌های بتنی قرار می‌گیرند تا از نفوذ یا نشت آب از این نواحی جلوگیری کنند. عملکرد اصلی این محصول، ایجاد مانعی فیزیکی و شیمیایی برای آب است، به گونه‌ای که هر نوع مسیر نفوذ را به واسطه شکل، جنس و موقعیت خود قطع می‌کند.
در انتخاب نوع واتر استاپ باید فاکتورهایی همچون نوع درز (انبساطی یا اجرایی)، فشار آب مورد انتظار، نوع سازه، شرایط محیطی، و نحوه اجرا مورد بررسی دقیق قرار گیرد. این انتخاب، مستقیماً بر دوام و عملکرد آب‌بندی سازه اثرگذار است و باید توسط مهندسان مجرب و با استفاده از مشخصات فنی معتبر انجام شود. واتر استاپ‌ها بر اساس نوع عملکرد، نحوه نصب و متریال به دسته‌های مختلفی تقسیم می‌شوند که در ادامه مفصل آنها را بررسی کرده‌ایم:
انواع واتر استاپ از نظر محل قرارگیری:
واتر استاپ میانی (Central Waterstop)
این درزگیر در میانه ضخامت بتن قرار می‌گیرد. مخصوص درزهای انبساطی و سرد است و اغلب در دیوارهای حائل، مخازن و تونل‌ها استفاده می‌شود. مهم‌تر اینکه عملکرد دوطرفه در برابر فشار آب از هر دو سمت دارد.

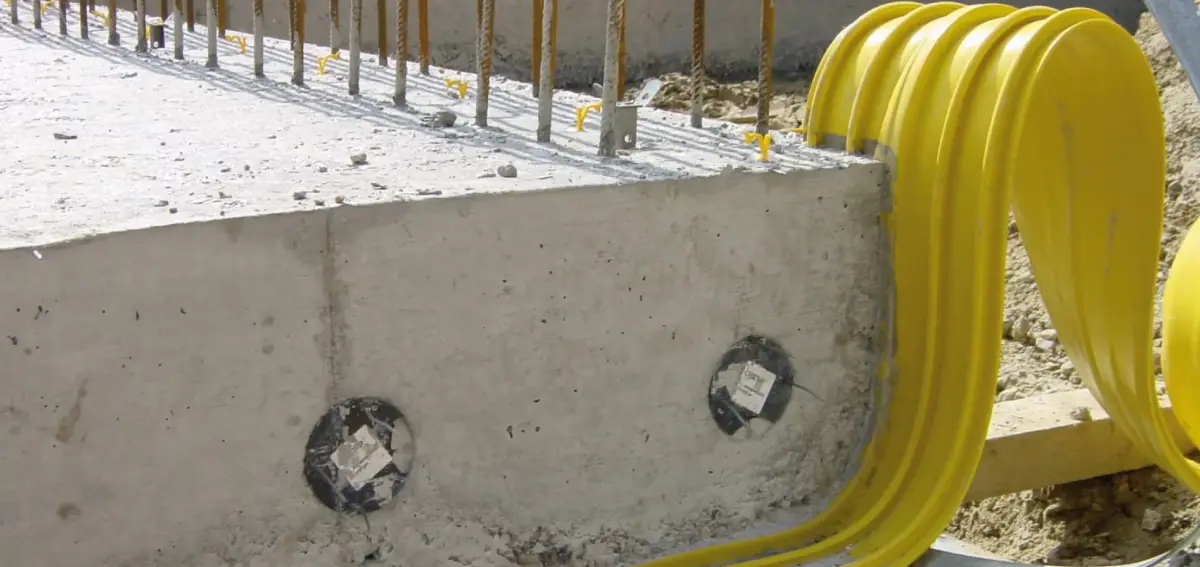

واتر استاپ سطحی (External Waterstop)
در لبه یا روی سطح بتن اجرا می‌شود و بیشتر در فونداسیون‌ها، کف‌ها و محل‌های اتصال کف به دیوار کاربرد دارد. هرچند اجرا و نصب آسان‌تری دارد، اما در برابر آسیب کمتر مقاوم است.
انواع واتر استاپ بر اساس جنس:
واتر استاپ PVC (Polyvinyl Chloride)
رایج‌ترین نوع در پروژه‌های عمرانی است و مقاومت شیمیایی و انعطاف‌پذیری بالایی دارد. همچنین قابلیت جوش حرارتی در محل پروژه از ویژگی‌های آن است.

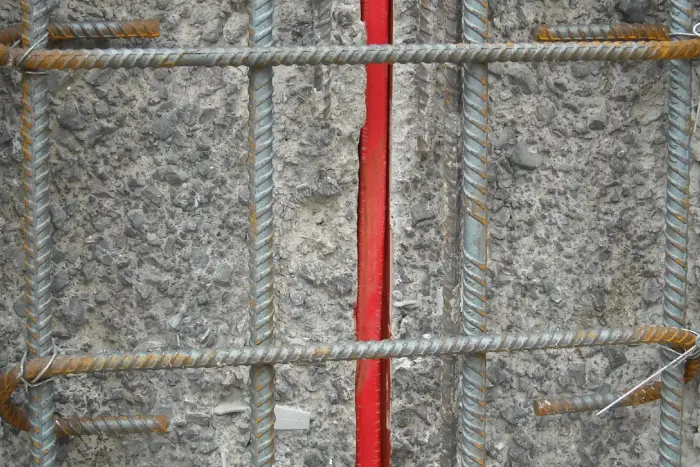

واتر استاپ بنتونیتی
واتر استاپ بنتونیتی از بنتونیت سدیم تشکیل شده و در تماس با آب متورم می‌شود. علاوه بر خاصیت فیزیکی تورم، خاصیت شیمیایی آن در پرکردن ترک‌های ریز نیز مؤثر است. برای آب‌بندی درزهای سرد و نقاطی با احتمال نشت تدریجی مناسب است. خاصیت خودآب‌بندی دارد و بدون نیاز به جوشکاری نصب می‌شود.
واتر استاپ TPV یا TPE (Thermoplastic Vulcanizates/Elastomers)
مقاومت دمایی و شیمیایی بالایی دارد. دوام طولانی‌تری نسبت به PVCدارد و برای استفاده در پروژه‌هایی با شرایط محیطی خاص مانند فاضلاب یا مواد شیمیایی مناسب است.

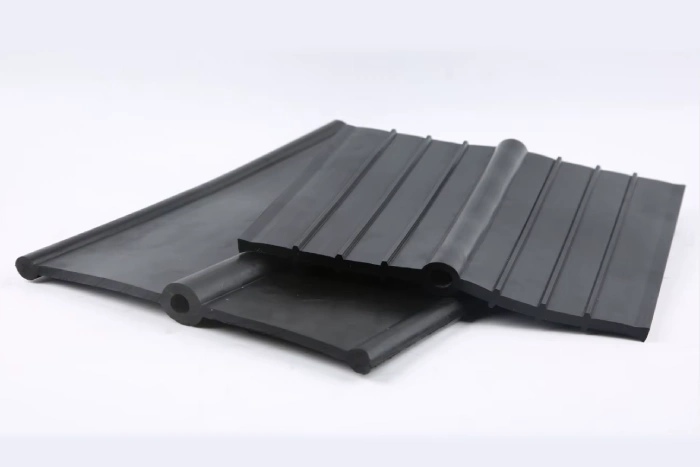

واتر استاپ لاستیکی (Rubber)
بسیار مقاوم در برابر سایش و فشار است. گزینه مناسبی برای سدها، تونل‌ها و سازه‌های عظیم است. هرچند سختی و انعطاف متعادلی دارد؛ اما نصب آن دشوارتر است.
تقسیم‌بندی بر اساس شکل هندسی:
واتر استاپ با مغزی تخت (Flat Web)
این نوع آب‌بند، بخش میانیِ صاف و بدون برجستگی دارد. از آن معمولاً برای درزهای اجرایی (یعنی محل‌هایی که بتن‌ریزی در چند مرحله انجام می‌شود) استفاده می‌شود. عملکرد آن ساده و عمومی است، یعنی برای شرایط خاص طراحی نشده و در اغلب پروژه‌ها کاربرد دارد. این نوع برای شرایط بدون فشار یا فشار کم مناسب‌تر است، نه فشارهای بالا.
واتر استاپ با مغزی حباب‌دار یا تقویتی (Ribbed with Bulb)
دارای یک یا چند لبه برجسته یا حباب در وسط است و برای جبران حرکات درزهای انبساطی مناسب است.
واتر استاپ‌های دارای باله‌های نگهدارنده یا قلاب‌دار (Anchored)
واتر استاپ‌های قلاب‌دار با داشتن باله یا زائده، در بتن محکم‌تر گیر می‌کنند تا آب‌بندی مؤثرتری داشته باشند.
واتر استاپ چه کاربردی دارد؟
همانطور که متوجه شدید، یکی از اجزای کلیدی در طراحی سیستم‌های آب‌بند در سازه‌های بتنی به شمار می‌روند و حضور آنها در پروژه‌هایی که در معرض فشار هیدرواستاتیک هستند، حیاتی است. کاربری اصلی آنها جلوگیری از نشت آب از طریق درزهای اجرایی و انبساطی است، اما این عملکرد در قالب سناریوهای گوناگون در پروژه‌های عمرانی نمود پیدا می‌کند:
مخازن بتنی آب و فاضلاب
در سازه‌هایی مانند تصفیه‌خانه‌ها، مخازن ذخیره آب شرب یا پساب صنعتی، نشت‌پذیری بتن می‌تواند باعث آلودگی منابع یا اتلاف منابع آب شود. واتر استاپ، خط اول دفاعی در برابر این نفوذ است.
سدها و تونل‌ها
در سازه‌های عظیمی که در معرض فشار زیاد آب قرار دارند، درزهای انبساطی امری اجتناب‌ناپذیر است. استفاده از واتر استاپ در این نقاط، مانع از عبور تدریجی آب و متعاقباً آسیب به ساختار اصلی می‌شود.
فونداسیون‌های زیرسطحی و دیوارهای حائل
در مناطقی با سطح آب زیرزمینی بالا یا خاک مرطوب، آب می‌تواند از طریق فونداسیون به داخل سازه نفوذ کند. واتر استاپ در لبه فونداسیون و درز اتصال دیوارها با کف نقش مهمی در آب‌بندی کامل ایفا می‌کند.
استخرها و حوضچه‌های صنعتی
فشار دینامیک آب در استخرها نیازمند استفاده از سیستم‌های آب‌بند دقیق است. اجرای واتر استاپ در محل درز کف و دیوار و بین قطعات بتنی مجزا، کارایی و ایمنی را تضمین می‌کند.
دیوارهای زیرزمین و پارکینگ‌های طبقاتی
در ساختمان‌هایی که دارای زیرزمین یا طبقات منفی هستند، جلوگیری از نفوذ آب زیرزمینی یا روان‌آب‌های سطحی اهمیت بالایی دارد. واتر استاپ‌ها در این قسمت‌ها مکمل سایر سیستم‌های عایق مانند ممبران‌ها و ژئوتکستایل‌ها هستند.
کاربری‌های خاص صنعتی
در محیط‌هایی که سیالات خورنده (اسیدها، قلیاها، مواد شیمیایی) وجود دارد، واتر استاپ‌های خاص (مانند TPV یا لاستیکی مقاوم به شیمیایی) جهت ممانعت از نشت و تخریب سازه به کار می‌روند.
نکته‌ای که باید درنظر گرفت این است که کاربرد واتر استاپ‌ها محدود به آب‌بندی ساده نیست، بلکه به‌عنوان یک راهکار مهندسی جامع، از بروز پدیده‌هایی مانند خوردگی آرماتورها، نشست سازه و کاهش عمر مفید جلوگیری می‌کند. نقش آن به‌ویژه در پروژه‌های حیاتی با حساسیت ایمنی بالا، بسیار پررنگ است.
انواع واتر استاپ را بشناسید
در این بخش، جزئیات بیشتری از تقسیم‌بندی واتر استاپ‌ها با تمرکز بر ویژگی‌های فنی و کاربردی هر نوع آورده می‌شود:

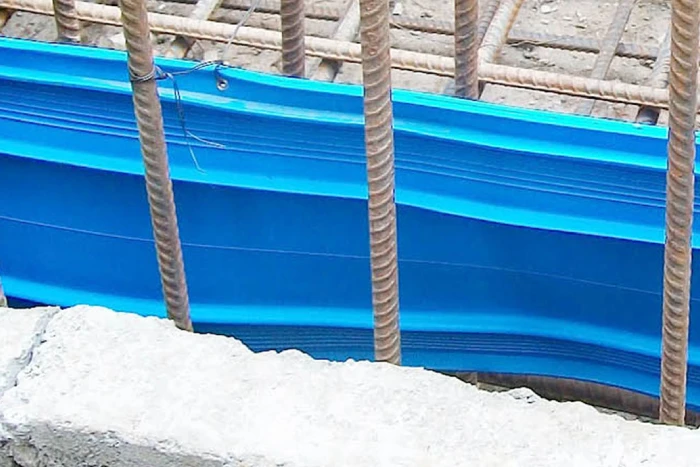

واتر استاپ PVC
- رایج‌ترین گزینه در پروژه‌های ساختمانی و عمرانی عمومی.
- انعطاف‌پذیر، مقاوم در برابر آب، محیط قلیایی بتن، و اکثر مواد شیمیایی رایج.
- قابلیت اتصال حرارتی در محل پروژه (با دستگاه جوش خاص).
- مقرون‌به‌صرفه و در ابعاد متنوع.
توجه داشته باشید که استفاده از واتر استاپ‌های PVC در دماهای پایین ممکن است با کاهش انعطاف‌پذیری همراه باشد.
واتر استاپ بنتونیتی
- از نوع خود-آب‌بند یا Swelling است.
- متشکل از خاک رس بنتونیت که در تماس با آب منبسط می‌شود و درز را می‌بندد.
- مناسب برای درزهای سرد یا ترک‌های موئین.
- نصب ساده با چسب، اما نیازمند مراقبت از رطوبت قبل از بتن‌ریزی.
توجه داشته باشید که در مناطقی که پیش از بتن‌ریزی بارندگی یا رطوبت شدید وجود دارد، انبساط زودهنگام می‌تواند عملکرد نهایی را کاهش دهد.
واتر استاپ لاستیکی (Rubber Waterstop)
- مقاومت مکانیکی بالا، مناسب برای فشارهای شدید هیدرواستاتیک.
- عملکرد پایدار در محیط‌های خشن مانند سدها، مخازن نفتی، کانال‌ها و تونل‌های عمیق.
- عمر مفید بالا اما هزینه و سختی اجرای بیشتر.
- واتر استاپ TPV / TPE
- ترموپلاستیک‌های اصلاح‌شده با خواص لاستیکی.
- ترکیب مقاومت شیمیایی، انعطاف‌پذیری و جوش‌پذیری.
- مقاوم در برابر دمای بالا، UV و مواد خورنده.
- کاربرد در صنایع خاص مانند پتروشیمی یا نیروگاه‌ها.
واتر استاپ‌های کامپوزیتی
- ترکیبی از چند ماده (مثلاً PVC+بنتونیت یا PVC+لاستیک).
- بهینه‌سازی خواص برای شرایط خاص یا عملکرد دوگانه. مثلاً ترکیب خاصیت تورم بنتونیت با انعطاف‌پذیری PVC برای عملکرد مضاعف در شرایط سخت
- هنوز در ایران کمتر رایج ولی در پروژه‌های خاص اروپایی/آسیایی در حال گسترش.
واتر استاپ‌های فلزی
- کمتر مورد استفاده به دلیل سختی اجرا.
- در گذشته در برخی از سازه‌های نظامی یا خاص کاربرد داشته‌اند.
- امروزه جای خود را به گزینه‌های انعطاف‌پذیرتر داده‌اند.

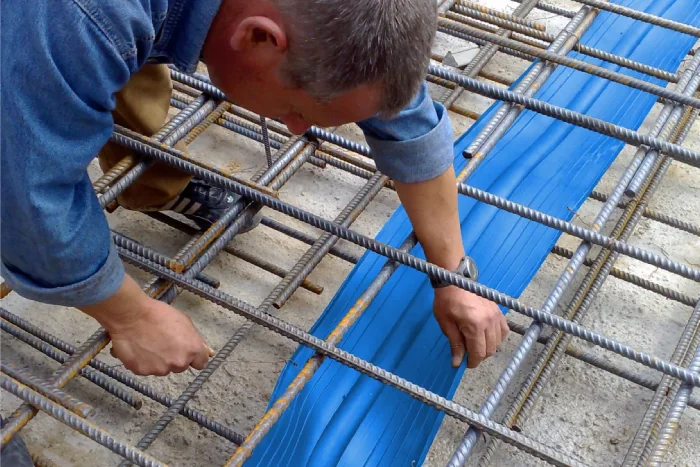

چگونه واتر استاپ را اجرا کنیم؟
اجرای موفق واتر استاپ نیازمند دقت بالا در نصب و تطابق کامل با نقشه‌های اجرایی است. مراحل اصلی به‌صورت خلاصه به شرح زیر است:
- انتخاب محل مناسب نصب: معمولاً در درزهای انبساطی، اجرایی، محل اتصال دیوار به کف یا عبور لوله‌ها از بتن.
- نصب قبل از بتن‌ریزی: در واتر استاپ‌های میانی، نوار باید در مرکز ضخامت بتن و کاملاً صاف، بدون تاب یا کشش مهار شود.
- اتصال نوارها: با جوش حرارتی استاندارد انجام می‌شود؛ چسب یا دوخت مکانیکی قابل قبول نیست.
- برای انواع سطحی یا بنتونیتی: سطح بتن باید خشک و تمیز باشد. نصب با چسب مخصوص یا میخ انجام می‌شود. مراقب رطوبت قبل از بتن‌ریزی باشید.
- کنترل نهایی: پیش از بتن‌ریزی، صحت محل نصب، جوش‌ها و فیکس شدن کامل نوار باید تأیید شود.
اجرای واتر استاپ چه مزایایی دارد؟
استفاده صحیح و اصولی از واتر استاپ، مزایای فنی و اقتصادی قابل توجهی برای پروژه‌های عمرانی دارد. در ادامه به مهم‌ترین مزایا اشاره می‌کنیم:
- افزایش عمر سازه: جلوگیری از نفوذ آب، خوردگی آرماتورها و ترک‌های ساختاری.
- کاهش هزینه‌های نگهداری: پیشگیری از نشت، تعمیرات و آب‌بندی ثانویه.
- ایمنی بیشتر در درزهای انبساطی: عملکرد هم‌زمان در کنترل جابجایی و آب‌بندی.
- سازگاری با شرایط خاص محیطی: مقاومت در برابر فشار، مواد خورنده، دما و UV.
- قابل ترکیب با سیستم‌های آب‌بند دیگر: مانند غشاهای پلیمری یا پوشش‌های اپوکسی
معایب استفاده از واتر استاپ
هرچند واتر استاپ‌ها نقش حیاتی در آب‌بندی سازه‌ها دارند، اما در صورت طراحی یا اجرای نادرست، می‌توانند با چالش‌هایی همراه شوند:
وابستگی به اجرای دقیق: نصب نادرست باعث از کار افتادن کامل سیستم می‌شود.
محدودیت‌های محیطی: برخی انواع در دماهای پایین یا در تماس زودهنگام با آب عملکرد ضعیفی دارند.
نیاز به هماهنگی اجرایی: اجرای صحیح نیازمند دقت در قالب‌بندی، آرماتوربندی و بتن‌ریزی است.
دشواری در تعمیر پس از بتن‌ریزی: در صورت آسیب، دسترسی و ترمیم آن بسیار محدود و پرهزینه خواهد بود.
نکات و توصیه‌های مهم در اجرای واتر استاپ
برای اطمینان از عملکرد بهینه واتر استاپ، رعایت اصول فنی زیر الزامی است:
- انتخاب صحیح نوع واتر استاپ: با توجه به نوع درز (اجرایی یا انبساطی)، فشار آب، و شرایط محیطی.
- اتصالات حرفه‌ای: در واتر استاپ‌های PVC یا TPV، تنها جوش حرارتی استاندارد مورد قبول است.
- ثابت‌سازی دقیق: نوار واتر استاپ باید کاملاً صاف و بدون کشیدگی یا تاب، در محل تثبیت شود.
- پیشگیری از جابجایی حین بتن‌ریزی: باید از ویبره مستقیم روی واتر استاپ اجتناب شود.
- بازرسی پیش از بتن‌ریزی: انجام کنترل نهایی توسط تیم نظارت یا مشاور الزامی است.
جمع‌بندی
در پروژه‌های عمرانی که با بتن و آب سروکار دارند، واتر استاپ نه‌تنها یک ابزار فنی برای کنترل نشت آب، بلکه بخشی اساسی از طراحی سیستم‌های دوام‌محور محسوب می‌شود.
انتخاب نوع مناسب آب‌بند از جمله PVC، بنتونیتی، لاستیکی و… ، درک صحیح از محل کاربرد آن از جمله درز اجرایی، انبساطی یا در تماس با سیالات خاص، و اجرای دقیق و کنترل‌شده، همگی در تضمین عملکرد موفق نقش دارند.
اگرچه اجرای درزگیرها نیازمند دقت، زمان و هماهنگی میان تیم‌های اجرایی است، اما مزایای آن در بلندمدت ازجمله افزایش عمر سازه، کاهش هزینه‌های نگهداری و جلوگیری از آسیب‌های ساختاری، این سرمایه‌گذاری اولیه را توجیه‌پذیر می‌سازد.
در نهایت، در هر پروژه‌ای که پای آب در میان است، واتر استاپ باید نه‌تنها به‌عنوان یک محصول، بلکه به‌عنوان یک راهکار مهندسی استراتژیک دیده شود؛ راهکاری که در صورت بهره‌گیری صحیح، نقشی اساسی در پایداری، ایمنی و موفقیت بلندمدت سازه ایفا خواهد کرد.
