عمر مفید ژئوممبران

یکی از مهم‌ترین سؤالات هنگام انتخاب و طراحی سیستم‌های آب‌بندی این است که عمر مفید ژئوممبران چقدر است و تابش مستقیم خورشید چه تأثیری بر دوام آن دارد؟ پاسخ این سؤال یک عدد ثابت نیست. طول عمر ژئوممبران به عواملی مانند نوع پلیمر، فرمولاسیون مواد اولیه، ضخامت ورق، میزان و کیفیت کربن‌بلک و آنتی‌اکسیدان‌ها، دمای بهره‌برداری، شدت تابش خورشید، تماس با مواد شیمیایی، کیفیت نصب و جوشکاری و همچنین نمایان یا مدفون بودن ورق بستگی دارد. به همین دلیل، بیان عباراتی مانند «تمام ژئوممبران‌ها دقیقاً ۳۰ یا ۵۰ سال عمر می‌کنند» از نظر فنی صحیح نیست.

با این حال، ژئوممبران‌های پلی‌اتیلنی باکیفیت، به‌ویژه ژئوممبران HDPE، در صورت انتخاب صحیح، تولید استاندارد و اجرای اصولی می‌توانند برای مدت طولانی عملکرد خود را به‌عنوان یک سد نفوذناپذیر حفظ کنند.

منظور از عمر مفید ژئوممبران چیست؟

عمر مفید یا Service Life ژئوممبران مدت زمانی است که ورق می‌تواند تحت شرایط مشخص پروژه، عملکرد مورد انتظار خود را به‌عنوان یک لایه آب‌بند یا مانع انتقال سیال حفظ کند. بنابراین فقط سالم بودن ظاهری ورق معیار عمر مفید نیست. تغییر خواصی مانند مقاومت مکانیکی، ازدیاد طول، مقاومت در برابر ترک تنشی، میزان آنتی‌اکسیدان‌ها و در نهایت توانایی ژئوممبران در حفظ عملکرد مهندسی نیز اهمیت دارند. به همین دلیل در مطالعات دوام ژئوممبران معمولاً مجموعه‌ای از خواص فیزیکی، مکانیکی و شیمیایی مورد ارزیابی قرار می‌گیرد.

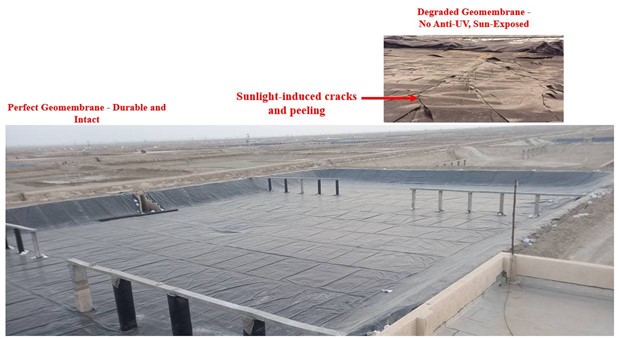

تفاوت عمر ژئوممبران نمایان و مدفون

یکی از مهم‌ترین عوامل تعیین‌کننده طول عمر ژئوممبران، نحوه قرارگیری آن در پروژه است. ژئوممبران‌ها را از این نظر می‌توان به دو گروه کلی تقسیم کرد:

ژئوممبران نمایان یا  Exposed

در این حالت بخشی یا تمام سطح ژئوممبران مستقیماً در معرض محیط قرار دارد. عوامل مؤثر شامل تابش فرابنفش خورشید، اکسیژن هوا، گرمایش ناشی از تابش خورشید، تغییرات دمای شب و روز، چرخه‌های گرما و سرما، باد، بارندگی، تنش‌های حرارتی و مکانیکی هستند. وجود همزمان UV، اکسیژن و دمای بالا می‌تواند فرایند پیرشدگی پلیمر را تسریع کند.

ژئوممبران مدفون یا  Non-Exposed

در پروژه‌هایی که ژئوممبران با خاک، بتن، مصالح محافظ یا دیگر لایه‌ها پوشانده می‌شود، تابش مستقیم UV حذف می‌شود. در چنین شرایطی مکانیزم‌های دیگری مانند دمای سرویس، اکسیداسیون، محیط شیمیایی، تماس با شیرابه یا سیالات، تنش‌های مکانیکی و ترک تنشی می‌توانند در طول زمان اهمیت بیشتری پیدا کنند. به همین دلیل عمر یک ژئوممبران مدفون و یک ژئوممبران کاملاً نمایان را نمی‌توان با یک عدد یکسان ارزیابی کرد.اما به طور قاطع میتوان گفت که عمر ژئوممبران‌های مدفون بسیار بیشتر از ژئوممبران‌های نمایان است.

ژئوممبران چند سال عمر می‌کند؟

برای عمر مفید ژئوممبران نمی‌توان یک عدد قطعی و قابل تعمیم به همه محصولات و پروژه‌ها اعلام کرد. مطالعات مختلف نشان داده‌اند که دوام ژئوممبران می‌تواند از چند دهه تا مدت بسیار بیشتری متغیر باشد. در یک مطالعه درباره دوام ژئوممبران‌های نمایان، پنج نوع ژئوممبران با روش پیرسازی شتاب‌یافته بررسی شدند. نیمه‌عمرهای برون‌یابی‌شده در دمای ۲۰ درجه سانتی‌گراد برای مواد مورد آزمایش در محدوده تقریبی ۴۷ تا ۹۷ سال قرار گرفت و ژئوممبران HDPE بالاترین مقدار را نشان داد. نکته مهم این است که نیمه‌عمر آزمایشگاهی به معنی ضمانت عمر واقعی محصول در یک پروژه نیست. این اعداد از آزمون‌های شتاب‌یافته و مدل‌سازی آزمایشگاهی به دست می‌آیند در صورتی که شرایط واقعی پروژه می‌تواند کمی متفاوت باشد.

در مورد ژئوممبران‌های HDPE مدفون نیز مطالعات آزمایشگاهی و مدل‌سازی‌های بلندمدت، برای برخی فرمولاسیون‌ها و در دماهای متعارف، عمرهایی بسیار بیشتر از ۱۰۰ سال پیش‌بینی کرده‌اند.

بنابراین بهتر است به جای پرسش «ژئوممبران دقیقاً چند سال عمر می‌کند؟» این سؤال مطرح شود که: ژئوممبران موردنظر تحت شرایط واقعی این پروژه چه میزان دوام خواهد داشت؟

چه عواملی عمر مفید ژئوممبران را تعیین می‌کنند؟

مهم‌ترین عوامل مؤثر بر طول عمر ژئوممبران عبارت‌اند از:

• نوع پلیمر و فرمولاسیون ژئوممبران
• کیفیت رزین مورد استفاده
• مقدار و نحوه توزیع کربن‌بلک
• نوع و مقدار آنتی‌اکسیدان‌ها و پایدارکننده‌ها
• ضخامت ژئوممبران
• دمای محیط و دمای سرویس
• میزان تابش UV
• مدت زمان نمایان بودن ژئوممبران
• تماس با مواد شیمیایی
• تنش‌های مکانیکی
• کیفیت جوشکاری و نصب
• آسیب‌های ایجادشده هنگام حمل و اجرا
• کیفیت بستر و لایه‌های محافظ

در نتیجه حتی دو ژئوممبران HDPE با ضخامت یکسان ممکن است به دلیل تفاوت فرمولاسیون یا شرایط بهره‌برداری، رفتار بلندمدت متفاوتی داشته باشند. اما در غالب موارد، ژئوممبران های HDPE عمر مفید های بالایی از خود نشان داده اند و در شرایط مختلف عملکرد خوبی را ثبت کرده اند.

نور خورشید چگونه باعث پیرشدگی ژئوممبران می‌شود؟

یکی از مهم‌ترین عوامل محیطی در ژئوممبران‌های نمایان، تابش فرابنفش یا UV است.

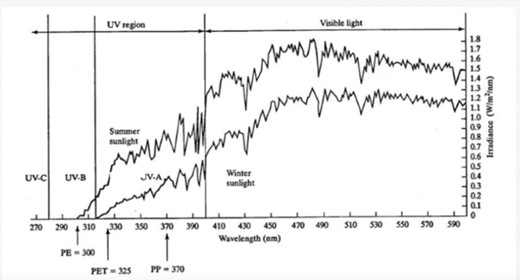

تابش فرابنفش خورشید معمولاً به سه بخش تقسیم می‌شود:

UV-A: محدوده تقریبی ۳۱۵ تا ۴۰۰ نانومتر را شامل می‌شود و بخش مهمی از تابش UV رسیده به سطح زمین را تشکیل می‌دهد.

UV-B: محدوده تقریبی ۲۸۰ تا ۳۱۵ نانومتر را شامل می‌شود. طول موج کوتاه‌تر به معنی انرژی فوتون بیشتر است و UV-B می‌تواند نقش مهمی در تخریب نوری بسیاری از مواد پلیمری داشته باشد.

UV-C: طول موجی کمتر از حدود ۲۸۰ نانومتر دارد و انرژی بالاتری دارد؛ اما تقریباً توسط جو زمین جذب می‌شود و در شرایط طبیعی تابش خورشید به سطح زمین نمی‌رسد. بنابراین در بررسی دوام ژئوممبران‌های نصب‌شده در فضای باز، عمدتاً UV-A و UV-B اهمیت دارند.

فوتواکسیداسیون ژئوممبران چیست؟

پلی‌اتیلن و ترکیبات موجود در آن می‌توانند در اثر تابش و حضور اکسیژن وارد مجموعه‌ای از واکنش‌های شیمیایی شوند که به آن‌ها Photo-oxidation یا فوتواکسیداسیون گفته می‌شود. ناخالصی‌ها، گروه‌های شیمیایی ایجادشده در فرایند تولید یا پیرشدگی و سایر گونه‌های جذب‌کننده نور می‌توانند در آغاز واکنش‌های فوتوشیمیایی نقش داشته باشند. در ادامه، رادیکال‌های آزاد، تشکیل شده و در حضور اکسیژن واکنش‌های زنجیره‌ای اکسیداسیون آغاز می‌شوند. در صورت پیشرفت این فرایند ممکن است تغییراتی مانند:

• شکست زنجیره‌های پلیمری
• ایجاد Cross-Linking در برخی شرایط
• تغییر وزن مولکولی
• کاهش شکل‌پذیری
• افزایش شکنندگی
• کاهش برخی خواص مکانیکی
• افزایش حساسیت به ترک

در ماده ایجاد شود.

اما ورق های ژئوممبران HDPE ، بدون محافظ در برابر این فرایند قرار نمی‌گیرند. در فرمولاسیون استاندارد این ورق‌ها از پایدارکننده‌هایی برای کند کردن این مکانیزم‌ها استفاده می‌شود. به همین دلیل با وجود این ورق ها میتوانند در شرایط سخت محیطی، عملکرد خود را برای دهه ها حفظ کنند.

نقش کربن‌بلک در افزایش مقاومت ژئوممبران در برابر U

یکی از مهم‌ترین مواد موجود در فرمولاسیون ژئوممبران HDPE، کربن‌بلک یا Carbon Black است. کربن‌بلک نقش مهمی در محافظت پلیمر در برابر تابش فرابنفش دارد. مطابق مشخصات  GRI-GM13، مقدار کربن‌بلک ژئوممبران HDPE استاندارد در محدوده ۲ تا ۳ درصد وزنی قرار دارد. البته تنها درصد کربن‌بلک مهم نیست، بلکه پراکنش و توزیع مناسب کربن‌بلک در ساختار ژئوممبران نیز اهمیت بسیار زیادی دارد. تجمع نامناسب ذرات کربن‌بلک یا توزیع ضعیف می‌تواند باعث ایجاد ناهمگنی در ورق شود.

آنتی‌اکسیدان‌ها چه نقشی در عمر ژئوممبران دارند؟

علاوه بر کربن‌بلک، در ژئوممبران‌های پلی‌اتیلنی از سیستم‌های آنتی‌اکسیدان و پایدارکننده نیز استفاده می‌شود. وظیفه این مواد، به تأخیر انداختن واکنش‌های اکسیداسیون پلیمر است. آنتی‌اکسیدان‌ها در طول زمان و تحت تأثیر عواملی مانند حرارت، تابش، اکسیژن، تماس با برخی سیالات و مواد شیمیایی مصرف یا از ساختار ماده خارج می‌شوند. به همین دلیل یکی از شاخص‌های مهم در ارزیابی دوام ژئوممبران Oxidative Induction Time  یا OIT است. OIT به زبان ساده شاخصی برای ارزیابی سطح پایداری آنتی‌اکسیدانی یک ماده در یک شرایط مشخص آزمایشگاهی است. با این حال OIT به‌تنهایی «عدد عمر ژئوممبران» نیست و نباید مثلاً مقدار مشخصی از OIT  مستقیماً به تعداد مشخصی سال عمر تبدیل شود.

تأثیر دما بر طول عمر ژئوممبران

دما یکی از عوامل بسیار مهم در پیرشدگی ژئوممبران است. به طور کلی افزایش دما سرعت بسیاری از واکنش‌های شیمیایی، از جمله واکنش‌های مرتبط با اکسیداسیون، را افزایش می‌دهد. به همین دلیل یک ژئوممبران با فرمولاسیون یکسان می‌تواند در یک محیط معتدل و یک محیط با دمای سرویس بسیار بالا، عمر متفاوتی داشته باشد. در ژئوممبران‌های نمایان باید علاوه بر دمای هوا، دمای واقعی سطح ورق تحت تابش خورشید نیز در نظر گرفته شود. همین موضوع یکی از دلایلی است که نمی‌توان تنها بر اساس مدت زمان قرارگیری در مقابل خورشید درباره عمر ورق قضاوت کرد.

آیا ضخامت ژئوممبران روی دوام آن تأثیر دارد؟

ضخامت یکی دیگر از پارامترهایی است که می‌تواند بر رفتار بلندمدت ژئوممبران اثرگذار باشد. حتی ASTM D7238 تأکید می‌کند که نتایج آزمون یک ضخامت از ژئوممبران را نمی‌توان بدون بررسی به ضخامت دیگری از همان فرمولاسیون تعمیم داد. بنابراین هنگام مقایسه نتایج تست UV یا مطالعات عمر مفید، باید ضخامت نمونه مورد آزمایش نیز مورد توجه قرار گیرد.

مقاومت ژئوممبران در برابر UV چگونه آزمایش می‌شود؟

برای بررسی مقاومت ژئوممبران‌های پلی‌الفینی در برابر تابش و شرایط محیطی از آزمون‌های شتاب‌یافته استفاده می‌شود. یکی از استانداردهای مهم در این زمینه ASTM D7238  است. در این روش، نمونه‌های ژئوممبران در یک دستگاه Weathering تحت تابش کنترل‌شده لامپ‌های UVA-340  و سیکل‌های رطوبتی قرار می‌گیرند. در آزمون مورد استفاده در  GRI-GM13، چرخه شامل:

• ۲۰ ساعت تابش UV در دمای ۷۵°C
• ۴ ساعت Condensation در دمای ۶۰°C است.

این چرخه‌ها بارها تکرار می‌شوند تا رفتار ماده در شرایط شتاب‌یافته مورد ارزیابی قرار گیرد.

آزمون ۱۶۰۰ ساعت UV در GRI-GM13 چه معنایی دارد؟

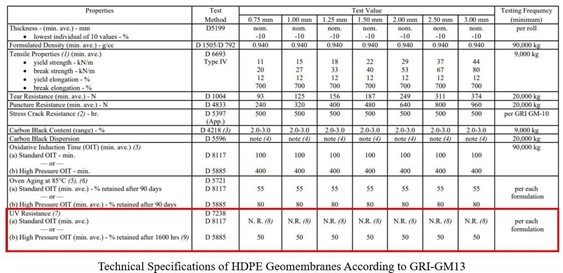

در مشخصات GRI-GM13 برای ژئوممبران HDPE، مقاومت UV با استفاده از ASTM D7238 ارزیابی می‌شود. یکی از معیارهای مهم این مشخصات، بررسی High Pressure OIT یا HP-OIT بعد از دوره UV است. برای ژئوممبران  HDPE، پس از ۱۶۰۰ ساعت تابش UV، حداقل ۵۰ درصد HP-OIT اولیه باید حفظ شده باشد. در مشخصات GRI-GM17 برای ژئوممبران LLDPE نیز معیار مربوط به حفظ HP-OIT بعد از UV در نظر گرفته شده است.اما نکته بسیار مهم این است:

۱۶۰۰ ساعت آزمون UV به معنی ۱۶۰۰ ساعت عمر واقعی یا معادل مستقیم تعداد مشخصی سال قرارگیری زیر آفتاب نیست.

این یک آزمون شتاب‌یافته برای ارزیابی و مقایسه مقاومت مواد و فرمولاسیون‌هاست. بنابراین تبدیل نتایج آزمون‌های شتاب‌یافته به عمر واقعی نیازمند مدل‌سازی، داده‌های بلندمدت و شناخت دقیق شرایط محیطی است.

HDPE برای استفاده در معرض آفتاب مناسب است؟

ژئوممبران HDPE به دلیل وجود کربن‌بلک، آنتی‌اکسیدان‌ها و سیستم پایدارکننده مناسب می‌تواند مقاومت قابل‌توجهی در برابر شرایط محیطی و UV داشته باشد. اما عبارت «مقاوم در برابر UV» به معنی مصونیت کامل و نامحدود در برابر پیرشدگی نیست. هر ماده پلیمری در طول زمان و تحت شرایط مشخص دچار تغییر می‌شود. هدف فرمولاسیون مناسب این است که سرعت این تغییرات تا حد امکان کاهش یافته و محصول برای مدت مورد انتظار پروژه عملکرد خود را حفظ کند. به طورکلی ژئوممبران های HDPE به دلیل ساختار و فرمولاسیون ویژه خود، میتوانند دهه ها عملکرد خود را در زیر آفتاب حفظ نمایند.

جمع‌بندی؛ عمر واقعی ژئوممبران به چه چیزی بستگی دارد؟

عمر مفید ژئوممبران را نمی‌توان با یک عدد ثابت برای تمام پروژه‌ها بیان کرد. ژئوممبران HDPE استاندارد به کمک کربن‌بلک، آنتی‌اکسیدان‌ها و سایر اجزای فرمولاسیون، مقاومت بالایی در برابر عوامل محیطی دارد؛ اما شرایط نمایان یا مدفون، دمای سرویس، تابش UV، ضخامت، محیط شیمیایی، تنش‌ها و کیفیت نصب همگی بر دوام نهایی تأثیرگذارند.

در ژئوممبران‌های نمایان، تابش UV، اکسیژن و افزایش دمای سطح از عوامل مهم پیرشدگی هستند. در ژئوممبران‌های مدفون، حذف تابش UV می‌تواند شرایط بسیار متفاوتی ایجاد کند و عواملی مانند دما، اکسیداسیون، محیط شیمیایی و تنش اهمیت بیشتری پیدا می‌کنند.

از این رو برای پروژه‌های حساس، انتخاب ژئوممبران صرفاً بر اساس قیمت یا یک ادعای کلی درباره تعداد سال عمر توصیه نمی‌شود. بررسی مشخصات فنی محصول، استانداردهای کنترل کیفیت و شرایط واقعی بهره‌برداری، مبنای مناسب‌تری برای انتخاب محصول است.

شرکت فرنام بسپار انواع ورق ژئوممبران HDPE و LLDPE را برای کاربردهای مختلف تولید می‌کند. برای انتخاب نوع و ضخامت مناسب ژئوممبران بر اساس شرایط پروژه می‌توانید با کارشناسان فنی فرنام بسپار در ارتباط باشید.
