یکی از بزرگترین چالشهایی که اکثر مهندسین عمران در هنگام ساختمانسازی با آن روبرو هستند، مجاورت آب در کنار سازههای مهندسی است. برای برطرفکردن این مشکل، باید به دنبال راهی بود تا آب از محل سازهها دور شود و بعد از ساخت، به آنها نفوذ نکند. در اصطلاح به دور کردن و هدایت آب از محل سازهها، زهکشی میگویند. در واقع زهکشی گود ساختمانی از نزدیکشدن و نفوذ آب به کف و دیوارههای گود جلوگیری میکند، در حالی که آببندی مانع از ورود آب به کف و دیوارههای گود ساختمان خواهد شد. در این مقاله از فرنام بسپار همراه ما باشید تا در مورد انواع زهکشی گود ساختمان و ضرورت استفاده از آن اطلاعات کاملی کسب کنید.
ضرورت استفاده از سیستم زهکشی گود ساختمانی در چیست؟
همان طور که اشاره کردیم یکی از مشکلات اصلی که اکثر سازندگان ساختمان در هنگام گودبرداری ساختمان ممکن است با آن مواجه شوند، نفوذ آب به بستر سازههای ساختمانی است که این آب ممکن است یا به صورت سطحی یا به صورت زیرزمینی باشد. زهکشی گود ساختمانی، با کنترل کردن جریان آب، مانع از ورود آب به دیوارهها و فوندانسیون سازهها میشود. از آن جایی که طراحی و به اجرا در آوردن زهکشی ساختمان یک فرآیند تخصصی است، باید توسط متخصصین کاملاً حرفهای و مجرب انجام شود. ضرورت اجرای زهکشی گود ساختمانی، به دلیل موارد زیر است:
- مانع از آسیب رساندن به سازه خواهد شد.
- باعث جلوگیری از تخریب و نشست فوندانسیونها میشود.
- باعث افزایش ظرفیت خاک زیر فوندانسیون میشود.
- باعث کاهش میزان هزینهها و زمان در پروژه خواهد شد.
- رفع خطرهای احتمالی ناشی از ورود آب به بستر گودبرداری
- پیشگیری از صدمههای احتمالی که ممکن است در زمان بهرهبرداری به وجود آیند.
معرفی انواع سیستم های زهکشی گود ساختمانی
سیستمهای زهکشی را معمولاً بر اساس میزان ورود دبی آب و شرایط هر پروژه، برای کنترل بهتر آب طراحی میکنند. تا به امروز از روشهای گوناگونی برای کنترل آب در هنگام گودبرداری و ساخت سازههای ساختمانی استفاده شده است که انتخاب هر روش، طبق شرایط پروژه متفاوت است. سیستم زهکشی گود ساختمانی را بر اساس نوع بهرهبرداری، به دو نوع سیستم زهکشی دائم و سیستم زهکشی موقت، تقسیمبندی میکنند که در ادامه توضیحات تکمیلتری را مشاهده میکنید:
سیستم زهکشی دائم
سیستم زهکشی دائم، سیستمی است که در کل مدت ساخت سازه، مورد بهرهبرداری و استفاده قرار میگیرد و از چاه مادر، عملیات پمپاژ آب صورت میگیرد تا سطح آبهای زیر زمینی به تراز مورد نظر برسند و ثابت شوند. به همین دلیل لازم است که زهکشی گود ساختمانی به صورت دائم، عملیات بازبینی، نگهداری و تعمیر پمپ آب و سیستم زهکش به صورت دورهای و مرتب انجام شود.
سیستم زهکشی موقت
بعد از اتمام گودبرداری و ساخت سازه در سیستم زهکشی موقت، پمپ آب در ارتباط با چاه مادر خاموش میشود تا دوباره آبهای زیر زمینی، به تراز اولیه خود بازگردند. انواع سیستمهای زهکشی گود ساختمانی عبارتاند از:
زهکشی سطحی زیر فونداسیون
سیستم زهکشی سطحی زیر فوندانسیون شاملایستگاه پمپاژ، پتوی زهکش بستر و کانالهای زهکش که با مصالح زهکش پر شدهاند، است.
زهکشی نیمه عمیق
سیستم زهکشی نیمه عمقی شامل چند عدد چاه به همراه گالری اتصال دهنده وایستگاه پمپاژ است. در این سیستم زهکشی، حفاری در بستر گود انجام میگیرد.
زهکشی عمیق
این سیستم شامل تعدادی چاه همراه با گالری اتصال دهنده آنها در ترازهای ارتفاعی متفاوت و ایستگاه پمپاژ است. در این سیستم، زهکشی عمیق حفاری در محیط پیرامون و پایینتر از گود انجام میگیرد. سیستم زهکش عمیق گودهای ساختمانی، خود به دو دسته زیر تقسیمبندی میشوند:
سیستم زهکش دارای چاههای عمیق
اگر در عمقهای خیلی پایینتر از کف تراز گود، به لایههایی برخورد شود که نفوذپذیری آن خیلی بالا است، به گونهای که بتوان با حفر چاه، آب را از آبخوان موضعی به لایههای زیرین منتقل کرد، قبل اینکه آب وارد گودبرداری یا سازه شود، میتوان از این روش استفاده کرد. قبل از شروع پروژه، شرایط انجام این روش توسط مطالعات ژئوتکنیک و بررسی سایر شرایط، مورد ارزیابی قرار میگیرد.
سیستم زهکش دارای چاه و گالری ارتباط دهنده
اگر در عمقهای پایینتر از کف تراز گود، به لایههای آبگذر برخورد نشود، یا به هر دلیل خاصی نتوان از روش اول استفاده کرد، از این روش استفاده میشود. این روش معمولاً شامل سه حالت چاه و گالری میانی، چاه و گالری تحتانی و چاه و گالری میانی و تحتانی، به صورت توام است.
تفاوت زهکشی گود و آببندی گود چیست؟
زهکشی گود ساختمانی با هدف جمعآوری، کنترل و هدایت آبهای زیرزمینی و آب نفوذی انجام میشود تا فشار هیدرواستاتیکی اطراف دیواره و کف گود کاهش پیدا کند. در این سیستم معمولاً از ژئوتکستایل، ژئوکامپوزیت زهکش، لولههای سوراخدار، چاهک جمعآوری و لایههای زهکشی استفاده میشود. در مقابل، آببندی گود برای جلوگیری از نفوذ آب به داخل سازه، دیوارهها و کف زیرزمین اجرا میشود. این کار میتواند با استفاده از ممبرانهای آببند، ژئوممبران، عایقهای پلیمری، واتراستاپ، پوششهای آببند و سیستمهای آببندی بتن انجام شود. بهطور خلاصه، زهکشی گود آب را جمعآوری و از سازه دور میکند، اما آببندی گود مانع ورود آب به سازه میشود. در پروژههای حرفهای، این دو سیستم معمولاً بهصورت مکمل در کنار هم اجرا میشوند تا هم فشار آب کنترل شود و هم از نفوذ رطوبت و آب به ساختمان جلوگیری شود.
اجزا سیستم زهکشی گود ساختمانی چیست؟
سیستم زهکشی گود ساختمانی از مجموعهای از لایهها و تجهیزات تشکیل میشود که وظیفه آنها جمعآوری، هدایت و تخلیه آبهای زیرزمینی و آب نفوذی از اطراف دیوارهها و کف گود است. اجزای اصلی این سیستم معمولاً شامل موارد زیر است:
- ژئوتکستایل: برای فیلتراسیون و جلوگیری از ورود ذرات ریز خاک به مسیر زهکشی.
- ژئوکامپوزیت زهکش: برای جمعآوری و انتقال سریع آب در پشت دیواره یا زیر سازه.
- لوله زهکش سوراخدار: برای انتقال آب جمعآوریشده به نقاط تخلیه.
- لایه مصالح دانهای: مانند شن و سنگریزه برای ایجاد مسیر عبور آب و کاهش فشار هیدرواستاتیکی.
- چاهک یا سامپ (Sump Pit): برای جمعآوری آب در پایینترین نقطه گود.
- پمپ تخلیه: برای خارج کردن آب از چاهک و انتقال آن به محل مناسب.
- سیستم آببندی مکمل: در برخی پروژهها از ژئوممبران، ممبران آببند یا سیستم آببندی بتن در کنار زهکشی استفاده میشود تا از نفوذ آب به سازه جلوگیری شود.
طراحی صحیح زهکشی گود ساختمانی باید بر اساس سطح آب زیرزمینی، نوع خاک، عمق گود و شرایط سازه انجام شود؛ زیرا انتخاب نادرست اجزا میتواند باعث گرفتگی سیستم، افزایش فشار آب و نفوذ رطوبت به ساختمان شود.
روش اجرای زهکشی دیواره گود چگونه است؟
زهکشی دیواره گود ساختمانی معمولاً با ایجاد یک مسیر پیوسته برای جمعآوری و هدایت آب پشت دیواره انجام میشود. ابتدا سطح دیواره آمادهسازی شده و سپس ژئوتکستایل یا ژئودرین / ژئوکامپوزیت زهکش روی دیواره نصب میشود تا آب نفوذی را جمعآوری کرده و به سمت پایین گود هدایت کند.
در بخش پایینی دیواره، معمولاً لوله زهکش سوراخدار داخل لایهای از مصالح دانهای قرار میگیرد و آب جمعشده را به چاهک یا سامپ منتقل میکند. در صورت نیاز، این سیستم با آببندی بتن یا لایههای آببند مانند ژئوممبران ترکیب میشود تا هم فشار آب پشت دیواره کاهش یابد و هم از نفوذ رطوبت به سازه جلوگیری شود. اجرای صحیح شیب زهکشی، قرارگیری برآمدگی های دیمپل شیت به سمت خاک، اتصال مناسب ژئودرین یا ژئوکامپوزیت، محافظت از لایه ژئوتکستایل و پیشبینی مسیر مطمئن برای تخلیه آب از مهمترین نکات در عملکرد مناسب سیستم است.

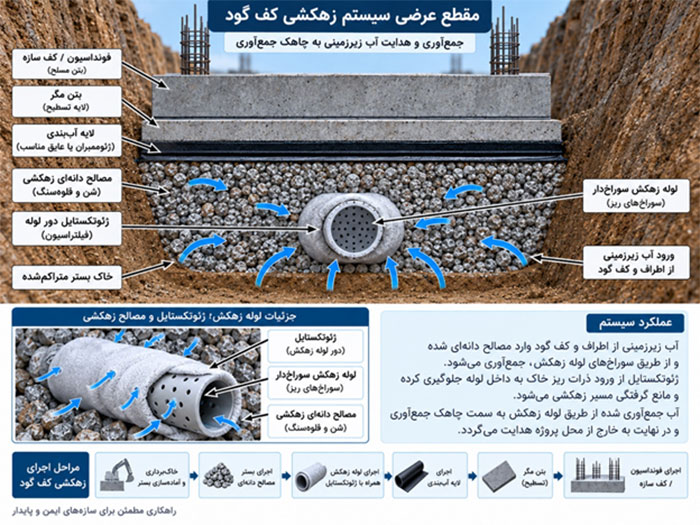

زهکشی کف گود چگونه انجام میشود؟
زهکشی کف گود ساختمانی با هدف جمعآوری و هدایت آبهای زیرزمینی و آب نفوذی از کف گود انجام میشود. در این روش، معمولاً ابتدا بستر تسطیح شده و سپس ژئوتکستایل بهعنوان لایه فیلتر اجرا میشود تا از ورود ذرات ریز خاک به مسیر زهکشی جلوگیری کند. روی ژئوتکستایل، یک لایه مصالح دانهای زهکش و در صورت نیاز لولههای زهکش سوراخدار یا ژئودرین و ژئوکامپوزیت زهکش قرار میگیرد تا آب را به سمت چاهک یا سامپ هدایت کند. آب جمعشده سپس با پمپ از گود خارج میشود. در پروژههایی که همزمان به آببندی گود نیاز دارند، سیستم زهکشی کف میتواند در کنار آببندی بتن یا لایههای آببند مانند ژئوممبران اجرا شود تا علاوه بر کاهش فشار آب زیرزمینی، از نفوذ رطوبت به سازه نیز جلوگیری شود.
روش های گوناگون زهکشی گود ساختمانی کدامند؟
سیستم زهکشی گود ساختمانی با استفاده از روشهای طبیعی، خندقی، جناقی، بادبزنی و شبکهای قابل انجام است که در ادامه به توضیح آنها خواهیم پرداخت:
روش طبیعی
در روش طبیعی، متناسب با گودیها و درههای زمین، لولههایی را با اتصالات باز قرار میدهند که این لولهها، به زهکش اصلی متصل هستند. روش طبیعی برای زهکشی زمینهای کشاورزی هم کاربرد دارد.
روش خندقی
در این روش، تعدادی زهکش را در یک طرف یا چند طرف ساختمان و گاهی در تمام ساختمان قرار میدهند و با قطع کردن جریان آب زیر زمینی، جریان آن را به زهکش اصلی خواهند رساند.
روش جناقی
در روش جناقی، با پیروی کردن از شیب زمین، طبق یک زاویه مشخص، لولههای فرعی را به زهکش اصلی متصل میکنند. در این روش نباید طول زهکشهای فرعی، بیشتر از ۳۰ متر باشد.
روش بادبزنی
در روش بادبزنی، زهکشهای فرعی را به شکل بادبزن، به زهکشهای اصلی در اطراف ساختمان وصل میکنند. انجام این روش به دلیل سخت بودن اتصال زهکش فرعی به زهکش اصلی در یک نقطه، کمی دشوار است.
روش شبکهای
در این روش، تمامی زهکشهای اصلی و فرعی به صورت یک شبکه منظم مستطیلی، کنار هم قرار داده میشوند. در روش شبکهای، زهکشهای فرعی از یک طرف به زه
روش آب بندی گود ساختمان بر اساس چه پارامترهایی انتخاب می شود؟
طبق آییننامه بینالمللی ۸۱۰۲BS روش های آببندی گود ساختمان، بر اساس پارامترهای زیر مشخص میشود:
سطح آب های زیر زمینی
آب، اگر در پروژه ساختمانی به درستی مدیریت نشود، ممکن است باعث ایجاد مشکل در هنگام گودبرداری شود. وجود آب، ممکن است باعث از بین رفتن پیشانی خاکی گود، کاهش ظرفیت باربری، افزایش هزینه و زمان و همچنین عدم تمایل پیمانکاران به انجام کار شود. در مورد مسأله آب، باید به آبهای زیر زمینی، آبهای راکد، مشکلات آبهای سطحی و آبهایی که در هنگام گودبرداری ممکن است از زمین خارج شوند، توجه کرد. معمولاً از روشهای گوناگونی برای کنترل آب در شرایط زهکشی گود ساختمانی استفاده میشود. معیارهایی که برای انتخاب مناسبترین و مؤثرترین روش زهکشی، مورد بررسی قرار میگیرند، به جنس و نفوذپذیری خاک بستگی دارند.
جنس خاک و ضریب نفوذپذیری آن
برای شناخت بهتر جنس خاک و ضریب نفوذپذیری آن، قبل از انجام زهکشی گود ساختمانی، روی خاک محل اجرای عملیات، مطالعات ژئوتکنیکی انجام میگیرد. در این مرحله تمامی تأسیسات زیر زمینی، چاههای آب، قنات و فاضلاب و همچنین مسیر آنها بررسی میشوند. اگر در اطراف محل گودبرداری، بارهای سنگین مانند بارهای دینامیکی و استخر وجود داشته باشند، برای کاهش این سربارها، اقدامات لازم انجام میشود. به همین دلیل شناخت انواع خاکها و رفتار آنها در مواجه با شرایط آب، هوا و سایر عوامل مخرب اهمیت بالایی دارد.
زهکشی و ایزولاسیون گود ساختمان ها با استفاده از ژئوسنتتیک ها
یکی از مراحل پایانی گودبرداری، ایزولاسیون گود ساختمان است که از آن معمولاً در سازههایی که طبقات منفی دارند یا در زمینهایی با سطح آب زیر زمینی بالا استفاده میشود. اما در کل، انجام این روش برای هر سازهای، میتواند مؤثر باشد و باعث استحکام سازه خواهد شد. در زهکشی گود ساختمانی با استفاده از محصولات ژئوسنتتیک، میتوان با به کارگیری لایههای آب بند غشائی مثل ژئوممبران، یک پرده بین سازهها و محیط پیرامون به وجود آورد. در این روش، به دست آوردن ضخامت لایه، بر اساس مقدار فشار هیدرواستاتیک آب انجام میگیرد.
در واقع استفاده از ورقه ژئوممبران برای گودهای ساختمانی و ایزولاسیون فوندانسیون یک تکنولوژی پیشرفته و ایمن برای حفاظت از سازهها، در برابر تأثیرات مخرب آب محسوب میشود. سیستم ایزولاسیون به نوع آب یعنی فشار موقت آب، رطوبت و فشار دائم آب بستگی دارد. معمولاً با توجه به این موارد، ضخامت ورقههای ژئوممبران و همچنین سیستمهای کنترل و تعمیر انتخاب میشوند. به طور مثال ضخامت ورقههای ژئوممبران تحت فشار دائمی آب، باید ۲ میلیمتر باشند. معمولاً ژئوممبرانهای LIDPE و PVC انعطافپذیری، مقاومت شیمیایی و خاصیت آببندی بالایی دارند.
مزایای زهکشی و آببندی گود ساختمان با ژئوسنتتیک ها
ژئوسنتتیکها جزو آن دسته از محصولاتی هستند که از مواد مصنوعی مانند پلاستیک و لاستیک تشکیل شدهاند. این مواد از نظر کارایی، ویژگیهای گوناگون و شکل ظاهری متفاوتی دارند. نمونه دیگری از محصولات ژئوسنتتیکها، ژئوگریدها هستند که جنس آنها معمولاً از پلیاتیلن یا پلی استر است که از نظر ابعاد، سایز و ضخامت متفاوت است و معمولاً به شکل ورقههای مشبک ساخته میشوند.
ژئوگرید، قابلیت قفل شوندگی بالایی با خاک دارد و به دلیل مقاومت کششی زیاد، از آن به عنوان تقویتکننده مناسب استفاده میشود. در مناطقی که خاک آنها به صورت نم دار یا اشباع است، معمولاً ژئوگریدها در پایین و بالای لایه ژئوتکستایل قرار داده میشوند. مزیتهایی که باعث شده است محصولات ژئوسنتتیک در مقایسه با سایر روشهای دیگر برای زهکشی گود ساختمانی انتخاب مناسبتری باشند، عبارتاند از:
- کمتر شدن عملیات خاکی با محصولات ژئوسنتتیک اتفاق میافتد
- محصولات ژئوسنتتیک، معمولاً در هنگام برش دادن مستحکم هستند.
- محصولات ژئوسنتتیک، قابلیت جوش زدن بالایی دارند.
- با استفاده کردن از این محصولات، به طرز چشمگیری هزینه عملیات اجرایی، کاهش پیدا میکند.
- محصولات ژئوسنتتیک، پایداری محیطی مناسبی دارند.
- این محصولات از جمله موادی هستند که آتش نمیگیرند و به عنوان خاموش شونده از آنها استفاده میشود.
- در صورت استفاده کردن از محصولات ژئوسنتتیک در زهکشی ساختمانها، سرعت اجرایی شدن طرح به سرعت بالا میرود.
- محصولات ژئوسنتتیک به شدت در مقابل نفوذ آب مقاوم هستند.
- استفاده از محصولات ژئوسنتتیک در آببندی گودهای ساختمانی، باعث بالا بردن سطح کیفی کل پروژه خواهد شد.
خوب است بدانید که ژئوگریدها، گروهی از خانواده ژئوسنتتیکها هستند که از آنها نیز میتوان، برای زهکشی گود ساختمانی استفاده کرد. ژئوگریدها، کاربردهای فراوانی دارند که عبارتاند از:
- ژئوگریدها، به تقویت شیبها کمک میکنند.
- ژئوگریدها مانع از ریزش صخرههای سنگی و کوهها میشوند.
- به افزایش مقاومت مکانیکی و کششی کمک میکنند.
- به مسلح کردن خاک کمک میکنند.
- در تثبیت و استحکام شیبهای تند، همراه با نماهای متنوع و سبز قرار میگیرند.
- با استفاده از ژئوگریدها میتوان اجرا و ساخت دیوارهای حائل خاک را به صورت مسلح تا ۹۰ درجه اجرا کرد.
- به مسلح کردن دیوارههای سیمانی و گچی کمک میکنند.
نقش ژئوسنتتیکها در زهکشی کف گود چیست؟
ژئوسنتتیکها در زهکشی کف گود نقش مهمی در جمعآوری، فیلتر و هدایت آبهای زیرزمینی دارند و میتوانند عملکرد سیستم زهکشی را بهبود دهند. مهمترین محصولات مورد استفاده در این بخش شامل ژئوتکستایل، ژئودرین و ژئوکامپوزیتهای زهکشی هستند. ژئوتکستایل بهعنوان لایه فیلتر، اجازه عبور آب را میدهد اما از ورود ذرات ریز خاک به لایه زهکش و لولههای سوراخدار جلوگیری میکند. ژئودرین و ژئوکامپوزیت نیز میتوانند مسیر مناسبی برای انتقال آب به سمت لوله زهکش، چاهک یا سامپ ایجاد کرده و به کاهش فشار آب زیر کف سازه کمک کنند. در پروژههایی که علاوه بر زهکشی به آببندی گود نیز نیاز است، ژئوسنتتیکهای زهکشی معمولاً در کنار آببندی بتن یا لایههای نفوذناپذیر مانند ژئوممبران اجرا میشوند. در این حالت، سیستم زهکشی وظیفه کنترل و هدایت آب را بر عهده دارد و ژئوممبران نقش لایه آببند را ایفا میکند.
خطرات و مشکلات اجرای نادرست زهکشی گود چیست؟
اجرای نادرست زهکشی گود ساختمانی میتواند باعث تجمع آب، افزایش فشار هیدرواستاتیکی پشت دیواره و زیر کف، نفوذ رطوبت به سازه و کاهش پایداری خاک شود. در شرایط شدید، این مشکلات میتوانند به نشست زمین، ناپایداری دیواره گود، آسیب به سازه نگهبان و حتی بالازدگی کف منجر شوند.
از دیگر مشکلات رایج میتوان به گرفتگی مسیر زهکشی، ورود ذرات خاک به لولهها، عملکرد نامناسب چاهک و پمپ، شستوشوی خاک و ایجاد فرسایش داخلی اشاره کرد. انتخاب نادرست یا اجرای ضعیف ژئوتکستایل، ژئودرین و ژئوکامپوزیت زهکش نیز میتواند ظرفیت جمعآوری و انتقال آب را بهطور قابل توجهی کاهش دهد. در پروژههایی که سیستم زهکشی در کنار آببندی بتن یا ژئوممبران اجرا میشود، ضعف در هماهنگی این لایهها میتواند باعث نفوذ آب و کاهش دوام سازه شود. به همین دلیل، طراحی مسیر تخلیه، انتخاب صحیح مصالح و کنترل کیفیت اجرا در زهکشی گود اهمیت بالایی دارد.
زهکشی سنتی یا زهکشی با ژئوسنتتیک؛ کدام بهتر است؟
انتخاب بین زهکشی سنتی و زهکشی با ژئوسنتتیک به شرایط خاک، میزان آب زیرزمینی، عمق گود، فضای اجرایی و طراحی پروژه بستگی دارد. در روش سنتی معمولاً از شن و مصالح دانهای، لوله زهکش سوراخدار و چاهک جمعآوری آب استفاده میشود. این روش قابلاعتماد است، اما به فضای بیشتر، حجم بالاتر مصالح و عملیات اجرایی بیشتری نیاز دارد. در مقابل، استفاده از ژئوتکستایل، ژئودرین و ژئوکامپوزیت زهکش میتواند ضخامت سیستم زهکشی را کاهش داده، سرعت اجرا را افزایش دهد و مسیر مشخصتری برای جمعآوری و انتقال آب ایجاد کند. ژئوتکستایل نیز با جلوگیری از ورود ذرات ریز خاک به سیستم، احتمال گرفتگی مسیر زهکشی را کاهش میدهد. در بسیاری از پروژههای زهکشی گود ساختمانی، بهترین راهکار استفاده ترکیبی از لوله زهکش، مصالح دانهای و ژئوسنتتیکها است. اگر پروژه همزمان به کنترل نفوذ آب نیاز داشته باشد، سیستم زهکشی میتواند در کنار آببندی بتن یا لایههای نفوذناپذیر مانند ژئوممبران اجرا شود. بهطور کلی، زهکشی با ژئوسنتتیک در پروژههای دارای محدودیت فضا، نیاز به اجرای سریع و کنترل دقیقتر جریان آب مزیت بیشتری دارد.
سخن پایانی
بسیاری از ساختمانهای بلند مانند ساختمانهای مسکونی، برای اینکه بتوانند پیریزی مناسبی داشته باشند، نیاز به گودبرداری عمیق دارند. هنگام انجام گودبرداری با عمق زیاد، احتمال رسیدن به آبهای زیرزمینی بالا میرود. که این امر ممکن است باعث نفوذ آب به سازهها و در نتیجه ایجاد مشکل در کار شود. یکی از مهمترین کارهایی که باید در هنگام زهکشی گود ساختمانی انجام گیرد، آببندی گودها به صورت کاملاً حرفهای و اصولی است تا از سازه مورد نظر محافظت شود. از این رو یکی از مهمترین محصولاتی که برای این منظور مورد استفاده قرار میگیرند، ژئوسنتتیکها هستند.
سوالات متداول
زهکشی گود ساختمانی چیست؟
زهکشی گود ساختمانی به مجموعه روشها و تجهیزات گفته میشود که برای جمعآوری، کنترل و هدایت آبهای زیرزمینی و آب نفوذی از کف و دیوارههای گود اجرا میشوند. هدف اصلی این سیستم، کاهش فشار هیدرواستاتیکی، جلوگیری از تجمع آب و کمک به حفظ پایداری خاک و سازه نگهبان است. در اجرای زهکشی گود معمولاً از ژئوتکستایل، ژئودرین، ژئوکامپوزیت زهکش، لولههای سوراخدار، مصالح دانهای، چاهک جمعآوری و پمپ تخلیه استفاده میشود. ژئوتکستایل نقش فیلتر را دارد، در حالی که ژئودرین و ژئوکامپوزیت به انتقال آب به مسیر تخلیه کمک میکنند. در پروژههایی که علاوه بر زهکشی به آببندی گود نیز نیاز است، سیستم زهکشی میتواند در کنار آببندی بتن یا لایههای نفوذناپذیر مانند ژئوممبران اجرا شود تا هم آب کنترل شود و هم از نفوذ رطوبت به سازه جلوگیری شود.
چرا زهکشی گود اهمیت دارد؟
زهکشی گود ساختمانی برای کنترل آبهای زیرزمینی و کاهش فشار هیدرواستاتیکی اطراف دیواره و زیر کف گود اهمیت زیادی دارد. اگر آب بهدرستی جمعآوری و تخلیه نشود، میتواند باعث ناپایداری خاک، نشست، شستوشوی ذرات ریز، آسیب به سازه نگهبان و نفوذ رطوبت به بخشهای زیرزمینی ساختمان شود. اجرای صحیح سیستم زهکشی با استفاده از تجهیزاتی مانند ژئوتکستایل، ژئودرین، ژئوکامپوزیت زهکش، لولههای سوراخدار و چاهک جمعآوری به هدایت کنترلشده آب و افزایش ایمنی گود کمک میکند. در پروژههایی که همزمان به آببندی گود نیاز دارند، سیستم زهکشی معمولاً در کنار آببندی بتن یا لایههای نفوذناپذیر مانند ژئوممبران اجرا میشود تا هم فشار آب کاهش یابد و هم از نفوذ رطوبت به سازه جلوگیری شود.
تفاوت زهکشی و آببندی گود چیست؟
زهکشی گود ساختمانی برای جمعآوری، کنترل و هدایت آبهای زیرزمینی و آب نفوذی اجرا میشود تا فشار هیدرواستاتیکی اطراف دیواره و کف گود کاهش یابد. در این سیستم معمولاً از ژئوتکستایل، ژئودرین، ژئوکامپوزیت زهکش، لولههای سوراخدار و چاهک جمعآوری استفاده میشود. در مقابل، آببندی گود با هدف جلوگیری از نفوذ آب و رطوبت به داخل سازه انجام میشود و میتواند شامل آببندی بتن، ممبرانهای پلیمری، ژئوممبران و سایر لایههای نفوذناپذیر باشد. بهطور خلاصه، زهکشی آب را جمعآوری و از گود خارج میکند، اما آببندی مانع ورود آب به سازه میشود. در بسیاری از پروژهها، این دو سیستم بهصورت مکمل در کنار هم اجرا میشوند تا هم فشار آب کنترل شود و هم دوام بخشهای زیرزمینی ساختمان افزایش یابد.
چه زمانی به زهکشی عمیق گود نیاز داریم؟
زهکشی عمیق گود زمانی لازم میشود که سطح آب زیرزمینی بالا باشد، عمق گود زیاد باشد یا فشار آب در کف و دیوارههای گود بتواند باعث ناپایداری خاک، تراوش شدید یا بالازدگی کف گود شود. در این شرایط، زهکشی سطحی یا استفاده از چند چاهک ساده معمولاً کافی نیست و باید از روشهای عمیقتر مانند چاه عمیق، چاهکهای پمپاژ و سیستمهای زهکشی زیرسطحی استفاده شود. نیاز به زهکشی عمیق بیشتر در پروژههایی دیده میشود که دارای گودبرداری عمیق، خاکهای نفوذپذیر، مجاورت با آبهای زیرزمینی یا سازههای زیرزمینی چندطبقه هستند. همچنین اگر دبی ورودی آب زیاد باشد یا فشار هیدرواستاتیکی در زیر پی بالا باشد، طراحی سیستم زهکشی عمیق اهمیت بیشتری پیدا میکند. در این پروژهها، استفاده از ژئوتکستایل، ژئودرین و ژئوکامپوزیت زهکش میتواند در کنترل و هدایت آب مؤثر باشد و در کنار آببندی بتن یا ژئوممبران یک سیستم کاملتر برای حفاظت از گود و سازه زیرزمینی ایجاد کند.
آیا برای زهکشی دیواره گود میتوان از دیمپل شیت استفاده کرد؟
بله، دیمپل شیت یکی از گزینههای مناسب برای زهکشی دیواره گود ساختمانی است. ساختار برجسته و حفرهدار این ورق باعث ایجاد فضای عبور آب در پشت دیواره میشود و میتواند آب نفوذی را به سمت پایین و محل جمعآوری یا لولههای زهکش هدایت کند. در بسیاری از پروژهها، دیمپل شیت بهتنهایی استفاده نمیشود و در کنار ژئوتکستایل یا بهصورت یک ژئوکامپوزیت زهکش اجرا میشود. ژئوتکستایل از ورود ذرات ریز خاک به مسیر زهکشی جلوگیری میکند و دیمپل شیت وظیفه انتقال آب را بر عهده دارد. برای عملکرد مناسب، باید به ارتفاع دیمپل، مقاومت فشاری، ظرفیت انتقال آب، نحوه اتصال پنلها و جزئیات تخلیه در پای دیواره توجه شود. همچنین اگر پروژه به آببندی گود نیز نیاز داشته باشد، سیستم زهکشی میتواند در کنار آببندی بتن یا ژئوممبران اجرا شود.
