ژئوممبرانهای پلیاتیلن با چگالی بالا (HDPE) بهعنوان یکی از پرکاربردترین مصالح ژئوسنتتیک در پروژههای عمرانی و زیستمحیطی شناخته میشوند. این مواد به دلیل نفوذناپذیری بالا، مقاومت شیمیایی، و دوام در برابر شرایط محیطی سخت، در کاربردهایی نظیر عایقبندی مخازن، لندفیلها، کانالهای انتقال آب، و حوضچههای پرورش ماهی استفاده میشوند. ویژگیهای ظاهری ژئوممبران نقش مهمی در کیفیت، عملکرد، و طول عمر آن ایفا میکند. یک ژئوممبران باکیفیت باید از نظر ظاهری یکنواخت، عاری از عیوب سطحی، و دارای مشخصات استاندارد باشد تا بتواند عملکرد مورد انتظار را در شرایط مختلف محیطی ارائه دهد. این مقاله به بررسی ویژگیهای ظاهری ژئوممبرانهای HDPE با تمرکز بر الزامات استاندارد GRI-GM13 و سایر استانداردهای مرتبط میپردازد.

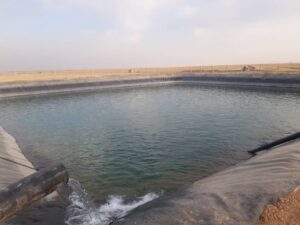

شکل ۱: استخر آببندیشده با ژئوممبران
ویژگیهای ظاهری ژئوممبران خوب
ویژگیهای ظاهری ژئوممبرانهای HDPE بهعنوان یکی از معیارهای اصلی ارزیابی کیفیت آنها در نظر گرفته میشوند. این ویژگیها نهتنها بر عملکرد مکانیکی و شیمیایی تأثیر میگذارند، بلکه در فرآیند نصب، جوشپذیری، و پایداری طولانیمدت نیز نقش کلیدی دارند. در ادامه، ویژگیهای ظاهری مهم ژئوممبرانهای HDPE بررسی میشوند:
یکنواختی سطح
ژئوممبران خوب باید دارای سطحی یکنواخت، مسطح، و عاری از هرگونه ناهمگونی، شیار، حفره، حباب، تاول، چروک، سوراخ، سوختگی، یا مواد خارجی باشد. وجود این عیوب میتواند بهعنوان نقاط ضعف مکانیکی عمل کرده و دوام ژئوممبران را کاهش دهد، همچنین ممکن است در فرآیند جوشکاری یا نصب مشکلاتی ایجاد کند و نفوذناپذیری آن را به خطر بیندازد. بر اساس استاندارد GRI-GM13، بررسی ظاهری ژئوممبران با چشم غیرمسلح انجام میشود و سطح آن باید تمیز و صاف باشد. برای ژئوممبرانهای صاف، سطح باید صیقلی باشد، درحالیکه ژئوممبرانهای مضرس باید بافتی یکنواخت و زبر داشته باشند که اصطکاک با خاک یا مصالح دیگر را افزایش دهد.

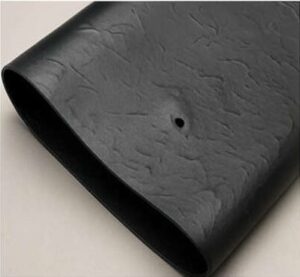

الف) ژئوممبران دارای نقض

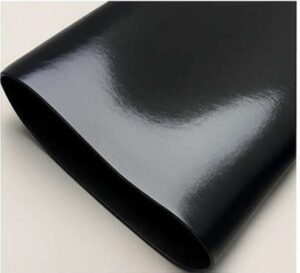

ب) ژئوممبران با کیفیت
شکل ۲: ظاهر ژئوممبران ها
رنگ و یکنواختی رنگ
رنگ ژئوممبران باید در تمام طول و عرض رول یکنواخت باشد. طبق استاندارد GRI-GM13، رنگ استاندارد ژئوممبرانهای HDPE معمولاً سیاه است که به دلیل استفاده از دوده (Carbon Black) با اندازه ذرات ۱۰ تا ۲۵ نانومتر برای محافظت در برابر اشعه فرابنفش (UV) انتخاب میشود. دوده باید بهصورت یکنواخت در آمیزه پلیمری پراکنده شده و میزان آن بین ۲ تا ۳ درصد وزنی باشد. استفاده از رنگ آبی در محیطهای بسته و با توافق طرفین مجاز است، اما در محیطهای روباز، رنگ سیاه به دلیل مقاومت بالاتر در برابر UV ترجیح داده میشود.
بافت سطحی
ژئوممبرانهای HDPE به دو نوع صاف و مضرس تقسیم میشوند:
- ژئوممبران صاف: دارای سطحی صاف است که برای پروژههایی با شیب کم یا کاربردهایی که نیاز به اصطکاک بالا ندارند، مناسب است. این نوع ژئوممبران به دلیل سهولت در حمل، نصب، و جوشکاری حرارتی، در بسیاری از پروژهها ترجیح داده میشود.
- ژئوممبران مضرس: دارای سطحی زبر یا بافتدار (یکطرفه یا دوطرفه) است که برای افزایش اصطکاک با خاک یا مصالح دیگر طراحی شده است. این ویژگی در پروژههایی با شیب زیاد یا نیاز به پایداری بالا اهمیت دارد. ارتفاع بافت (Asperity Height) در ژئوممبرانهای مضرس باید حداقل ۰.۴۰ میلیمتر باشد (استاندارد ASTM D7466).
هر دو نوع باید از نظر ظاهری یکنواخت بوده و عاری از عیوب سطحی مانند تجمع مواد بافتدار یا ناهمگونی باشند.
شکل ۳: ژئوممبران مضرس
ابعاد و ضخامت
ابعاد ژئوممبران، شامل ضخامت، عرض، و طول رول، از ویژگیهای ظاهری مهم هستند که باید مطابق با استانداردها اندازهگیری شوند:
- ضخامت ژئوممبرانهای HDPE بر اساس استاندارد ASTM D5199 برای ورقهای صاف و ASTM D5994 برای ورقهای بافتدار اندازه گیری میشود. در این استاندارد ها، ضخامت ورق صاف، ضخامت هسته ورق مضرس و ارتفاع برجستگیها (Asperity Height) مطابق با الزامات استاندارد GRI-GM13 ارزیابی میشوند.
برای کنترل ضخامت، حداقل ده نقطه در راستای عرضی و در برخی موارد دو نقطه در راستای طولی ورق اندازهگیری میشود. در ورقهای صاف، میانگین ضخامت باید برابر با ضخامت اسمی بوده و هیچیک از مقادیر منفرد بیش از ٪۱۰ کمتر از ضخامت اسمی نباشند. اندازهگیری در این حالت با میکرومتر تحت فشار مشخص ۲۰ کیلوپاسکال انجام میگیرد. در ورقهای بافتدار، ضخامت هسته با میکرومتر نوکتیز (زاویه ۶۰ درجه، نوک ۰.۰۸ میلیمتر و نیروی ۰.۵۶ نیوتن) اندازهگیری میشود؛ بدین صورت که میانگین مقادیر نباید بیش از ٪۵ کمتر از ضخامت اسمی باشد، حداقل ۸ مورد از ۱۰ اندازهگیری باید بیش از ٪۹۰ ضخامت اسمی باشند و هیچیک از مقادیر منفرد کمتر از ٪۸۵ ضخامت اسمی نباشد. ارتفاع برجستگیها نیز طبق ASTM D7466 با گیج عمق (نوک ۰.۳ میلیمتر) اندازهگیری شده و باید حداقل ۰.۴۰ میلیمتر باشد تا اصطکاک مناسب با سطح مجاور تضمین گردد. اندازهگیری ضخامت برای هر رول و ارتفاع برجستگیها برای هر دو رول یک بار الزامی است.
- عرض و طول رول: عرض و طول رول باید طبق توافق خریدار و تولیدکننده تعیین شود و برای هر رول اندازهگیری گردد.

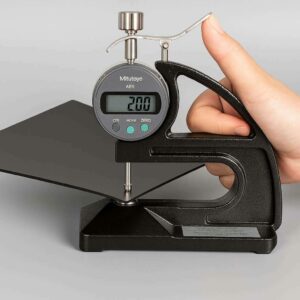

شکل ۴: اندازهگیری ضخامت ژئوممبرانها
بو و کیفیت مواد
یکی از ویژگیهای کیفی ژئوممبرانهای HDPE که بهطور غیرمستقیم با ویژگیهای ظاهری مرتبط است، عدم وجود بوی نامطبوع یا غیرعادی در محصول است. ژئوممبران باکیفیت که از مواد اولیه خالص و رزین پلیاتیلن با چگالی بالا تولید شده باشد، نباید بوی تند، شیمیایی، یا غیرعادی منتشر کند. وجود بوی نامطبوع میتواند نشانهای از استفاده از مواد بازیافتی نامناسب، افزودنیهای غیراستاندارد، یا آلودگی در فرآیند تولید باشد که بر کیفیت و دوام محصول تأثیر منفی میگذارد. بر اساس استانداردهای کیفی مانند GRI-GM13، ژئوممبران باید از رزینهای پلیمری باکیفیت بالا و عاری از ناخالصیها تولید شود. بازرسی بوی ژئوممبران معمولاً بهصورت حسی و در شرایط استاندارد انجام میشود و هرگونه بوی غیرعادی باید بهعنوان یک نقص کیفی گزارش شود. این ویژگی بهویژه در کاربردهایی مانند حوضچههای پرورش ماهی یا مخازن آب شرب اهمیت دارد، زیرا بوی نامطبوع میتواند نشاندهنده آزادسازی مواد شیمیایی مضر باشد.
مواد اولیه بازیافتی
مواد اولیه بکر
شکل ۵: مواد اولیه ژئوممبران ها (گرانول های پلیمری)

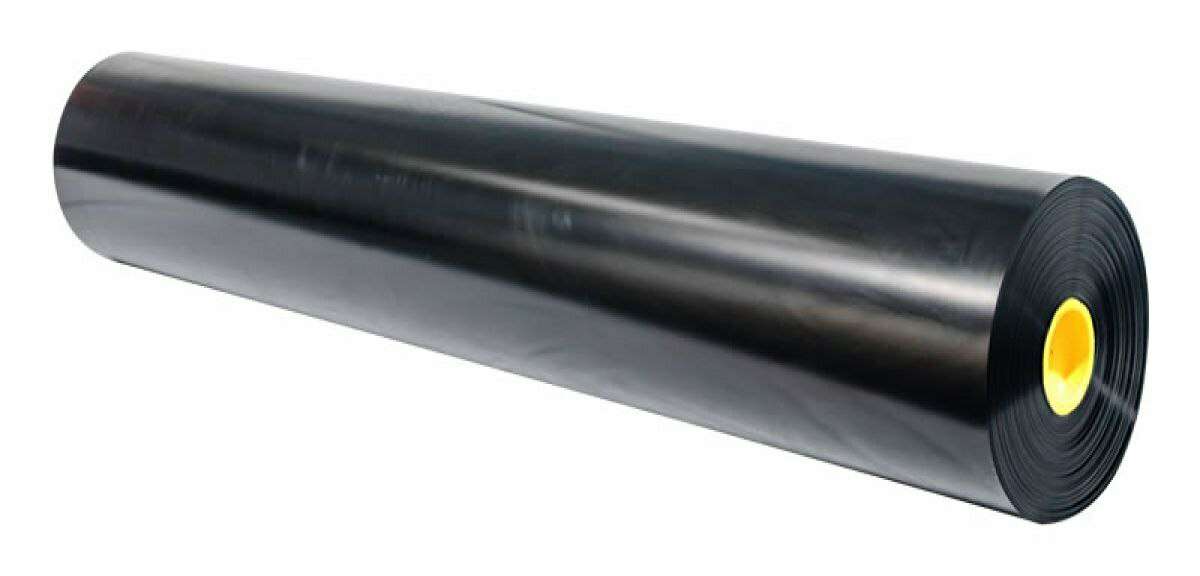

رولپیچی و جلوگیری از ایجاد برجستگی مخروطی در ورق
رولپیچی یکنواخت ژئوممبران یکی از ویژگیهای مهم ظاهری و کیفی این محصول است. ورق ژئوممبران باید بهصورت صاف و همتراز حول محور رول پیچیده شود و از ایجاد برجستگیهای مخروطی (Coning) در وسط یا لبههای رول جلوگیری گردد. ایجاد این عیب معمولاً به دلیل کشش نامناسب ورق در حین رولپیچی، ضخامت غیر یکنواخت ورق، سرد شدن نامتقارن پس از خروج از اکسترودر یا عدم دقت در بستهبندی رخ میدهد. برجستگی مخروطی باعث قرارگیری نامرتب رول، دشواری در نصب و افزایش خطر ایجاد چین، ترک یا آسیب سطحی میشود. کنترل یکنواختی رول، استفاده از تجهیزات تنظیم کشش مناسب و بازرسی بصری قبل از بستهبندی، از مهمترین روشهای پیشگیری از این مشکل محسوب میشوند.

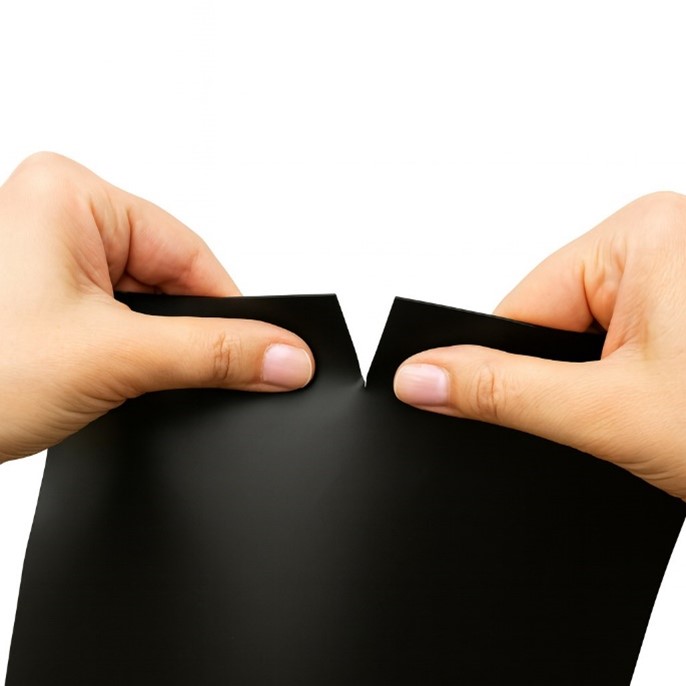

مقاومت در برابر پارگی با دست
یکی دیگر از ویژگیهای ظاهری و کیفی مهم ژئوممبرانهای HDPE، مقاومت آنها در برابر پارگی در تستهای کارگاهی ساده است. در یک روش ارزیابی کارگاهی، میتوان گوشهای از ژئوممبران را با کاتر برش داد و سپس با دست دو طرف برش را گرفت و کشید. یک ژئوممبران باکیفیت نباید با نیروی دست بهراحتی پاره شود. این ویژگی نشاندهنده مقاومت کششی و کیفیت مواد اولیه استفادهشده در تولید ژئوممبران است. چنین آزمونی، هرچند غیررسمی، میتواند بهعنوان یک شاخص سریع برای ارزیابی اولیه استحکام ژئوممبران در محل پروژه مورد استفاده قرار گیرد. این مقاومت در برابر پارگی بهویژه در فرآیند نصب و در شرایطی که ژئوممبران در معرض تنشهای مکانیکی قرار میگیرد، اهمیت دارد.

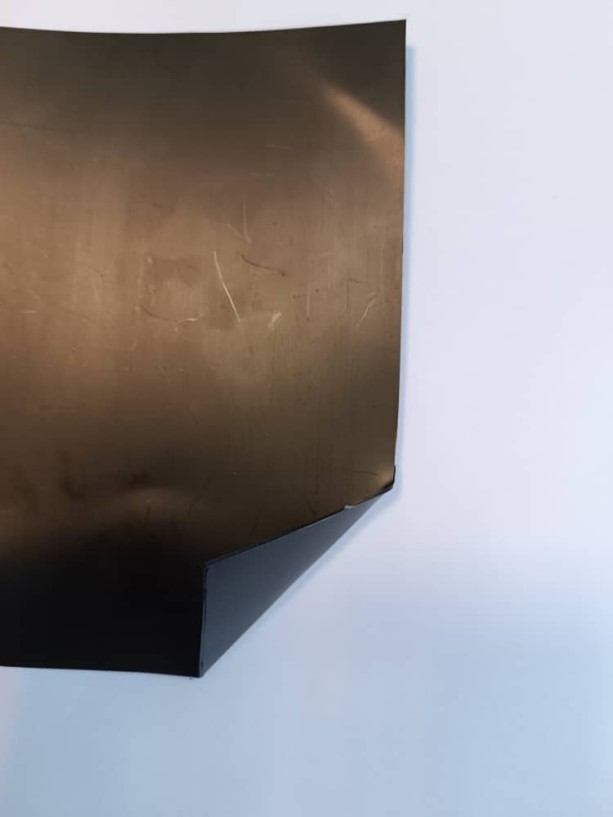

مقاومت در برابر ترک خوردگی هنگام تاشدن
یکی دیگر از ویژگیهای ظاهری و کیفی ژئوممبرانهای HDPE، مقاومت آنها در برابر ترکخوردگی یا تغییر رنگ هنگام تا شدن است. در یک تست کارگاهی ساده، میتوان گوشهای از ژئوممبران را چندین بار تا کرد و سپس بررسی کرد که آیا در محل تا، ترک، شکستگی، یا خطوط سفید (نشانه تنش بیشازحد یا ضعف ماده) ایجاد شده است یا خیر. یک ژئوممبران باکیفیت باید انعطافپذیری مناسبی داشته باشد و در برابر این فرآیند دچار آسیب ظاهری نشود. این ویژگی نشاندهنده کیفیت رزین پلیمری و یکنواختی ساختار ژئوممبران است و بهویژه در کاربردهایی که نیاز به خمش یا نصب در سطوح ناهموار دارند، اهمیت دارد.

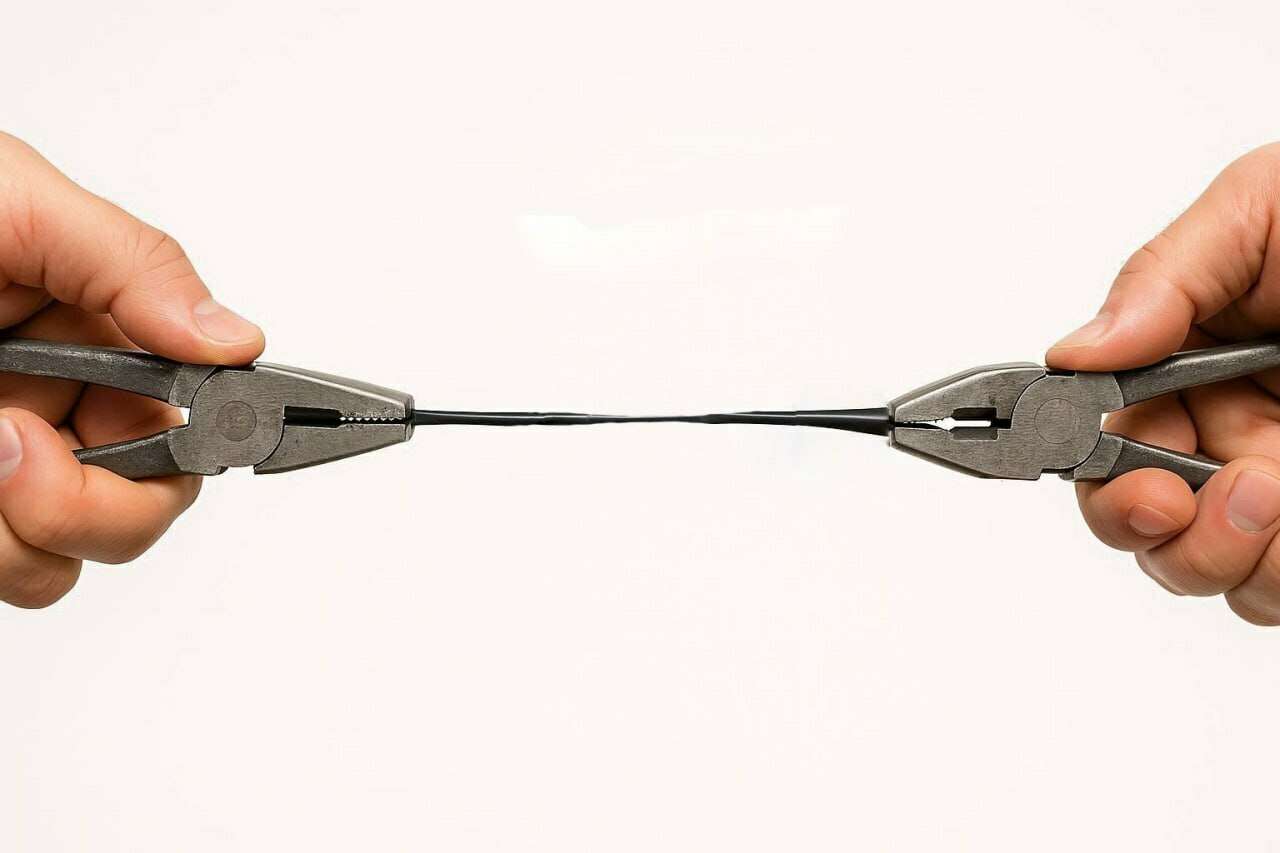

کشش و الاستیسیته ژئوممبران
نشانهگذاری
نشانهگذاری روی بستهبندی و خود رول ژئوممبران از ویژگیهای ظاهری مهم برای شناسایی و رهگیری محصول است. طبق استاندارد، نشانهگذاری باید خوانا، پاکنشدنی، و مقاوم در برابر شرایط جوی، انبارداری، حملونقل، و نصب باشد. اطلاعات زیر باید روی بستهبندی و حاشیه رول درج شوند:
- عبارت “ژئوممبران (HDPE)”
- شماره رول
- نام یا نشان تجاری
- نشانی محل تولید
- عبارت “ساخت ایران” (برای تولیدات داخلی) یا نام کشور سازنده (برای محصولات وارداتی)
- ابعاد رول (طول و عرض بر حسب سانتیمتر)
- ضخامت اسمی
- تاریخ تولید
- نوع سطح (صاف یا مضرس)
- شماره شیفت (برای رول)
نشانهگذاری روی رول باید در فواصل حداکثر یک متری در حاشیه آن درج شده باشد و اندازه کلمات باید بهگونهای باشد که بدون نیاز به بزرگنمایی خوانا باشند.

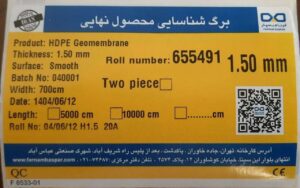

شکل ۶: نشانهگذاری روی رولها
نتیجهگیری
ویژگیهای ظاهری ژئوممبرانهای HDPE از جمله یکنواختی سطح، رنگ، بافت، ابعاد، و نشانهگذاری، نقش حیاتی در تضمین کیفیت و عملکرد طولانیمدت این مواد دارند. رعایت الزامات استانداردهای بینالمللی مانند GRI-GM13 و ASTM، همراه با نظارت دقیق در فرآیند تولید و نصب، میتواند از بروز عیوب ظاهری و عملکردی جلوگیری کند. انتخاب ژئوممبران با ویژگیهای ظاهری مناسب، همراه با آمادهسازی بستر و نصب صحیح، عمر مفید این مواد را به بیش از ۳۰ سال افزایش میدهد و از خسارات زیستمحیطی و اقتصادی جلوگیری میکند.
مراجع
سازمان ملی استاندارد ایران. (۱۳۹۷). ژئوسنتتیکها – ژئوممبرینهای پلیاتیلن با چگالی بالا (HDPE) – ویژگیها و روشهای آزمون (استاندارد ملی ایران شماره ۱۵۸۸۲، چاپ اول). تهران: سازمان ملی استاندارد ایران.
GRI-GM13. (2021). Test Methods, Properties, and Frequencies for High Density Polyethylene (HDPE) Geomembranes. Geosynthetic Research Institute, Folsom, Pennsylvania, USA.
ASTM D5596. (2016). Standard Test Method for Microscopic Evaluation of the Dispersion of Carbon Black in Polyolefin Geosynthetics. ASTM International, West Conshohocken, PA, USA.
ASTM D7238. (2017). Standard Test Method for Effect of Exposure of Unreinforced Polyolefin Geomembrane Using Fluorescent UV Condensation Apparatus. ASTM International, West Conshohocken, PA, USA.
ISO 9863-1. (2016). Geosynthetics – Determination of thickness at specified pressure – Part 1: Single layer. International Organization for Standardization, Geneva, Switzerland.
Koerner, R. M. (2012). Designing with Geosynthetics – Vol. 2. Xlibris Corporation.
