۱- مقدمه
اصطلاح «ژئوسنتتیک» از دو بخش تشکیل شده است: پیشوند «ژئو»، که به کاربرد نهایی مرتبط با بهبود عملکرد کارهای مهندسی عمران شامل زمین/خاک/سنگ اشاره دارد، و پسوند «سنتتیک»، که به این واقعیت اشاره دارد که این مواد از محصولات ساخته دست بشر هستند. مواد مورد استفاده در ساخت ژئوسنتتیکها عمدتاً پلیمرهای مصنوعی هستند که عموماً از نفت خام مشتق میشوند، اگرچه مواد دیگری مانند لاستیک، فایبرگلاس و قیر نیز گاهی اوقات برای ساخت ژئوسنتتیکها استفاده میشوند. در واقع ژئوسنتتیک یک نام عمومی است که طیف وسیعی از محصولات صفحهای مثل ژئوتکستایلها، ژئوگریدها، ژئونتها، ژئوممبرانها، ژئوسلها، ژئوفومها، ژئوکامپوزیتها و … را شامل میشوند که عمدتاً از مواد پلیمری ساخته و در تماس با خاک، سنگ و یا هر مصالح مرتبط با مهندسی عمران به عنوان بخش جداییناپذیر یک پروژه، سازه یا سیستم ساخته دست بشر استفاده میشوند.
در پروژههای عمرانی، مخصوصاً در مناطق با خاک نامناسب، بهبود خواص مکانیکی خاک از اهمیت بسیاری برخوردار است. یکی از روشهای نوین برای تقویت خاک استفاده از مصالح ژئوسنتتیکی مانند ژئوگریدها است. ژئوگریدها به دلیل ساختار شبکه مانند خود، امکان درگیری مکانیکی با خاک و انتقال تنش را فراهم میسازند. این ویژگی باعث شده تا کاربرد آنها در تثبیت خاک، تقویت شیبها، ساخت دیوارهای حائل و بستر راهها افزایش یابد. ژئوگرید (Geogrid) نوعی مصالح ژئوسنتتیکی است که از پلیمرهایی مانند پلیاتیلن (PE)، پلیپروپیلن (PP) یا پلیاستر (PET) ساخته میشود و دارای ساختار شبکهای مانند است. این ساختار شامل شبکههای مربعی، مستطیلی یا مثلثی هستند که به آنها چشمه یا اپرچر (Aperture) نیز گفته میشود.
۲- طبقهبندی ژئوگریدها
ژئوگریدها انواع مختلفی دارند و نمیتوان آنها را در یک دستهبندی مشخص گنجاند. این مصالح مهندسی را میتوان بر اساس معیارهایی مانند نوع پلیمر سازنده آنها، روش تولید، نوع کاربرد ژئوگرید و عملکرد و شکل ظاهری تقسیمبندی کرد؛ هر یک از این طبقهبندیها نیز بسته به نوع کاربرد، از اهمیت خاصی برخوردارند.
۱-۲- طبقهبندی ژئوگریدها بر اساس نوع پلیمر سازنده
یکی از اصلیترین دستهبندیهایی که میتوان برای ژئوگریدها در نظر گرفت، نوع پلیمر بهکاررفته در ساخت آنهاست. این دستهبندی، پایهایترین و درعینحال یکی از مهمترین ویژگیهای ژئوگرید را مشخص میکند. انتخاب نوع پلیمر معمولاً بر اساس شرایط محیطی محل پروژه و میزان دوام مورد نیاز انجام میشود، چراکه پلیمرها رفتار متفاوتی در برابر عوامل محیطی مانند رطوبت، مواد شیمیایی، دما و تابش فرابنفش دارند. بهعنوان مثال، در محیطهای بسیار مرطوب یا اسیدی، استفاده از پلیمرهایی با مقاومت شیمیایی بالا مانند پلیاتیلن یا پلیپروپیلن میتواند عملکرد و طول عمر ژئوگرید را تضمین کند. عموما ژئوگریدها بر حسب نوع پلیمر تشکیلدهنده به صورت زیر طبقهبندی میشوند.
- پلیاتیلن (PE)
- پلیپروپیلن (PP)
- پلیاستر (PET)
- پلیآمید (PA)
- الیاف پیوسته فایبرگلاس (Glass Fiber)
2-2- طبقهبندی ژئوگریدها بر اساس روش ساخت
یکی دیگر از روشهای مهم برای دستهبندی ژئوگریدها، بر اساس روش ساخت آنها است. نحوه ساخت ژئوگرید نهتنها بر ویژگیهای مکانیکی آن تأثیر میگذارد، بلکه تعیینکننده رفتار آن در برابر نیروهای کششی، دوام بلندمدت و نحوه تعامل آن با خاک نیز هست. در واقع، فرآیند تولید ژئوگرید نقش کلیدی در شکلگیری ابعاد چشمهها و میزان سختی یا انعطافپذیری آن دارد. بسته به نوع پروژه، مانند تسلیح دیوارهای حائل، تثبیت بستر راه یا کنترل فرسایش، ممکن است نیاز به ژئوگریدهایی با ساختارهای متفاوت باشد که این تفاوت مستقیماً به روش تولید آنها بازمیگردد. به همین دلیل، شناخت فرآیند ساخت ژئوگریدها، گامی ضروری برای انتخاب بهینه و عملکرد مؤثر آنها در پروژههای ژئوتکنیکی محسوب میشود. بر این اساس ژئوگریدها بر اساس نوع ساخت به صورت زیر طبقهبندی میشوند.
- اکسترودشده (extruded) : ساخت از طریق کشش ورقهای پلیمری سوراخدار یا کشش ورقهای پلیمر و سپس ایجاد سوراخ در آنها.
- بافتهشده (Woven) : ساخته شده با بافت الیاف و سپس اجرای پوشش بر روی الیاف بافته شده.
- چسباندهشده یا جوششده (Welded/Bonded) : اتصال نوارهای پلیمری با جوش حرارتی یا چسب.
۱-۲-۲- ژئوگرید های اکسترودشده (extruded geogrid)
ژئوگریدهای ساختهشده به روش اکستروژن از رایجترین انواع ژئوگریدها هستند که بهویژه در پروژههای تسلیح خاک و پایدارسازی شیبها کاربرد دارند. این ژئوگریدها ابتدا به صورت ورقهای پلیمری سوراخدار (معمولاً از پلیاتیلن یا پلیپروپیلن) تولید میشوند و سپس با اعمال کشش در یک یا دو جهت، ساختاری شبکهای و مقاوم پیدا میکنند. فرآیند کشش باعث جهتگیری زنجیرههای پلیمری و در نتیجه افزایش قابلتوجه مقاومت کششی میشود. ساختار منظم و سخت این ژئوگریدها، آنها را برای استفاده در دیوارهای حائل، بستر جادهها و پروژههای پایداری خاک بسیار مناسب میسازد.
در کنار روش متداول تولید ژئوگریدهای اکسترود شده، نوع دیگری از فرآیند نیز وجود دارد که در آن ترتیب مراحل معکوس است: ابتدا ورق پلیمری کشیده میشود و سپس الگوی سوراخکاری روی آن اعمال میگردد. این روش امکان کنترل دقیقتر هندسه مش و توزیع یکنواخت تنش در ساختار نهایی را فراهم میسازد. بهعلاوه، چون کشش قبل از سوراخکاری انجام میشود، احتمال تمرکز تنش و ضعف مکانیکی در اطراف گرهها کاهش مییابد. چنین ژئوگریدهایی معمولاً در کاربردهایی با نیاز به مشبندی خاص یا مقاومت چندجهتی مورد استفاده قرار میگیرند.
شکل ۱ : ژئوگریدهای اکسترود شده – (a-i) تکسویه، (a-ii) دوسویه، (a-iii) سه محوره
۲-۲-۲- ژئوگریدهای بافتهشده (Woven)
ژئوگریدهای بافتهشده (Woven Geogrids) از درهمبافتن الیاف یا نوارهای پلیمری مقاوم، مانند پلیاستر یا پلیپروپیلن یا فایبرگلاس، به صورت تار و پود ساخته میشوند. این نوع ژئوگریدها معمولاً دارای مقاومت کششی بالا در یک یا دو جهت بوده و با پوششی از پلیاتیلن یا PVC برای افزایش دوام در برابر عوامل محیطی پوشانده میشوند. این نوع ژئوگریدها نسبت به سایر ژئوگریدها از نظر روش ساخت بسیار انعطافپذیر هستند.
شکل ۲ : دو نمونه از ژئوگریدهای بافتهشد
۳-۲-۲- ژئوگریدهای چسباندهشده یا جوششده (Welded/Bonded)
ژئوگریدهای جوشی یا چسبی (Bonded or Welded Geogrids) از اتصال تقاطعی نوارهای پلیمری سفت، معمولاً از جنس پلیاتیلن یا پلیپروپیلن، به وسیله جوش (جوش حرارتی) یا چسبهای صنعتی ساخته میشوند. این ساختار شبکهای صلب، مقاومت بالایی در برابر تغییرشکل دارد و اغلب در کاربردهای تقویت بستر و کنترل تغییر مکان به کار میروند.
شکل ۳ : چند نمونه از ژئوگریدهای جوششده
۲-۳- طبقه بندی ژئوگریدها بر اساس نوع کاربرد
ژئوگریدها بر اساس نوع کاربرد به دو دسته اصلی خاکی و آسفالتی تقسیم میشوند. این دستهبندی بر پایه عملکرد مهندسی ژئوگرید در بهبود رفتار سازههای خاکی یا روسازیهای انعطافپذیر انجام میشود. شناخت این دو نوع، به انتخاب صحیح ژئوگرید متناسب با شرایط پروژه کمک میکند.
۲-۳-۱- ژئوگریدهای خاکی
ژئوگریدهای خاکی به دستهای از ژئوگریدها اطلاق میشود که بهطور مستقیم با خاک در تعامل بوده و نقش اصلی آنها تقویت ، تثبیت و تسلیح خاک در سازههای عمرانی است. این نوع ژئوگریدها با ایجاد پیوند مکانیکی و افزایش مقاومت کششی در خاک، عملکرد بهتری در تسلیح شیبها، تثبیت بستر و دیوارهای حائل ارائه میدهند. بهعبارت دیگر، هرگاه هدف اصلی استفاده از ژئوگرید بهبود رفتار و مقاومت خاک باشد، آن محصول در دسته ژئوگریدهای خاکی قرار میگیرد. این دستهبندی به مهندسین کمک میکند تا بر اساس نیاز پروژه، نوع مناسب ژئوگرید را انتخاب کنند.
۲-۳-۲- ژئوگریدهای آسفالتی
ژئوگریدهای آسفالتی به گروهی از ژئوگریدها گفته میشود که بهطور خاص برای تقویت و افزایش دوام روسازیهای آسفالتی طراحی شدهاند. این ژئوگریدها با قرارگیری در لایههای آسفالت، باعث کاهش ترکخوردگی و افزایش مقاومت کششی روسازی میشوند. به عبارتی، هرگاه هدف اصلی استفاده از ژئوگرید بهبود عملکرد و افزایش طول عمر پوشش آسفالتی باشد، آن ژئوگرید در دسته ژئوگریدهای آسفالتی قرار میگیرد.

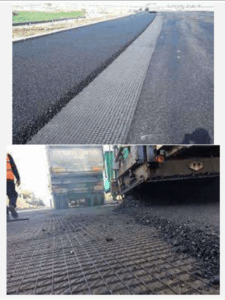

شکل ۴ : اجرای ژئوگرید آسفالتی بین دو لایه قدیم و جدید
۲-۴- طبقه بندی ژئوگریدها بر اساس عملکرد و شکل پذیری
یکی از رایجترین روشهای دستهبندی ژئوگریدها، بر پایه جهتگیری مقاومت کششی آنهاست که شامل سه نوع ژئوگرید تکمحوره (تکسویه) ، ژئوگرید دومحوره (دوسویه) و سهمحوره میشود. این تقسیمبندی مشخص میکند ژئوگرید در چه جهاتی قادر به تحمل و انتقال نیرو به خاک است. ژئوگریدهای تکمحوره بیشتر در دیوارهای حائل و شیبهای تند استفاده میشوند، در حالی که نوع دومحوره برای تثبیت بستر راه و افزایش سختی افقی مناسبتر است. ژئوگریدهای سهمحوره که دارای الگوی مثلثی هستند، توانایی پخش بار در چند جهت را دارند و در شرایط بارگذاری چندجهته عملکرد بهتری ارائه میدهند. در این طبقهبندی، جهت مقاومت کششی نقش مهمی در شکل هندسی چشمههای ژئوگرید ایفا میکند و مستقیماً بر کارایی آن تأثیر میگذارد.
- ژئوگرید تکمحوره (تکسویه) : ژئوگریدی که با کشش طولی یک ورق پلیمری پانچ شده منظم تولید میشود و بنابراین مقاومت کششی آن در جهت طولی بسیار بیشتر از مقاومت کششی آن در جهت عرضی است. (شکل ۱ – a-i)
- ژئوگرید دومحوره (دوسویه) : ژئوگریدی که با کشش در هر دو جهت طولی و عرضی یک ورق پلیمری پانچ شده منظم تولید میشود و بنابراین دارای مقاومت کششی برابر در هر دو جهت طولی و عرضی است. (شکل ۱ – a-ii)
- ژئوگرید سه محوره: ژئوگریدی که برای داشتن مقاومت کششی برابر در چند جهت، یعنی تقریباً خواص کششی ۳۶۰ درجه، تولید شده است . (شکل ۱ – a-iii)
3- مکانیزم و عملکرد ژئوگریدها در خاک
اصلیترین عامل تأثیرگذار در عملکرد ژئوگرید، مکانیزم قفل و بست (Interlocking Mechanism) بین ذرات خاک و چشمههای ژئوگرید است. این مکانیزم زمانی ایجاد میشود که ذرات خاک وارد چشمههای ژئوگرید شده و درون آن محصور میشوند، بهگونهای که حرکت آزادانه آنها محدود شده و در برابر تغییر شکل مقاومت پیدا میکنند. در نتیجه، بخشی از تنشهای وارد بر خاک به ژئوگرید منتقل میشود که این امر باعث افزایش پایداری، سختی و عملکرد کلی سیستم خاک–ژئوگرید میگردد. این تعامل، بهویژه در خاکهای دانهای مانند شن و ماسه، نقش مهمی در کاهش نشست و افزایش کارایی سازه ایفا میکند. بهطور کلی، ژئوگریدها از طریق سه نوع مکانیزم اصلی، بر رفتار خاک اثر میگذارند.
۳-۱- قفل و بست مکانیکی
زمانی که خاک دانهای درون چشمههای ژئوگرید جای میگیرد، با اعمال تنشهای خارجی، ذرات خاک تمایل دارند حرکت کرده و از جای خود جابهجا شوند. اما ساختار شبکهای و منظم ژئوگرید مانع از این حرکت آزادانه میشود. بهعبارت دیگر، ژئوگرید با ایجاد مکانیزم قفل و بست، ذرات خاک را در جای خود نگه داشته و مانع لغزش آنها میشود. این درگیری مکانیکی میان خاک و ژئوگرید باعث انتقال مؤثر نیروها از ذرات خاک به شبکه ژئوگرید شده و نیروها را در سطح وسیعتری توزیع میکند. نتیجه این فرآیند، افزایش چشمگیر سختی مجموعه خاک–ژئوگرید، بالا رفتن مقاومت برشی و بهبود پایداری کلی سیستم خواهد بود، بهویژه در پروژههایی که با بارگذاریهای دینامیکی یا بارهای سنگین مواجهاند.

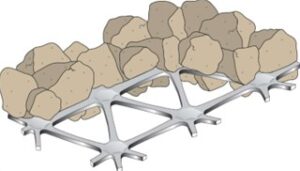

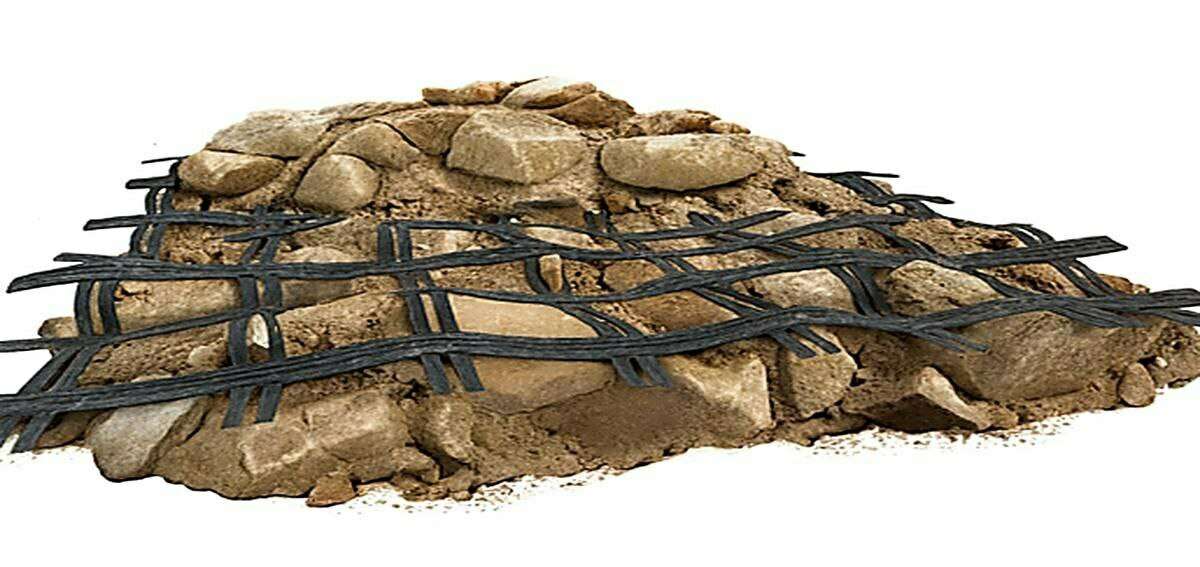

شکل ۵ : قرارگیری ذرات خاک در داخل چشمههای ژئوگرید و ایجاد مکانیزم قفلوبست مکانیکی
۳-۲- ایجاد نیروی مقاوم (Passive)
علاوه بر قفل و بست مکانیکی، ژئوگریدها از طریق ایجاد نیروی مقاوم (Passive) نیز با خاک درگیر میشوند. زمانی که خاک در برابر حرکت افقی ژئوگرید قرار میگیرد، فشار جانبی قابلتوجهی در مقابل المانهای عرضی ژئوگرید ایجاد میشود که به آن مقاومت پسیو(مقاوم) گفته میشود. این مقاومت باعث مهار بهتر جابجاییها و افزایش پایداری مجموعه میگردد. بهویژه در خاکهای دانهای، نقش نیروی مقاوم در افزایش ظرفیت برشی و کاهش تغییر شکلها بسیار چشمگیر است. این مکانیزم مکمل قفل و بست بوده و باعث بهبود عملکرد کلی سیستم خاک-ژئوگرید میشود.
۳-۳– ایجاد اصطکاک و چسبندگی
در کنار قفل و بست مکانیکی که از درگیری فیزیکی بین ژئوگرید و ذرات خاک ناشی میشود، اصطکاک سطحی نیز نقش مهمی در انتقال نیرو بین خاک و ژئوگرید ایفا میکند. این اصطکاک باعث میشود تا تنشها بهطور مؤثری به مجموعه ژئوگرید منتقل شوند و پایداری مجموعه افزایش یابد. در خاکهای ریزدانه مانند رسها، علاوه بر اصطکاک، چسبندگی (adhesion) بین سطح ژئوگرید و ذرات خاک نیز مؤثر است. این چسبندگی میتواند عامل مهمی در بهبود عملکرد مقاومتی سیستم مسلحشده باشد.

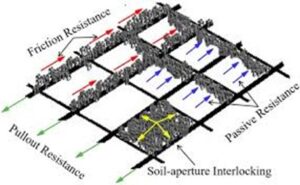

شکل ۶ : سه نوع مکانیز ایجاد شده در ژئوگریدها ( قفل و بست مکانیکی ، نیروی اصطکاک بین خاک و ژئوگرید ، ایجاد نیروی مقاوم المانهای عرضی ژئوگرید )
شکل ۷ : نمایی از عملکرد سهلایه ژئوگرید در توزیع بار
۴- مزایای استفاده از ژئوگریدها
پیش از آنکه به فهرست مزیتهای ژئوگرید بپردازیم، شایسته است نقش کلیدی این محصول مهندسی در موفقیت پروژههای عمرانی را یادآور شویم. ژئوگریدها به عنوان مسلحکنندهای هوشمند در دل خاک عمل میکنند؛ بدین معنا که با ایجاد سازوکاری چندبعدی، هم رفتار مکانیکی لایههای خاک را بهبود میبخشند و هم هزینه و زمان اجرای پروژه را بهطور محسوسی کاهش میدهند. افزون بر این، مزایای ژئوگرید تنها به بهینهسازی فنی محدود نمیشود و در پایداری بلندمدت سازه، حفاظت محیطزیست و افزایش بهرهوری سرمایهگذاری نیز نقشآفرین است. در ادامه، مهمترین مزایای استفاده از ژئوگرید را مرور میکنیم.
- افزایش ظرفیت باربری خاک در محلهای با بستر ضعیف
- کاهش ضخامت لایههای روسازی یا خاکریز و صرفهجویی در مصالح
- کاهش نشستهای طولانیمدت و نامتقارن در سازهها
- توزیع یکنواخت بار و کاهش تمرکز تنش در بستر
- جلوگیری از لغزش شیروانیها و افزایش پایداری شیبهای خاکی
- قابلیت اجرا در شرایط سخت آبوهوایی یا زمینهای باتلاقی
- افزایش طول عمر و دوام بستر راهها، خطوط راهآهن
- سازگاری با انواع خاکهای دانهای و بعضاً ریزدانه با طراحی مناسب
- مقاومت بالا در برابر مواد شیمیایی، رطوبت، پوسیدگی و اشعه UV
- کاهش نیاز به خاک مناسب یا قرضه باکیفیت (صرفهجویی در حمل و نقل)
- امکان نصب آسان و سریع بدون نیاز به تجهیزات سنگین و نیروی کار ماهر
- افزایش ایمنی سازههای عمرانی در برابر بارهای دینامیکی مانند زلزله و ارتعاش
- کمک به حفاظت محیطزیست با کاهش برداشت از منابع طبیعی و کاهش انتشار کربن
- کاهش تنشهای افقی در پشت دیوارهای حائل و کمک به طراحی بهینهتر سازه
- افزایش عملکرد خاک در برابر نیروهای کششی که ذاتاً مقاومت کمی در برابر آن دارد
- امکان استفاده مجدد از خاکهای محلی کمکیفیت با تقویت مناسب به کمک ژئوگرید (درصورت پذیرش پارامترهای مهندسی خاک از آزمایشات ژئوتکنیک)
- پایداری سازه در برابر فرسایش ناشی از آبهای سطحی یا جریانهای زیرسطحی
- کاهش نیاز به اجرای سیستمهای زهکشی گسترده در برخی شرایط خاص
- افزایش ضریب اطمینان سازه با هزینهای بسیار کمتر نسبت به راهحلهای سنتی مانند بتن
- امکان استفاده در پروژههای موقت (مانند راههای دسترسی کارگاهی) با قابلیت جمعآوری مجدد
- عدم تأثیرپذیری عملکرد ژئوگرید از تغییرات دمایی در محیط (پایداری حرارتی بالا)
- امکان استفاده در کنار سایر ژئوسنتتیکها مانند ژئوتکستایل و ژئونت برای عملکرد ترکیبی
۵- کاربردهای ژئوگرید در مهندسی عمران و ژئوتکنیک
با توجه به قابلیتهای مکانیکی ویژه و عملکرد چندمنظوره ژئوگریدها در بهبود رفتار خاک، این مصالح مهندسی در طیف وسیعی از پروژههای عمرانی و ژئوتکنیکی مورد استفاده قرار میگیرند. از پایدارسازی شیروانیهای طبیعی گرفته تا تقویت بستر راهها و خطوط راهآهن، ژئوگریدها نقش حیاتی در افزایش پایداری، کاهش هزینهها و بهبود عملکرد سازه ایفا میکنند. استفاده از ژئوگرید نهتنها در پروژههای جدید، بلکه در تقویت و بهسازی زیرساختهای موجود نیز کاربرد فراوان دارد. تنوع در انواع ژئوگرید (تکسویه، دوسویه و سهمحوره) باعث شده است تا برای هر شرایط زمین و هدف مهندسی، راهحلی مناسب فراهم باشد. در ادامه، مهمترین کاربردهای ژئوگریدها در پروژههای عمرانی و زیربنایی معرفی میشوند.
- تقویت بستر راهها و فونداسیون های سازه های سنگین
در پروژههای راهسازی و احداث سازههای سنگین، ژئوگرید با تقویت بستر خاک، موجب افزایش ظرفیت باربری و توزیع یکنواخت تنشها در زیر فونداسیون میشود. این امر از نشستهای ناهمگون و گسیختگیهای موضعی جلوگیری کرده و عمر مفید سازه را افزایش میدهد. استفاده از ژئوگرید همچنین امکان اجرای پروژه در زمینهای با کیفیت پایین را فراهم کرده و نیاز به مصالح قرضه باکیفیت را کاهش میدهد.
شکل ۸ : تقویت بستر راه با استفاده از ژئوگریدهای دوسویه
- دیوارهای حائل و شیبهای پایدار
در دیوارهای حائل مکانیکی (MSE walls)، ژئوگرید بهعنوان مسلحکننده خاک در پشت دیوار عمل کرده و پایداری سازه را تأمین میکند.

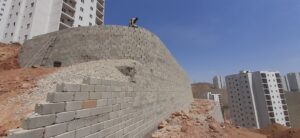

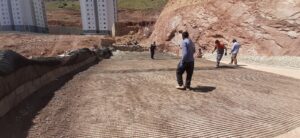

شکل ۹ : ساخت دیوارخاک مسلح ژئوگریدی با ژئوگرید های تک سویه
- تقویت بستر خطوط راهآهن
افزایش سختی بستر خطوط راهآهن و کاهش نشستهای طولانیمدت با استفاده از ژئوگرید امکانپذیر است.

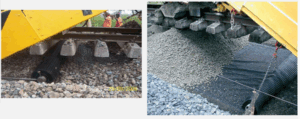

شکل ۱۰ : استفاده از ژئوتکستایل و ژئوگرید در تقویت بستر راه آهن
- تقویت خاکهای سست و باتلاقی
در مناطق با خاک ضعیف و اشباع، ژئوگرید نقش کلیدی در ایجاد پایداری و امکانپذیر کردن ساختوساز ایفا میکند.

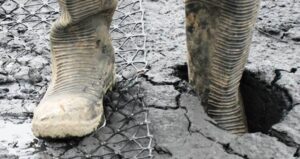

شکل ۱۱ : تأثیر مسلحسازی با ژئوگرید بر کاهش تغییرشکل موضعی در بسترهای ضعیف
- تقویت پایلکَپها (Pile Cap Platforms)
برای توزیع بهتر بار ماشینآلات سنگین روی زمین سست در پروژههای نفت، گاز و پتروشیمی.

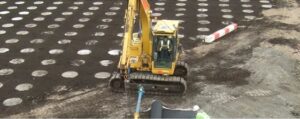

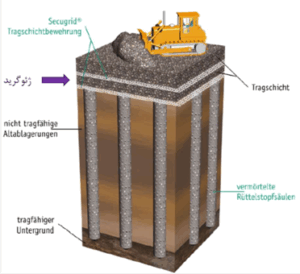

شکل ۱۲ : تقویت خاکریز با ترکیب ژئوگرید و شمعها در بسترهای نرم
- کنترل فرسایش خاک
در کنار دیگر مصالح ژئوسنتتیکی، ژئوگریدها میتوانند در جلوگیری از فرسایش خاک در دامنهها و کانالها مؤثر باشند.
شکل ۱۳ : استفاده از تشک های ژئوگریدی در اجرای سازههای حفاظتی در محیطهای ساحلی
- پایداری خاک در محل دفن زباله (Landfill)
استفاده از ژئوگرید برای افزایش مقاومت شیبها و جلوگیری از لغزش لایههای زباله و ژئوممبران.

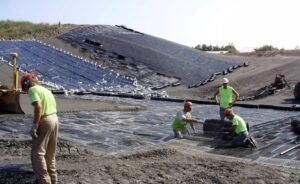

شکل ۱۴ : استفاده از ژئوگرید برای تقویت بستر و شیب در لندفیل ها
- ساخت کوله های پل
در کوله پلها، ژئوگرید نقش کلیدی در تقویت خاکریز پشت سازه ایفا میکند و مانع از ایجاد نشستهای غیریکنواخت و فشار بیشازحد به بدنه پل میشود. با مسلحسازی لایههای خاک در ناحیه کوله، پایداری کلی سازه افزایش یافته و خطر گسیختگی یا ترک در محل اتصال پل به خاکریز بهطور چشمگیری کاهش مییابد. این روش علاوهبر بهبود عملکرد سازهای، موجب صرفهجویی در هزینههای اجرایی و نگهداری نیز میشود.

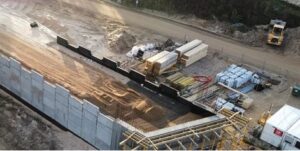

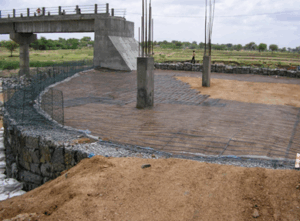

شکل ۱۵ : کاربرد ژئوگرید در تقویت کوله پلها
- ساخت بستر پایدار برای توربینهای بادی
ایجاد ثبات در فونداسیون توربینها بهخصوص در خاکهای رسی یا ماسهای سست.

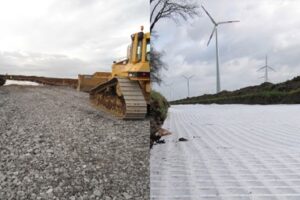

شکل ۱۶ : استفاده از ژئوکامپوزیتها (ترکیب چند ژئوسنتتیک با هم) در ساخت فونداسیون های توربین های بادی
- کاهش هزینههای نگهداری آسفالتها

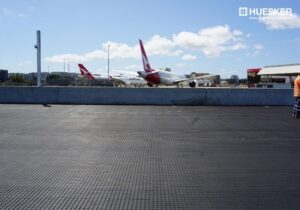

ژئوگریدهای آسفالتی در روسازی راهها و باند فرودگاهها برای افزایش مقاومت کششی لایههای آسفالتی و کاهش ترکخوردگی مورد استفاده قرار میگیرند. این مصالح با ایجاد یک شبکه تقویتی در بین یا زیر لایههای آسفالت، مانع گسترش ترکهای بازتابی شده و عمر مفید روسازی را به طور قابل توجهی افزایش میدهند.
شکل ۱۷ : به تاخیر انداختن ترکهای کششی در آسفالت با استفاده از ژئوگریدهای آسفالتی
- پایداریRight of Way در پروژهها
ژئوگریدها در محدوده رایت آف وی (Right of Way) کاربردهای مهمی در بهبود پایداری و عملکرد خاک دارند. با افزایش ظرفیت باربری و کاهش نشست، ایمنی و دوام سازههای مسیر را تضمین کنند. استفاده از ژئوگرید در مناطق محدود رایت آف وی، بهویژه در زمینهای ضعیف، باعث کاهش نیاز به خاکبرداری و مصالح پرکننده شده و به بهینهسازی طراحی و کاهش هزینههای اجرایی کمک میکند. مانند خطوط انتقال برق یا گاز در مناطق کوهستانی یا باتلاقی.
- پایداری دیوارههای معادن

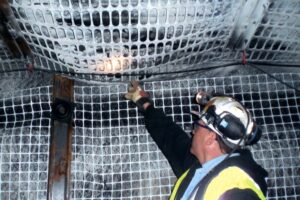

ژئوگریدهای معدن، مانند Minegrid شرکت HUESKER، با تقویت دیوارهها و توزیع یکنواخت فشارها از ریزش و نشست در معادن جلوگیری کرده و ایمنی و بهرهوری عملیات را افزایش میدهند.

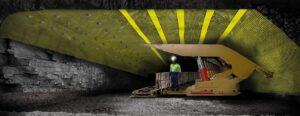

شکل ۱۸ :کاربرد هوشمندانه ژئوگرید در مهندسی معادن
- فرونشستها (Sinkholes)

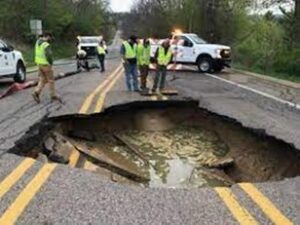

فرونشستها (سینکهولها) فرورفتگیهای ناگهانی و اغلب فاجعهباری در سطح زمین هستند که میتوانند جادهها ، ساختمانها و حتی کل مناظر طبیعی را در خود ببلعند . این مخاطرات زمین شناسی تهدیدی جدی برای زیرساختها ، ایمنی و ثبات اقتصادی محسوب میشوند. با گسترش شهرنشینی به مناطق آسیبپذیر ، نیاز به راهکارهای موثر برای کاهش خطر فرونشستها بیش از پیش احساس میشود . یکی از امیدوارکننده ترین راه حلها استفاده از ژئوگریدهاست.
شکل ۱۹ : نحوه عملکرد ژئوگریدها در تثبیت زمین و کنترل فرونشست

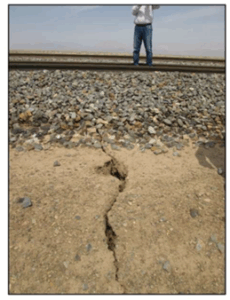

شکل ۲۰ : گسترش شکاف تا زیر ریل راهآهن در دشت مغان
۶- معایب ژئوگریدها
با وجود مزایای فراوان ژئوگریدها در تقویت و پایداری سازههای خاکی، این مصالح مهندسی بدون محدودیت نیستند. برخی مشکلات اجرایی، طراحی و محیطی میتوانند عملکرد مطلوب آنها را تحت تأثیر قرار دهند. در ادامه، مهمترین معایب ژئوگریدها بررسی میشود.
- وابستگی به کیفیت تولید : محصولات بیکیفیت یا غیراستاندارد میتوانند باعث گسیختگی و شکست در پروژه شوند. انتخاب برند معتبر بسیار مهم است.
- افزایش عرض دیوار در دیوارهای حائل : برای اینکه ژئوگرید بتواند بهدرستی عملکرد مسلحکننده داشته باشد، باید ژئگرید در دیوار به طول کافی ادامه داشته باشد، و این به معنای نیاز به فضای بیشتری در پشت دیوار است. در پروژههایی که محدودیت فضا دارند (مثلاً در مناطق شهری)، این یک مشکل جدی است.
- وابسته بودن عملکرد به کیفیت مصالح خاکریز: ژئوگریدها بهتنهایی عمل نمیکند؛ باید با خاک مناسب اجرا شوند.اگر خاکریز ریزدانه، اشباع یا بی کیفیت باشد، قفلوبست کافی با ژئوگرید ایجاد نمیشود و عملکرد مسلحسازی کاهش مییابد.
- آسیبپذیری ژئوگرید حین اجرا : در صورتی که خاکریزی با ماشینآلات سنگین بدون رعایت اصول نصب انجام شود، ژئوگرید ممکن است پاره یا کشیده شود.
۷- نتیجهگیری
ژئوگریدها به عنوان یکی از پیشرفتهترین و مؤثرترین مصالح مهندسی ژئوتکنیک، نقش بسیار حیاتی در افزایش پایداری و کارایی سازههای خاکی ایفا میکنند. این ساختارهای شبکهای با مکانیزم خاص قفل و بست، امکان توزیع یکنواخت بار، افزایش ظرفیت باربری خاک، و بهبود مقاومت در برابر نشست و جابجاییهای ناخواسته را فراهم میسازند. به عبارت دیگر، ژئوگریدها موجب تقویت خاک و بهبود رفتار مکانیکی آن در برابر بارگذاریهای مختلف میشوند، امری که در پروژههای عمرانی، راهسازی، مهندسی محیط زیست و بسیاری زمینههای دیگر، اهمیت غیرقابل انکاری دارد.
استفاده از ژئوگریدها در پروژههای عمرانی علاوه بر ارتقاء عملکرد سازه، مزایای اقتصادی چشمگیری نیز به همراه دارد؛ کاهش ضخامت لایههای مصالح، کاهش هزینههای اجرای پروژه، و تسریع در زمان ساخت از جمله این مزایا هستند که باعث میشوند بهرهوری پروژه به طور قابل توجهی افزایش یابد. همچنین، با توجه به پیشرفتهای فنی در طراحی و تولید انواع مختلف ژئوگریدها، میتوان این مصالح را در شرایط مختلف خاک و محیطی به کار برد و از دوام و طول عمر بالای آنها اطمینان حاصل کرد.
در نهایت، آشنایی کامل با ژئوگریدها و بهرهگیری از آنها به عنوان یک راهکار مهندسی نوین، امری ضروری و اجتنابناپذیر است. این تکنولوژی نه تنها راهحلی علمی و مبتنی بر دانش مهندسی ارائه میدهد، بلکه با مزایای عملی و اقتصادی خود، به شما کمک میکند تا پروژههای خود را با کیفیت بالاتر، هزینه کمتر و در زمان کوتاهتری به انجام برسانید. بنابراین، به کارگیری ژئوگریدها در پروژه بعدی شما، گامی هوشمندانه و استراتژیک در جهت موفقیت بلندمدت خواهد بود.
8- منابع
Shukla, S.K., An introduction to geosynthetic engineering. 2025: CRC Press.
