در سازه‌های مدفون و سیستم‌های آب‌بندی، تنها جلوگیری از نفوذ آب کافی نیست؛ آب تجمع‌یافته در مجاورت سازه باید به‌صورت کنترل‌شده تخلیه شود. باقی ماندن آب پشت دیوارهای حائل، فونداسیون یا لایه‌های آب‌بندی می‌تواند باعث افزایش فشار هیدرواستاتیک و کاهش کارایی سیستم شود. دیمپل شیت (Dimple Sheet) نوعی ورق پلیمری دارای برجستگی‌های منظم است که برای ایجاد فضای خالی و مسیر زهکشی میان سازه و لایه مجاور استفاده می‌شود. این برجستگی‌ها یا Dimple ها باعث می‌شوند پس از نصب، یک فضای پیوسته برای حرکت آب یا هوا ایجاد شود. در برخی محصولات نیز یک لایه ژئوتکستایل روی برجستگی‌ها متصل می‌شود تا ضمن عبور آب، از ورود ذرات خاک به فضای زهکشی جلوگیری کند.
محصولات تجاری این خانواده معمولاً از ورق ژئوممبران HDPE یا PP تولید می‌شوند و نوع دقیق پلیمر، ارتفاع برجستگی‌ها و ساختار لایه‌ها به کاربرد محصول وابسته است. برای مثال، در برخی پروژه‌ها از هسته HDPE دیمپل‌دار و ژئوتکستایل PP تشکیل شده است.
ساختار دیمپل شیت چگونه است؟

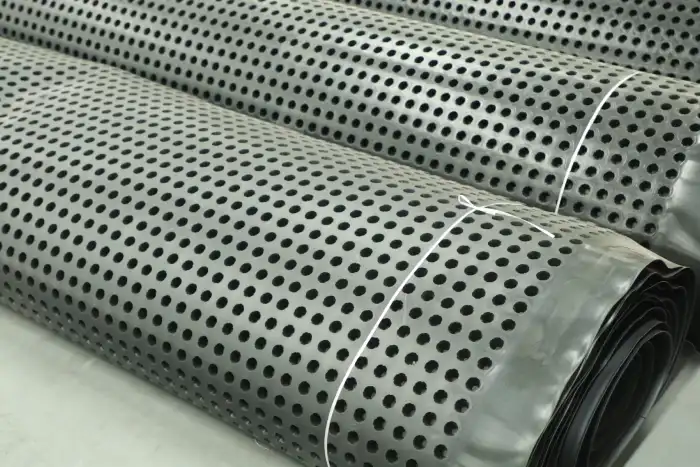

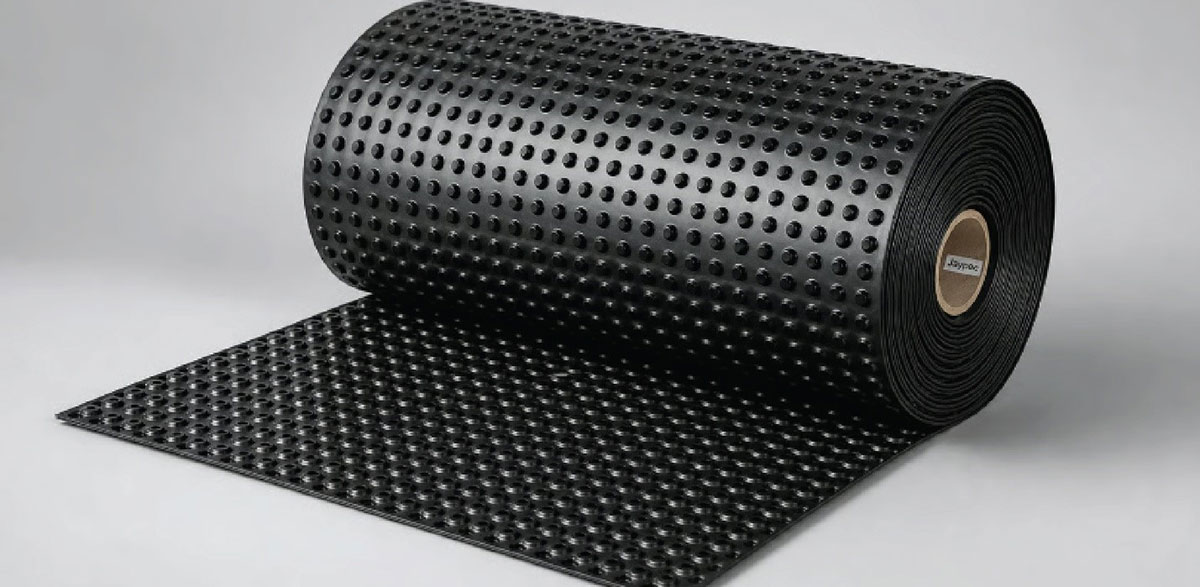

ساده‌ترین دیمپل شیت از یک ورق پلیمری تشکیل شده است که سطح آن دارای برجستگی‌های منظم است. این ساختار می‌تواند به دو شکل اصلی عرضه شود:
دیمپل شیت تک‌لایه
در این نوع، تنها ورق پلیمری برجسته وجود دارد. فضای ایجادشده توسط برجستگی‌ها می‌تواند به‌عنوان مسیر تخلیه آب یا گاها عبور هوا عمل کند. نکته قابل توجه آن است که استفاده از دیمپل شیت به صورت تک لایه در پروژه‌ها عموما کاربردی نیست از آن جهت که در طول زمان ، فضای بین برجستگی‌ها با ذرات خاک پر شده و فرآیند زهکشی به طور مناسب عمل نخواهد کرد.
دیمپل شیت همراه با ژئوتکستایل
در این ساختار، یک ژئوتکستایل فیلتر روی دیمپل‌ها قرار می‌گیرد. ژئوتکستایل اجازه عبور آب را می‌دهد، اما مانع از ورود بخش عمده ذرات خاک به فضای زهکشی می‌شود. در نتیجه کانال‌های تشکیل‌شده میان دیمپل‌ها، برای عبور آب، باز باقی می‌مانند. این محصول از نظر عملکرد در گروه ژئوکامپوزیت‌های زهکشی قرار می‌گیرد؛ زیرا از ترکیب یک هسته زهکش و یک لایه فیلتراسیون تشکیل شده است.
انواع دیمپل شیت
دیمپل شیت‌ها با توجه به کاربردهای متنوع خود در انواع مختلفی تولید می‌شوند که هر یک برای نیازهای خاص طراحی شده‌اند. انتخاب نوع مناسب به شرایط پروژه، محیط و نیازهای سازه بستگی دارد. در ادامه بررسی می‌کنیم که مهم‌ترین انواع دیمپل شیت چیست ؟
دیمپل شیت ساده (Standard Dimple Sheet)
این نوع دیمپل شیت‌ها برای حفاظت از دیوارهای فونداسیون و سازه‌های زیرزمینی و آب بندی فونداسیون ساختمان طراحی شده‌اند. ساختار آن‌ها شامل یک لایه پلی‌اتیلن با برجستگی‌های منظم است که به هدایت آب و جلوگیری از تجمع رطوبت کمک می‌کند. این نوع به دلیل نصب آسان و قیمت مناسب، در بسیاری از پروژه‌های ساختمانی استفاده می‌شود.
دیمپل شیت با لایه ژئوتکستایل (Geotextile Laminated Dimple Sheet)
این نوع دیمپل شیت‌ها علاوه بر برجستگی‌های زهکشی، به یک لایه ژئوتکستایل نیز مجهز هستند. این لایه به جلوگیری از ورود ذرات خاک به سیستم زهکشی کمک کرده و عملکرد فیلتراسیون را بهبود می‌بخشد. این نوع به‌ویژه در سقف‌های سبز، دیوارهای حائل و پروژه‌های محوطه‌سازی کاربرد دارد.
دیمپل شیت تقویت‌شده (Reinforced Dimple Sheet)
این نوع دیمپل شیت‌ها با موادی مانند فایبرگلاس یا شبکه‌های فلزی تقویت شده‌اند تا مقاومت بیشتری در برابر فشارهای مکانیکی و آسیب‌های خارجی داشته باشند. از این نوع در تونل‌ها، پارکینگ‌های زیرزمینی و دیوارهای حائل با فشارهای بالا استفاده می‌شود.
دیمپل شیت با مقاومت شیمیایی (Chemical Resistant Dimple Sheet)
این نوع از موادی با مقاومت شیمیایی بالا ساخته شده است که در محیط‌هایی با تماس زیاد با مواد شیمیایی، مانند صنایع نفت و گاز یا تصفیه‌خانه‌های فاضلاب، به‌کار می‌رود.
دیمپل شیت مخصوص سقف‌های سبز (Green Roof Dimple Sheet)
این نوع برای استفاده در سقف‌های سبز طراحی شده و علاوه بر زهکشی، به حفظ رطوبت و تقویت سیستم‌های گیاهی کمک می‌کند. معمولاً دارای برجستگی‌های بالاتر و ظرفیت بالای ذخیره آب است.
دیمپل شیت مخصوص سیستم‌های دیوارهای شیب‌دار (Retaining Wall Dimple Sheet)
این نوع دیمپل شیت به‌طور خاص برای استفاده در دیوارهای شیب‌دار طراحی شده و به مدیریت آب، کاهش فشار هیدرواستاتیک و افزایش پایداری دیوار کمک می‌کند. انتخاب نوع مناسب دیمپل شیت به نوع پروژه، شرایط محیطی و نیازهای سازه بستگی دارد. استفاده صحیح از این مواد می‌تواند به افزایش طول عمر سازه‌ها و کاهش هزینه‌های نگهداری کمک کند
دیمپل شیت چگونه عمل می‌کند؟
عملکرد دیمپل شیت بر پایه ایجاد یک فضای زهکشی پیوسته است. آب موجود در خاک یا لایه‌های بالاتر، در صورت وجود ژئوتکستایل ابتدا از ژئوتکستایل عبور می‌کند و ژئوتکستایل از وارد شدن ذرات خاک به مسیر بین برجستگی‌ها جلوگیری می‌کند؛ سپس آب عبور کرده، وارد فضای میان برجستگی‌ها می‌شود و فرآیند زهکشی ادامه می‌یابد. این آب تحت اثر گرانش در امتداد صفحه حرکت کرده و در نهایت باید به یک خروجی مانند لوله زهکش، کانال یا سامانه جمع‌آوری آب منتقل شود. بنابراین دیمپل شیت به‌تنهایی آب را «حذف» نمی‌کند؛ بلکه مسیر انتقال آن را فراهم می‌کند.
این نکته از نظر طراحی بسیار مهم است: دیمپل شیت بدون مسیر خروج مناسب، یک سیستم زهکشی کامل محسوب نمی‌شود.
مهم‌ترین کاربردهای دیمپل شیت

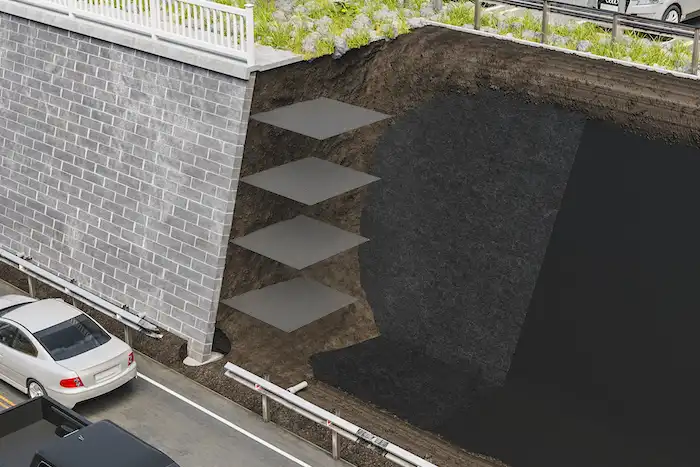

دیمپل شیت در دیوارهای حائل و فونداسیون
یکی از رایج‌ترین کاربردهای دیمپل شیت، نصب در پشت دیوار حائل، دیوار زیرزمین و فونداسیون‌های مدفون است.
در این کاربرد، دیمپل شیت می‌تواند دو وظیفه مهم داشته باشد:
- فراهم کردن مسیر تخلیه آب
- محافظت مکانیکی از لایه آب‌بندی در برابر خاک و عملیات Backfill
به طور کلی، خروج سریع‌تر آب از پشت یک دیوار می‌تواند از تجمع آب و افزایش فشار هیدرواستاتیک در مجاورت سیستم آب‌بندی جلوگیری کند.
کاربرد در بام سبز و Roof Garden
در برخی سیستم‌های بام سبز از صفحات دیمپل‌دار به‌عنوان بخشی از لایه زهکشی استفاده می‌شود.اما به طور کلی همه دیمپل شیت‌ها برای بام سبز طراحی نشده‌اند. در این کاربرد ممکن است محصول دارای سوراخ‌های زهکشی، قابلیت نگهداری مقدار مشخصی آب یا ساختار چندلایه خاص باشد. بنابراین محصول باید متناسب با سیستم Roof Garden انتخاب شود. برخی صفحات دیمپل‌دار مخصوص این کاربرد دارای Perforation هستند تا آب اضافی را تخلیه کنند.

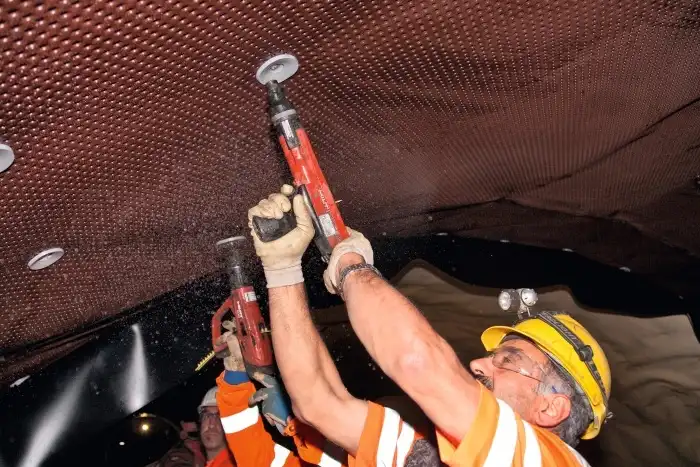

استفاده در تونل‌ها و سازه‌های زیرزمینی
در تونل‌ها و سازه‌های مدفون، کنترل آب نفوذی یکی از مسائل مهم طراحی است. دیمپل شیت و ژئوکامپوزیت‌های زهکشی می‌توانند بین زمین و سازه یا در کنار سیستم آب‌بندی قرار گیرند و آب را به شبکه جمع‌آوری و زهکشی منتقل کنند. این روش در پروژه‌های کنترل آب‌بندی تونل نیز به جلوگیری از تجمع و نفوذ آب در اطراف سازه کمک می‌کند.

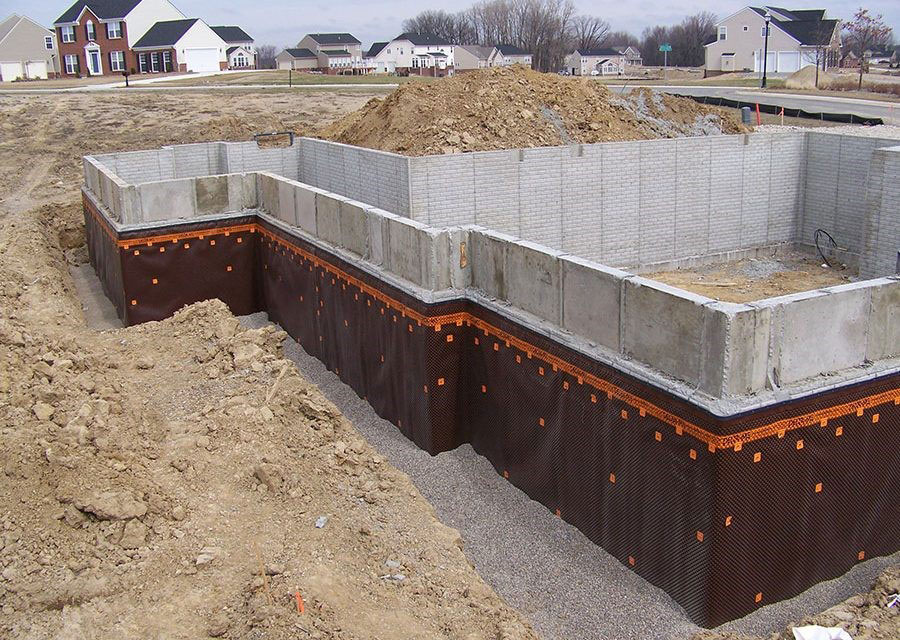

زهکشی زیر یا کنار سازه‌های عمرانی
در برخی پروژه‌ها از سیستم‌های دیمپل‌دار برای زهکشی پیرامونی، زیرسطحی یا حفاظت از لایه‌های Waterproofing استفاده می‌شود. انتخاب محصول در این شرایط به بار وارده، عمق دفن، جهت جریان، دبی طراحی و مشخصات سازه بستگی دارد.

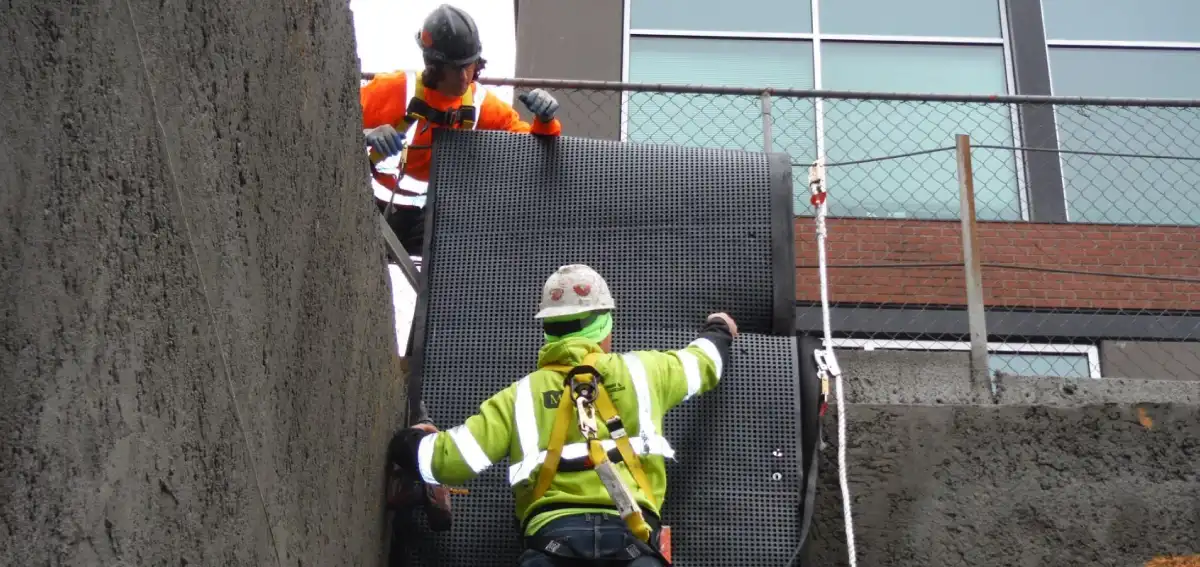

روش نصب دیمپل شیت
نصب دیمپل شیت فرآیندی ساده و سریع است که با رعایت مراحل زیر انجام می‌شود. این مراحل شامل آماده‌سازی سطح، قرار دادن شیت، تثبیت و پوشش نهایی است. نحوه اجرای دیمپل شیت به‌درستی، تأثیر مستقیمی بر عملکرد و دوام آن دارد و باید با دقت انجام شود. در ادامه مراحل نصب دیمپل شیت را مشاهده می‌کنید:
- آماده‌سازی سطح: سطح مورد نظر باید تمیز، خشک و صاف باشد تا دیمپل شیت به‌درستی نصب شود. هر گونه آلودگی یا ناهمواری می‌تواند مانع از چسبندگی مناسب و عملکرد بهینه دیمپل شیت شود.
- قرار دادن دیمپل شیت: دیمپل شیت را با برجستگی‌ها به سمت سطح نصب قرار دهید تا فضاهای لازم برای زهکشی ایجاد شود. در این مرحله، دقت در تراز کردن شیت‌ها برای جلوگیری از ایجاد شکاف و نشت آب بسیار مهم است.
- ثابت کردن شیت: از میخ‌های مخصوص یا چسب‌های مناسب برای ثابت کردن دیمپل شیت به سطح استفاده کنید. این مرحله باید با دقت انجام شود تا شیت به‌خوبی به سطح بچسبد و از جابجایی آن جلوگیری شود.
- اتصال شیت‌ها: در صورت نیاز به اتصال چند شیت، آن‌ها را با هم همپوشانی داده و با نوارهای مخصوص یا چسب‌های مناسب به هم متصل کنید. این اتصالات باید به‌گونه‌ای باشند که جریان آب به‌درستی هدایت شود و نشتی رخ ندهد.
- پوشش نهایی: در صورت لزوم، روی دیمپل شیت را با خاک یا مصالح دیگر پوشش دهید تا در جای خود ثابت بماند و عملکرد مطلوبی داشته باشد. این پوشش نهایی می‌تواند به حفاظت بیشتر و افزایش طول عمر دیمپل شیت کمک کند.
تفاوت دیمپل شیت و ژئوکامپوزیت زهکشی چیست؟
این دو اصطلاح همیشه کاملاً مترادف نیستند. دیمپل شیت معمولاً به هسته پلیمری برجسته اشاره دارد. اما اگر همین هسته با یک یا چند لایه ژئوتکستایل فیلتر ترکیب شود، محصول حاصل را می‌توان یک ژئوکامپوزیت زهکشی در نظر گرفت.
| ویژگی | دیمپل شیت ساده | دیمپل شیت + ژئوتکستایل |
| هسته دیمپل‌دار | دارد | دارد |
| ژئوتکستایل فیلتر | ندارد | دارد |
| ایجاد مسیر زهکشی | بله | بله |
| فیلتراسیون خاک | محدود/ندارد | دارد |
| مقاومت در برابر ورود ذرات خاک | کمتر | بیشتر |
| کاربرد | وابسته به طراحی | زهکشی در تماس مستقیم با خاک |
این تفاوت در پروژه‌هایی که محصول مستقیماً با خاک تماس دارد بسیار مهم است؛ زیرا ورود ذرات ریز می‌تواند مسیرهای زهکشی را کاهش دهد.
مزایای استفاده از دیمپل شیت
در صورت انتخاب و اجرای صحیح، مهم‌ترین مزایای دیمپل شیت عبارت‌اند از:
- ایجاد مسیر پیوسته برای تخلیه آب
- کاهش تجمع آب در مجاورت سازه و کاهش فشار هیدرو استاتیکی
- حفاظت مکانیکی از لایه آب‌بندی
- ضخامت و وزن کمتر نسبت به برخی لایه‌های زهکشی سنتی
- سرعت نصب مناسب
- امکان استفاده در سطوح عمودی و افقی
- ترکیب‌پذیری با ژئوتکستایل و سایر ژئوسنتتیک‌ها

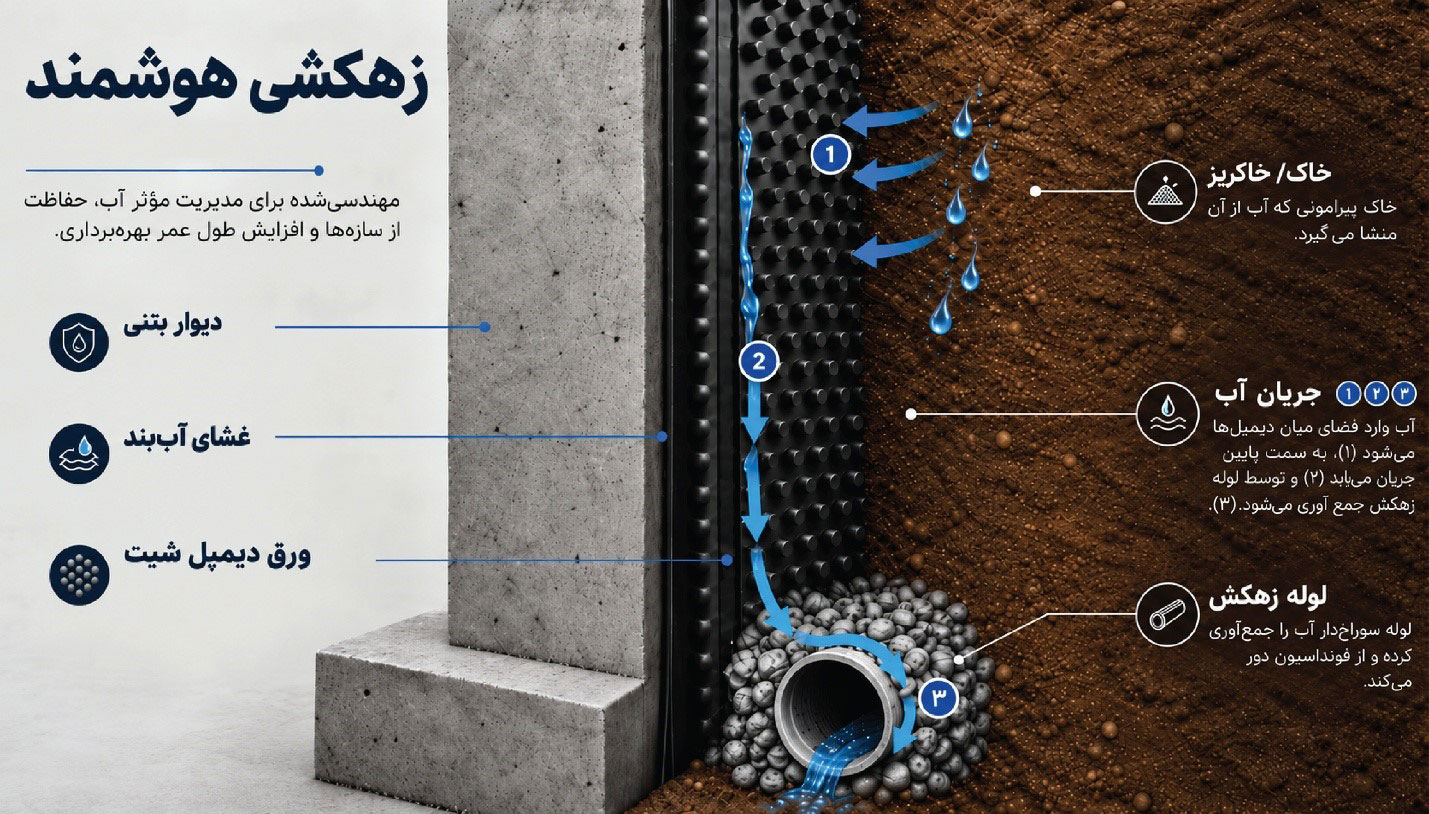

آیا دیمپل شیت همان عایق رطوبتی است؟
این یکی از مهم‌ترین نکاتی است که در معرفی دیمپل شیت باید روشن شود. در بسیاری از سیستم‌ها، دیمپل شیت جایگزین لایه اصلی آب‌بندی نیست. ممکن است خود ورق پلیمری نفوذپذیری بسیار کمی داشته باشد، اما باید به این نکته توجه داشت که نفوذپذیری کم ورق دیمپل شیت، به معنی آن نیست که تمام سامانه و اجزای آن شامل همپوشانی‌ها، اتصالات، سوراخ‌های نصب و جزئیات اجرایی یک سیستم عایق و نفوذ ناپذیر کامل محسوب می‌شود.
در بسیاری از کاربردهای مهندسی، ساختار صحیح به این شکل است:
سازه → لایه آب‌بندی → دیمپل شیت محافظ و زهکش → خاک
البته برخی محصولات دیمپل‌دار به‌طور اختصاصی به‌عنوان سامانه محافظ رطوبتی یا Drainage Membrane طراحی شده‌اند؛ بنابراین عملکرد دقیق باید از دیتاشیت همان محصول مشخص شود.
معیارهای انتخاب دیمپل شیت مناسب
انتخاب محصول صرفاً بر اساس ضخامت ورق یا ارتفاع دیمپل روش مناسبی نیست. در یک پروژه مهندسی باید پارامترهای زیر بررسی شوند:
- ظرفیت زهکشی: یکی از مهم‌ترین پارامترها، توانایی انتقال آب در امتداد صفحه است.
- مقاومت فشاری هسته: خاک، مصالح پوششی و بارهای سازه‌ای می‌توانند روی دیمپل‌ها فشار وارد کنند. بنابراین هسته دیمپل شیت باید بتواند در طول عمر طراحی، شکل خود را به میزان کافی حفظ کند، زیرا له‌شدن دیمپل‌ها باعث کاهش فضای زهکشی می‌شود.
- ارتفاع دیمپل: ارتفاع بیشتر معمولاً فضای زهکشی بیشتری ایجاد می‌کند، اما ارتفاع بیشتر به‌تنهایی به معنی عملکرد بهتر نیست بلکه هندسه دیمپل، مقاومت فشاری، تنش اعمالی و دبی موردنیاز نیز مؤثر هستند.
نکات مهم در نصب دیمپل شیت
سطح زیرکار باید پیش از نصب بررسی شود و لبه‌ها یا اجسام تیزی که می‌توانند به محصول یا لایه آب‌بندی آسیب بزنند حذف شوند. در دیوارهای مدفون، ورق‌ها باید مطابق جهت تعیین‌شده توسط تولیدکننده نصب شوند. جهت قرارگیری دیمپل و ژئوتکستایل برای تمام محصولات یکسان نیست و باید به دیتاشیت همان محصول رجوع کرد.
دیمپل شیت را در چه مکان‌هایی بهتر است نصب کنیم؟
دیمپل شیت به دلیل ویژگی‌های خاص خود، در مکان‌های متعددی کاربرد دارد و نصب آن می‌تواند عملکرد سازه را به طور چشمگیری بهبود بخشد. در ادامه معرفی کرده‌ایم که مکان‌های مناسب برای نصب دیمپل شیت چیست ؟
- دیوارهای فونداسیون: در دیوارهای فونداسیون، دیمپل شیت با ایجاد فاصله‌ای بین دیوار و خاک، امکان زهکشی مؤثر آب را فراهم می‌کند و مانع تجمع رطوبت و فشار هیدرواستاتیک می‌شود. این ویژگی به حفظ سلامت سازه در برابر نفوذ آب و آسیب‌های ناشی از رطوبت کمک می‌کند.
- سقف‌های سبز (Green Roofs): در سقف‌های سبز، دیمپل شیت نقش زهکشی را ایفا کرده و به تخلیه آب اضافی کمک می‌کند، در حالی که فضای کافی برای ذخیره آب مورد نیاز گیاهان نیز فراهم می‌سازد. این عملکرد باعث بهبود شرایط رشد گیاهان و محافظت از ساختار سقف می‌شود.
- تونل‌ها و زیرساخت‌های زیرزمینی: تونل‌ها و زیرساخت‌های زیرزمینی، به دلیل موقعیت زیر سطح زمین و فشارهای بالای آب و خاک، نیازمند سیستم‌های مؤثر زهکشی و حفاظت سازه‌ای هستند. نصب دیمپل شیت در این مکان‌ها باعث کاهش رطوبت و افزایش دوام سازه می‌شود.
- پارکینگ‌های زیرزمینی: پارکینگ‌های زیرزمینی به‌دلیل قرار گرفتن زیر سطح زمین، در معرض فشارهای زیاد خاک و نفوذ رطوبت هستند. نصب دیمپل شیت در این مکان‌ها باعث ایجاد لایه‌ای محافظ و سیستم زهکشی مؤثر می‌شود که از تجمع آب جلوگیری کرده و فشار هیدرواستاتیک روی سازه را کاهش می‌دهد. این موضوع به حفظ ساختار پارکینگ، جلوگیری از نفوذ رطوبت و افزایش طول عمر سازه کمک می‌کند. همچنین، اجرای این محصول در پارکینگ‌های زیرزمینی باعث کاهش هزینه‌های تعمیر و نگهداری در بلندمدت می‌شود.
- دیوارهای حائل و دیوارهای شیب‌دار: در دیوارهای حائل و شیب‌دار، دیمپل شیت با کاهش فشار آب پشت دیوار و تسهیل جریان آب، به افزایش پایداری دیوار و جلوگیری از فرسایش خاک کمک می‌کند.
- زمین‌های ورزشی و فضای باز: در زمین‌های ورزشی و فضای باز، دیمپل شیت می‌تواند به مدیریت مناسب آب و جلوگیری از تجمع رطوبت کمک کند که این امر باعث حفظ کیفیت زمین و افزایش طول عمر آن می‌شود.
در مجموع، انتخاب دیمپل شیت برای این مکان‌ها به دلیل نیاز به زهکشی مؤثر، کاهش فشار هیدرواستاتیک، محافظت در برابر رطوبت و حفظ پایداری سازه‌ها بسیار مقرون به صرفه و کارآمد است
دیمپل شیت یا زهکشی با شن؛ کدام بهتر است؟
پاسخ به این پرسش، کاملا به شرایط پروژه بستگی دارد. مصالح دانه‌ای هنوز در بسیاری از سامانه‌های زهکشی عملکرد مناسبی دارند، اما گاهی ژئوکامپوزیت‌های دیمپل‌دار می‌توانند با ضخامت کمتر، نصب سریع‌تر و مشخصات هیدرولیکی کنترل‌شده، گزینه مناسب‌تری باشند.
جمع‌بندی
دیمپل شیت یک ورق پلیمری برجسته است که برای ایجاد فضای زهکشی، حفاظت از سیستم آب‌بندی و مدیریت رطوبت در سازه‌های عمرانی استفاده می‌شود. دیمپل‌ها فضای لازم برای حرکت آب را ایجاد می‌کنند و در صورت استفاده از ژئوتکستایل همراه آن، لایه ژئوتکستایل به عنوان یک فیلتر، مانع ورود ذرات خاک به مسیر زهکشی می‌شود.
این محصولات در دیوارهای حائل، فونداسیون‌ها، تونل‌ها، بام‌های سبز و برخی سامانه‌های زهکشی زیرسطحی کاربرد دارند. با این حال، دیمپل شیت را نباید بدون بررسی مشخصات محصول، معادل یک عایق رطوبتی کامل دانست. در بسیاری از پروژه‌ها، این محصول بخشی از یک سیستم چندلایه شامل آب‌بندی، زهکشی، فیلتراسیون و تخلیه آب است. در انتخاب دیمپل شیت، پارامترهایی مانند ظرفیت زهکشی، مقاومت فشاری، ارتفاع دیمپل، مشخصات ژئوتکستایل، عمق دفن و شرایط نصب باید به‌صورت هم‌زمان بررسی شوند.
سوالات متداول
دیمپل شیت چیست؟
دیمپل شیت نوعی ورق پلیمری دارای برجستگی‌های منظم است که برای ایجاد فضای زهکشی و حفاظت از لایه‌های آب‌بندی استفاده می‌شود.
دیمپل شیت از چه جنسی ساخته می‌شود؟
بسیاری از محصولات دیمپل شیت، از پلی اتیلن سنگین HDPE ساخته می‌شوند، اما بسته به طراحی محصول ممکن است از PP یا دیگر پلیمرهای مناسب نیز استفاده شود.
آیا دیمپل شیت ضدآب است؟
خود ورق پلیمری ممکن است نفوذپذیری بسیار کمی داشته باشد، اما دیمپل شیت لزوماً جایگزین سیستم Waterproofing نیست. نوع اتصال، همپوشانی و جزئیات پروژه تعیین‌کننده‌اند.
تفاوت دیمپل شیت و ژئوکامپوزیت زهکشی چیست؟
دیمپل شیت به هسته برجسته اشاره دارد؛ اگر یک ژئوتکستایل فیلتر به آن متصل شود، محصول حاصل می‌تواند به‌عنوان ژئوکامپوزیت زهکشی عمل کند.
دیمپل شیت در فونداسیون چه کاربردی دارد؟
این محصول می‌تواند آب پشت دیوار را به سمت سیستم تخلیه هدایت کرده و هم‌زمان از لایه اصلی آب‌بندی در برابر خاک و آسیب ناشی از Backfill محافظت کند.
